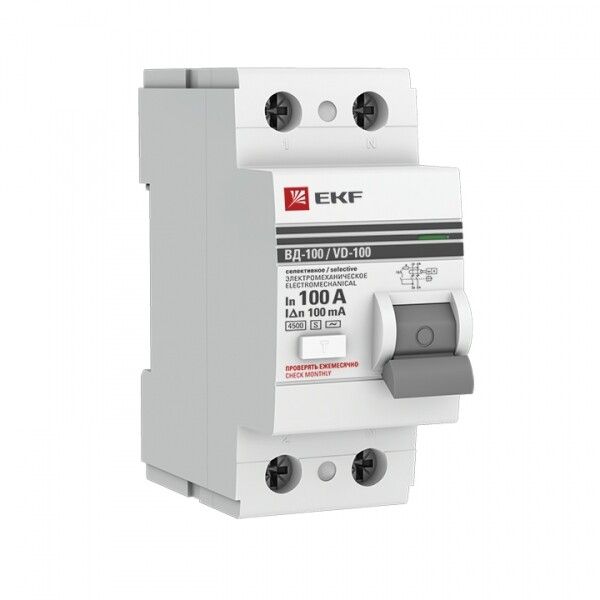

Выключатель дифференциальный (УЗО) (селективный) 2п 100А 100мА тип AC PROxima | elcb-2-100-100S-em-pro EKF (замена - E1026MS100100)

Выключатель дифференциальный (УЗО) селективный 2 полюса 100А 100мА тип AC электромеханический EKF PROxima предназначен для защиты людей от поражения током и предотвращения пожаров, вызванных утечками тока. Подходит для промышленных объектов и бытовых систем, где требуется надежная селективная защита на больших токах.

Назначение и область применения

Выключатель дифференциальный (УЗО) селективный 2 полюса 100А 100мА тип AC электромеханический EKF PROxima защищает от опасных утечек переменного тока (AC) величиной 100 мА. Он не отключается при кратковременных импульсах утечки, что исключает ложные срабатывания. Применяется в цепях с высокой нагрузкой - например, на входе распределительных щитов, у питании станков, конвейеров, насосных групп, тепловых завес и других мощных установок. Обеспечивает селективную координацию с нижестоящими УЗО, чтобы при аварии отключалось только поврежденное звено, а не весь щит.

Технические характеристики

• Номинальный ток: 100 А - выдерживает постоянную нагрузку до этого значения
• Дифференциальный ток утечки: 100 мА - чувствителен к утечкам выше этой отметки
• Тип тока утечки: AC - реагирует только на переменный ток, не на постоянный или импульсный
• Номинальное напряжение: 400 В - работает в сетях 380/220 В
• Напряжение изоляции: 660 В - обеспечивает безопасность при скачках напряжения
• Отключающая способность: 4,5 кА - способен прервать ток КЗ до этой величины
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к грозовым и коммутационным перенапряжениям
• Количество полюсов: 2 - контролирует фазу и ноль одновременно
• Частота: 50 Гц - оптимизирован для сети России и стран СНГ
• Рабочий диапазон температур: -10...+50 C - можно устанавливать в неотапливаемых помещениях
• Степень защиты: IP20 - защищен от прикосновений пальцев, но не от воды и пыли
• Ширина по модулю: 2 М - занимает два стандартных модуля на DIN-рейке
• Глубина монтажа: 74 мм - требует достаточного места внутри щита
• Площадь сечения провода: 1–25 мм2 - подключаются медные жилы указанного сечения
• Степень загрязнения: 2 - допустимо использование в помещениях со слабым запылением
• Кратковременная задержка срабатывания: да - имеет выдержку времени перед отключением
• Селективная защита: да - позволяет организовать многоуровневую защиту
• Способ монтажа: DIN-рейка - стандартный крепёж для промышленных щитов
• Гарантия: 84 месяца - один из самых длинных сроков в классе

Совместимость и монтаж

Выключатель дифференциальный (УЗО) селективный 2 полюса 100А 100мА тип AC электромеханический EKF PROxima устанавливается на DIN-рейку шириной 35 мм. Его глубина (74 мм) требует проверки свободного объема в щите - особенно если рядом установлены другие устройства. Для правильной работы необходима параллельная установка автомата с подходящей характеристикой (например, C100 или D100) для защиты от перегрузок и КЗ. Не используйте этот УЗО самостоятельно - он не защищает от сверхтоков! Совместим с любыми автоматами, соответствующими ГОСТ Р 50345. Подключение проводов: зажимы рассчитаны на 1–25 мм2; затягивать следует усилием 1,5–2,0 Нм, не переусердствуя.

Безопасность и стандарты

Выключатель дифференциальный (УЗО) селективный 2 полюса 100А 100мА тип AC электромеханический EKF PROxima соответствует ГОСТ Р 51329-2013 (эквивалент МЭК 61543). Это гарантирует соответствие международным требованиям к безопасности. Климатическое исполнение УХЛ4 позволяет применять устройство в условиях повышенной влажности и колебаний температуры, характерных для холодных регионов. Однако IP20 не предусматривает защиту от брызг - не устанавливайте его во влажных или пыльных местах без корпуса.

Преимущества

• Электромеханическая конструкция - работает даже при отсутствии питания, в отличие от электронных аналогов
• Селективность с задержкой - снижает количество ложных отключений в сложных сетях
• Высокая отключающая способность (4,5 кА) - подходит для крупных объектов с большими токами КЗ
• Длинная гарантия (7 лет) - указывает на уверенность производителя в долговечности
• Поддержка дополнительной комплектации - возможна установка блоков сигнализации, дистанционного отключения

Ограничения применения

• Не применяется в цепях с постоянным током утечки - только для переменного тока (AC)
• Не защищает от перегрузок и коротких замыканий - обязательно нужен автоматический выключатель
• IP20 - нельзя устанавливать вне закрытых щитов, в сырых, пыльных или на улице
• Работает при температуре не ниже -10 C - не подходит для неотапливаемых помещений зимой
• Не рекомендован для маломощных бытовых линий - слишком большой номинал (100 А) для квартир

Примеры использования

• Главный входной УЗО в промышленном щите, защищающий несколько линий станков
• Защита группы мощных нагревателей в производственном цехе
• Щит освещения и силовой нагрузки на складском комплексе
• Распределительный щит многоквартирного дома, где есть несколько этажевых УЗО меньшей чувствительности

Практические советы

• Выбирая УЗО, всегда проверяйте, что номинальный ток автомата равен или меньше 100 А - иначе будет риск перегрузки
• При монтаже соблюдайте полярность: L и N должны быть подключены точно по маркировке
• Проверьте селективность: если внизу стоит УЗО на 30 мА, то верхний на 100 мА с задержкой - идеальное сочетание
• Не экономьте на месте монтажа - глубина 74 мм требует минимум 100 мм свободного пространства в щите
• После установки нажмите кнопку «Т» - тестирование должно вызывать отключение. Проверяйте раз в месяц
• Для условий с частыми помехами (частотники, сварочные аппараты) лучше выбрать именно электромеханическое УЗО - они менее подвержены ложным срабатываниям
