Щит с монтажной панелью ЩМПг-132.75.30 (ЩРНМ-7) IP54 EKF PROxima | mb24-07

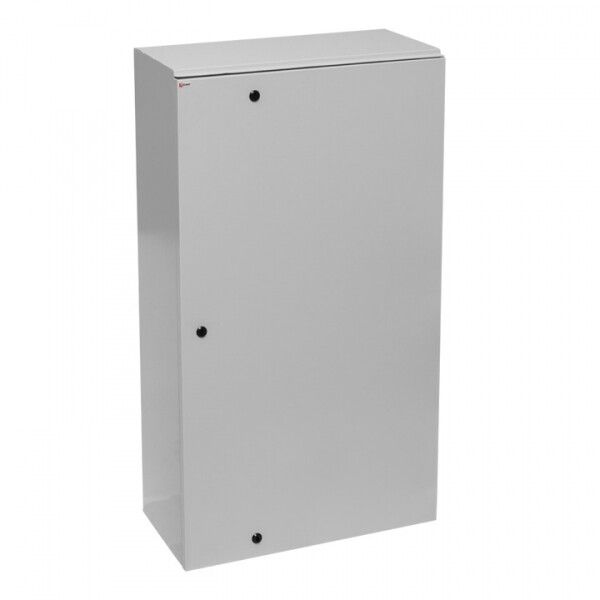

Щит с монтажной панелью ЩМПг-132.75.30 (ЩРНМ-7) IP54 от EKF PROxima — это готовый металлический корпус с внутренней платой для компоновки автоматических выключателей, контакторов и другого силового оборудования. Подходит для наружной установки и используется в системах управления, распределения электроэнергии и автоматизации объектов.

Назначение и область применения

Щит с монтажной панелью ЩМПг-132.75.30 (ЩРНМ-7) IP54 предназначен для монтажа внутри него коммутационных и защитных устройств: автоматов, УЗО, контакторов, реле, преобразователей частоты. Обеспечивает защищенную среду для работы оборудования в условиях повышенной запыленности, влаги и перепадов температур. Применяется в промышленных зонах, на открытых площадках, у станков, насосных станциях, конвейерах и других объектах, где требуется надежная защита электроники от внешних воздействий.

Технические характеристики

• Номинальное напряжение: 380 В
• Номинальный ток: 630 А
• Степень защиты: IP54 — защита от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и брызг воды со всех сторон
• Материал корпуса: сталь с толщиной стенок 1 мм
• Покрытие: порошковая окраска цвета 7035 (серый матовый)
• Климатическое исполнение: УХЛ3 — рассчитан на работу при температурах от −40 °C до +40 °C, в условиях повышенной влажности
• Монтажная глубина: 280 мм — позволяет размещать устройства с большой глубиной установки
• Количество кабельных вводов: 3 — для подключения входящих/выходящих кабелей
• Класс защиты: I — наличие заземляющего контакта на корпусе
• Тип двери: одинарная, с замком — обеспечивает доступ и безопасность
• Тип крышки: закрытого типа — полная изоляция внутреннего объема
• Гарантийный срок: 60 месяцев
• Нормативный документ: ТУ 3434-001-96504521-2007

Совместимость и монтаж

Щит с монтажной панелью ЩМПг-132.75.30 (ЩРНМ-7) IP54 совместим с любым стандартным модульным оборудованием DIN-рейки (35 мм) и силовым оборудованием, фиксируемым на плите. Монтажная панель выполнена из стали и имеет отверстия для крепления крупногабаритных элементов. Установка осуществляется открытым способом — на стену, опору или раму. Для монтажа необходимы болты M6–M8 и инструмент для сверления. Кабели подводятся через три предварительно подготовленных ввода — можно дополнительно просверлить отверстия при необходимости. Корпус не требует специальных оснований, но рекомендуется использовать антивибрационные прокладки при установке на vibrating поверхностях.

Безопасность и стандарты

Щит с монтажной панелью ЩМПг-132.75.30 (ЩРНМ-7) IP54 соответствует требованиям ТУ 3434-001-96504521-2007. Класс защиты I гарантирует надежное заземление корпуса — важно для безопасности при работе с высокими токами. Конструкция предусматривает возможность подключения системы молниезащиты — заземляющий проводник может быть присоединён к специальному выводу на корпусе. Наличие замка исключает случайное открытие двери. Все материалы сертифицированы и не поддерживают горение.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу и толщине 1 мм
• IP54 — допускает использование вне помещений, в том числе под навесом или на улице
• Порошковое покрытие устойчиво к царапинам, коррозии и химическим воздействиям
• Климатическое исполнение УХЛ3 — работает в суровых условиях России и стран СНГ
• Наличие монтажной панели — удобно для установки тяжелого оборудования без нагрузки на DIN-рейки
• 60 месяцев гарантии — один из самых длинных сроков среди аналогов

Ограничения применения

• Не предназначен для постоянного погружения в воду — IP54 не обеспечивает гидроизоляцию при затоплении
• Не подходит для взрывоопасных зон (не имеет взрывозащиты Ex)
• Недостаточно места для очень крупных устройств (например, больших частотных преобразователей) — проверяйте габариты перед заказом
• Комплектация некомплектная — внутри только корпус и панель; оборудование, автоматы, клеммы и кабели необходимо приобретать отдельно
• Требуется соблюдение условий по вентиляции — при длительной работе под нагрузкой возможен нагрев, особенно в жаркую погоду

Примеры использования

• Электрощит управления насосной станцией на улице
• Распределительный пункт для конвейерной линии на заводе
• Шкаф автоматизации освещения на территории предприятия
• Центральный щит питания для группы станков с ЧПУ
• Временный щит на строительной площадке

Практические советы

• Перед монтажом проверьте, что все кабели имеют подходящий диаметр — вводы рассчитаны на кабели до 35 мм², при большем сечении потребуется доработка
• Используйте термостойкие кабельные наконечники — при максимальном токе 630 А контактные соединения должны быть качественно затянуты
• При установке на улице направьте дверцу так, чтобы она не открывалась против ветра — это снижает риск попадания влаги
• Для лучшей теплоотдачи оставляйте свободное пространство вокруг корпуса — минимум 10 см с каждой стороны
• Обязательно подключите заземление — даже при наличии класса I, плохой контакт с контуром заземления делает весь щит опасным
• Щит с монтажной панелью ЩМПг-132.75.30 (ЩРНМ-7) IP54 от EKF PROxima — отличный выбор, когда нужна долговечная, не требующая обслуживания оболочка для сложного оборудования
