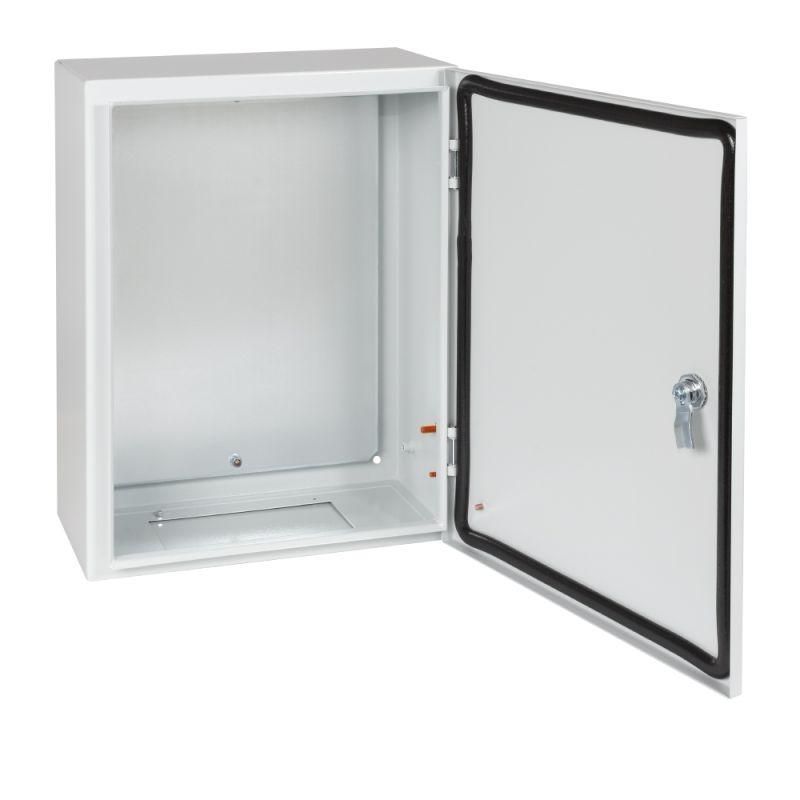

Корпус металлический ЩМП-ПРО-500х400х200-IP66-УХЛ1 типоисполнение ПРО - 367445 КЭАЗ

Корпус металлический ЩМП-ПРО-500х400х200-IP66-УХЛ1 от КЭАЗ - это прочная герметичная конструкция для монтажа электрощитового оборудования в условиях повышенной влажности, запылённости и на открытом воздухе. Благодаря наличию съёмной монтажной панели и водоотливному отгибу, ЩМП-ПРО-500х400х200-IP66-УХЛ1 обеспечивает удобство сборки и надёжную защиту даже в сложных климатических условиях.

Назначение и область применения

ЩМП-ПРО-500х400х200-IP66-УХЛ1 предназначен для установки внутри электрощитов силовой, управляющей, вводно-распределительной и автоматизационной аппаратуры. Подходит для использования как на промышленных объектах - например, на станках, конвейерах, насосных станциях - так и в жилых и общественных зданиях, где требуется защита от внешних воздействий. Корпус рассчитан на работу на открытом воздухе и в помещениях с высокой влажностью.

Технические характеристики

• Размеры: 500×400×200 мм (Ш×В×Г)
• Материал корпуса: сталь
• Степень защиты: IP66 - полная защита от пыли и мощного струйного водяного потока
• Тип крышки: дверь с замком
• Наличие монтажной панели: да, съёмная
• Глубина монтажа: 200 мм
• Номинальный ток: 630 А - допустимая нагрузка на коммутируемые цепи через установленное оборудование
• Класс защиты: II - двойная изоляция, заземление не обязательно
• Покрытие: порошковое, серого цвета
• Исполнение: УХЛ1 - для работы при температуре от −50C до +40C, в условиях повышенной влажности и агрессивной среды
• Способ монтажа: открытая установка на стену или опору
• Замок: есть, для предотвращения несанкционированного доступа

Совместимость и монтаж

ЩМП-ПРО-500х400х200-IP66-УХЛ1 совместим с любым оборудованием производства КЭАЗ. Монтажная панель легко снимается - это позволяет собирать щит в горизонтальном положении, что снижает риск повреждения элементов и ускоряет работу. Для фиксации корпуса на вертикальной поверхности предусмотрены крепёжные проушины в комплекте. Открытая установка требует только надёжного крепления к несущей стене или раме. Ввод/вывод кабелей осуществляется через специальные установочные люки - они позволяют пропускать провода большого сечения. Люк можно заменить, если отверстие было сделано неверно.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для распределительных устройств. Степень защиты IP66 гарантирует сохранение работоспособности при прямом воздействии воды под давлением и в пыльной среде. Класс защиты II исключает необходимость подключения к системе заземления, что упрощает монтаж в местах с ограниченными возможностями заземления. Порошковое покрытие устойчиво к механическим повреждениям и химическим воздействиям.

Особенности конструкции

• Края монтажной панели тщательно обработаны - не травмируют руки при работе
• Водоотливной отгиб по нижнему периметру корпуса отводит влагу и препятствует её скоплению - не нужен дополнительный козырёк
• Установочные люки позволяют гибко менять точки ввода кабелей; при необходимости - заменяются без замены всего корпуса
• Проушины для навешивания расположены симметрично - обеспечивают равномерное распределение нагрузки при монтаже

Преимущества

• Съёмная монтажная панель ускоряет сборку и обслуживание
• IP66 и УХЛ1 обеспечивают долговечность в суровых условиях
• Водоотливной отгиб экономит время и средства - не требует установки козырька
• Замок и порошковое покрытие повышают безопасность и срок службы
• Поддержка всех типов оборудования КЭАЗ - единая система компонентов

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует взрывозащита
• Номинальный ток 630 А относится к максимальной нагрузке на внутренние устройства, а не к самому корпусу - необходимо выбирать аппараты с учётом этого значения
• При использовании в условиях постоянного контакта с морской водой или агрессивными химикатами рекомендуется дополнительная защита
• Глубина 200 мм ограничивает установку крупногабаритных модулей - проверяйте габариты оборудования перед заказом

Примеры использования

• Настройка системы автоматического управления насосной станцией на открытом участке
• Распределительный щит на производстве с высокой запылённостью (цех металлобработки)
• Вводно-распределительное устройство (ВРУ) в многоэтажном доме с подземным этажом
• Щит управления конвейерной линией на холодильном складе

Практические советы

• Перед монтажом проверьте посадочные размеры - глубина 200 мм должна соответствовать габаритам установленных устройств
• При прокладке кабелей используйте вводные муфты подходящего диаметра - не перегружайте установочные люки
• При установке на вертикальную поверхность используйте все четыре крепёжные проушины - это повысит устойчивость
• При частом обслуживании - регулярно смазывайте замок, чтобы избежать заклинивания в условиях влажности
• Если планируете использовать в условиях экстремального холода - убедитесь, что внутреннее оборудование также рассчитано на температуру ниже −40C
