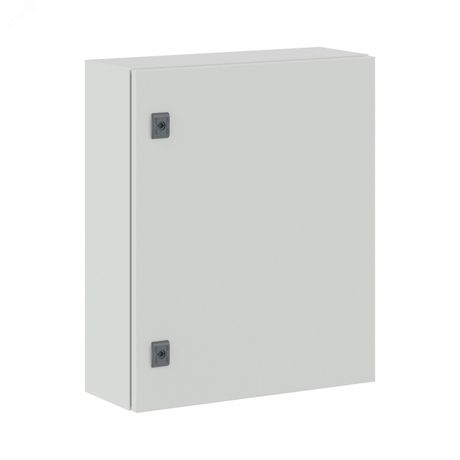

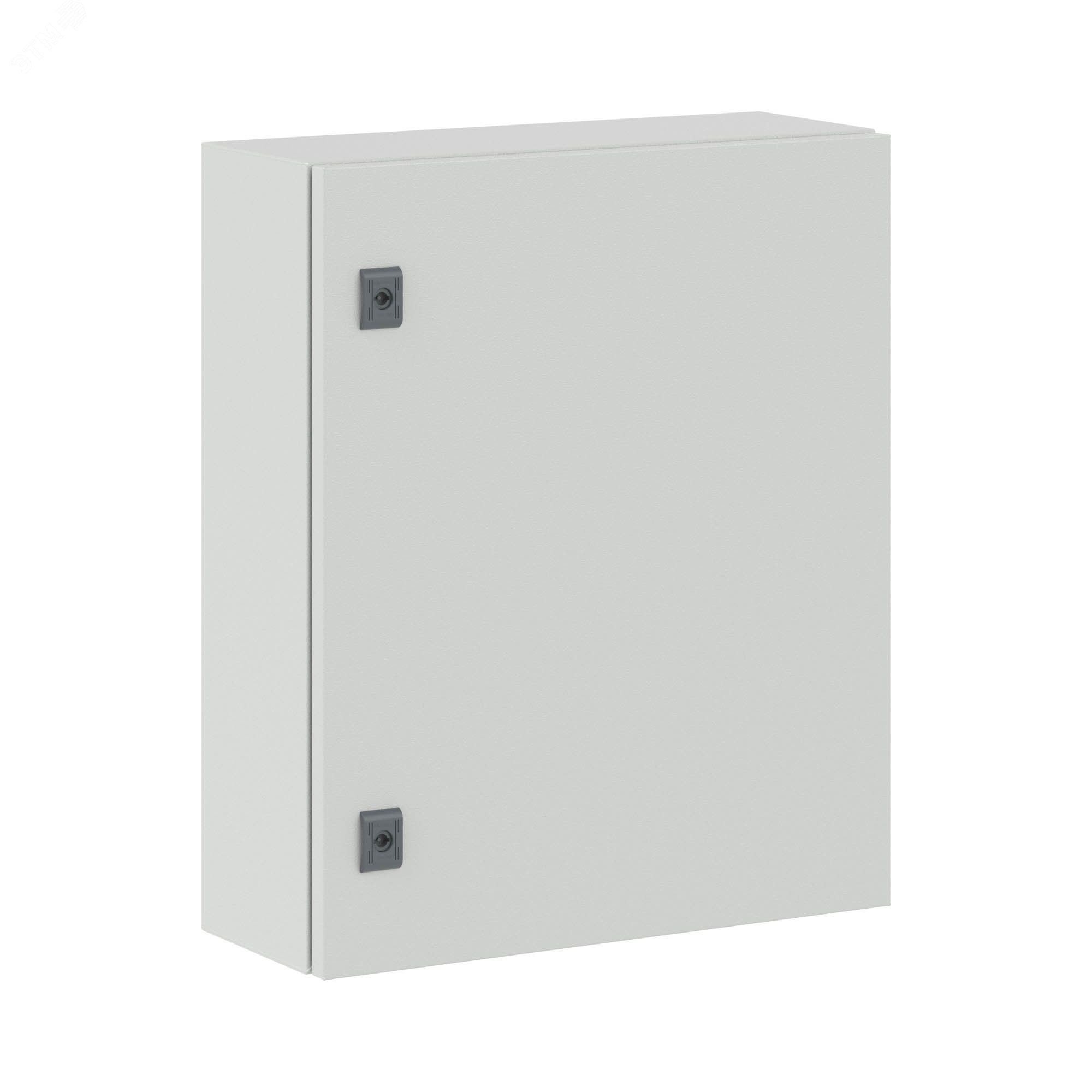

Корпус навесной STE с М/П ВхШхГ 600x500x200 мм | R5STE0652 DKC ДКС

Корпус навесной с монтажной панелью ВхШхГ 600x500x200 мм IP66 от DKC (ДКС), артикул r5ste0652, предназначен для надёжного размещения оборудования управления и распределения электроэнергии в условиях открытых площадок и сложных климатических зон.

Назначение и область применения

Этот корпус используется для монтажа аппаратуры автоматизации, коммуникационных устройств, контакторов, реле, модулей ввода/вывода и других элементов электросистем. Подходит для установки на улице, в цехах, на объектах ЖКХ, энергетике, транспорте и промышленном оборудовании. Благодаря повышенной степени защиты и прочности, корпус навесной с монтажной панелью ВхШхГ 600x500x200 мм IP66 применяют там, где важна долговечность и безопасность.

Технические характеристики

• Габариты: 600×500×200 мм (Ш×В×Г)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL 7035
• Монтажная панель: оцинкованная сталь 1,8 мм
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж
• Закрывается одной дверью с возможностью реверса (открытие влево/вправо)
• Функциональные элементы: сплошной фланец для ввода кабелей, два поворотных замка, комплект заземления
• Климатические условия: УХЛ1, ОМ2, ОМ3 - холодный и влажный климат
• Сейсмическая устойчивость: до 9 баллов по шкале MSK-64
• Группа горючести: Г1 - трудновоспламеняемый материал

Совместимость и монтаж

Корпус навесной с монтажной панелью ВхШхГ 600x500x200 мм IP66 можно устанавливать несколькими способами:

• На вертикальную поверхность (стена, опора) - через предварительно подготовленные крепёжные отверстия
• На столб - предусмотрено специальное крепление
• На полу - возможно благодаря жесткой конструкции и нижним точкам опоры
• В ряд - несколько корпусов можно соединить между собой для формирования линейных решений

Монтажная панель уже установленна внутри - её можно использовать сразу после установки корпуса. Для доступа к внутреннему пространству дверь открывается в две стороны. Кабели заводятся через единый фланец, который исключает попадание влаги и пыли.

Безопасность и стандарты

Корпус соответствует требованиям безопасности для работы в опасных средах. Высокий уровень защиты IP66 и IK10 гарантирует работу даже при воздействии песка, грязи, дождя, снега и механических ударов. Применение оцинкованной панели и порошковой краски снижает риск коррозии. Наличие системы заземления позволяет выполнять требование ПУЭ к защите персонала. Сертификация по климатическим классам УХЛ1 и ОМ2–ОМ3 подтверждает соответствие нормам для эксплуатации в России и странах СНГ.

Преимущества

• Высокая жёсткость конструкции - корпус изготовлен из одного листа стали с точной сваркой, что минимизирует деформацию и вибрацию
• Защита от внешних факторов - IP66 + IK10 обеспечивают работоспособность в экстремальных условиях
• Удобство обслуживания - реверсивная дверь, наличие двух замков, вентилируемая дверь и застеклённая передняя часть позволяют контролировать состояние оборудования без вскрытия
• Интегрированная монтажная панель - экономит время на сборке, не требуется доп. закупка
• Антивандальная конструкция - усиленные рамы, плотное прилегание двери, запираемые замки

Ограничения применения

Не рекомендуется применять корпус в следующих случаях:

• В помещениях с постоянным воздействием агрессивных химикатов - порошковое покрытие не рассчитано на кислоты и щелочи
• При температуре ниже -50C - хотя указано UHL1, максимальная рабочая граница не указана явно; проверьте данные производителя для крайнего севера
• Как основной источник питания - корпус не содержит собственных коммутационных элементов, он лишь служит для размещения оборудования
• В местах с частыми взрывными или газовыми выбросами - не является взрывозащищённым (Ex-класс не заявлен)

Примеры использования

• Автоматизация насосных станций на водоочистных сооружениях
• Распределительные пункты на автостоянках и парковках
• Контрольные щиты на конвейерных линиях пищевых производств
• Узлы связи и сигнализации на железнодорожных путях
• Оборудование для удалённых телекоммуникационных баз

Практические советы

• Перед монтажом проверьте совпадение посадочных отверстий с вашими кронштейнами - габариты 600×500×200 мм требуют достаточного свободного места вокруг
• При использовании вентилируемой двери учтите, что она увеличивает поток воздуха, но также делает корпус более восприимчивым к осаждению пыли - регулярно очищайте фильтры
• Для удобства обслуживания используйте метки на монтажной панели - все устройства лучше располагать с учетом тепловыделения и доступа к клеммам
• При групповой установке нескольких корпусов r5ste0652 в ряд - обязательно проведите равномерное заземление всех секций одним контуром
• Проверяйте целостность уплотнителей двери каждые 6 месяцев - особенно при эксплуатации в сухих и ветреных регионах
