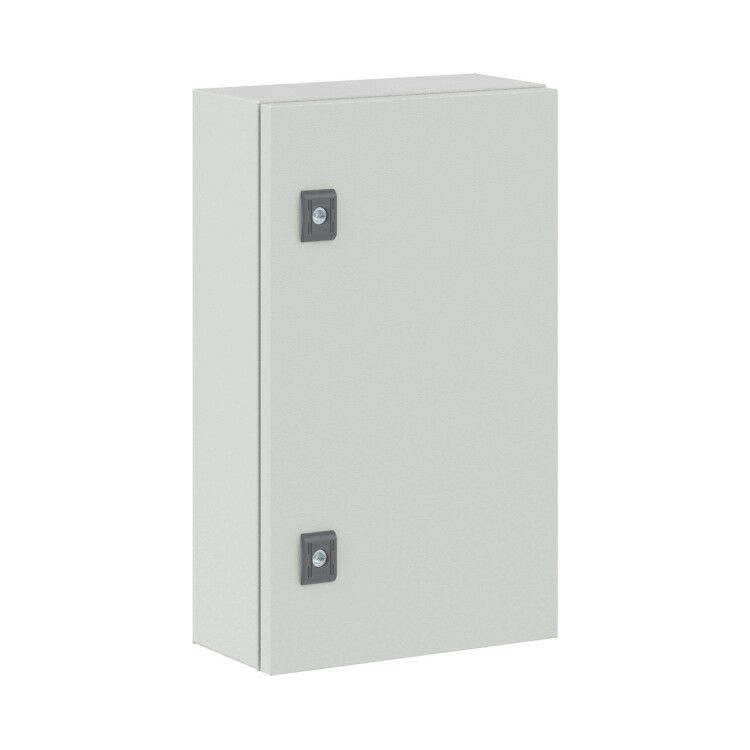

Корпус сварной навесной ST с М/П ВхШхГ 500 x 300 150 | R5ST0531 DKC ДКС

Корпус навесной сварной ST с монтажной платой 500x300x150 мм IP65-IP66 IK10 от DKC (ДКС) - это прочный и защищённый щит для монтажа электрооборудования в условиях повышенной влажности, запылённости и механических воздействий. Артикул r5st0531 подходит для наружной установки и используется там, где важна надёжность и долговечность.

Назначение и область применения

Этот корпус предназначен для размещения коммутационного оборудования: автоматических выключателей, контакторов, реле, модулей управления, клеммников и других компонентов. Подходит для установки на стене, столбе или другой вертикальной поверхности. Благодаря высокой степени защиты и ударопрочности, корпус ST применяют на объектах с жесткими условиями эксплуатации - на улице, в цехах, на промышленных площадках, в системах автоматизации, на насосных станциях, в тепловых пунктах и на транспорте.

Технические характеристики

• Габариты: 500 × 300 × 150 мм (высота × ширина × глубина)
• Материал корпуса: сталь толщиной 1,2 мм
• Материал двери: сталь толщиной 1,5 мм
• Монтажная плата: оцинкованная сталь толщиной 1,8 мм
• Степень защиты: IP65–IP66 (полная защита от пыли; защита от струй воды и временного погружения)
• Ударопрочность: IK10 (выдерживает удар энергией до 20 Дж - эквивалент 2 кг груза, падающего с высоты 1 м)
• Покрытие: порошковая краска, матовый серый цвет
• Количество дверей: одна
• Количество замков: два, с двойной бородкой 3 мм
• Вентиляция: вентилируемая дверь
• Задняя дверь: есть
• Крепление: навесное, возможно крепление на столбе
• Совместимость с метрическим креплением: да
• Внутреннее покрытие двери: слой вспененного полиуретана для усиления герметичности
• Возможность соединения в ряд: да

Совместимость и монтаж

Корпус ST легко монтируется на вертикальную поверхность с помощью болтов или анкеров через отверстия в боковых стенках. Для установки на столб предусмотрены специальные кронштейны - они не входят в комплект, но совместимы с конструкцией. Монтажная плата имеет перфорацию под стандартные крепления (M4–M6), что обеспечивает удобную фиксацию оборудования по метрической системе. Установка проводится после проверки соответствия размеров оборудования внутреннему объему (до 22,5 литров свободного пространства). Соединение нескольких корпусов в ряд допускается - между ними остаётся зазор для доступа и вентиляции.

Безопасность и стандарты

Корпус соответствует требованиям EN 62208 (для электротехнических шкафов) и EN 60529 (классификация IP). Ударопрочность IK10 подтверждает соответствие IEC 62262. Порошковое покрытие устойчиво к коррозии и химическим воздействиям, что делает изделие безопасным для длительной эксплуатации в агрессивной среде. Наличие двух замков снижает риск несанкционированного доступа.

Преимущества

• Высокая механическая прочность: стальной каркас и толстая дверь обеспечивают защиту от внешних ударов и вандализма
• Надёжная герметизация: загиб кромки + полиуретановое уплотнение на двери гарантируют уровень IP65–IP66
• Удобная сборка: монтажная плата уже установлена, не требует самостоятельной фиксации
• Защита от конденсата: вентилируемая дверь способствует естественному воздухообмену, снижая риск образования влаги внутри
• Долговечность: порошковая окраска не трескается, не выгорает и не отслаивается
• Гибкость расширения: возможность соединения в ряд позволяет создавать многофункциональные системы контроля

Ограничения применения

• Не предназначено для постоянного погружения в воду - IP66 не равно IP68
• Не рекомендуется для установки в местах с постоянными температурными колебаниями выше +60 C или ниже –30 C без дополнительного терморегулирования
• Внутренний объём ограничен - не подходит для крупногабаритного оборудования (например, частотных преобразователей мощностью более 15 кВт)
• Крепление на столб требует дополнительных элементов (не входят в комплект)
• Порошковое покрытие чувствительно к острым предметам - возможны царапины при грубом обращении

Примеры использования

• Уличный щит управления освещением на автодороге
• Шкаф автоматики насосной станции в канализационном колодце
• Распределительный щит на производственной линии с высокой запылённостью
• Контрольный пункт на железнодорожной станции
• Аппаратный шкаф для PLC и реле в холодильном комплексе

Практические советы

• Перед монтажом проверьте, чтобы все устройства внутри помещались с учётом зазоров для теплоотвода и обслуживания - особенно важно для автомата и КИП
• При использовании на улице направляйте вентиляционные отверстия вниз, чтобы исключить попадание дождевой воды
• Для увеличения срока службы используйте антикоррозийные смазки на замках и петлях один раз в год
• При соединении корпусов в ряд соблюдайте минимальный зазор 50 мм между соседними шкафами для доступа к дверям
• При необходимости замены замка - используйте оригинальные детали с двойной бородкой 3 мм, совместимые с конструкцией DKC
• Для работы в условиях сильной вибрации дополнительно закрепите оборудование на монтажной плате контргайками
