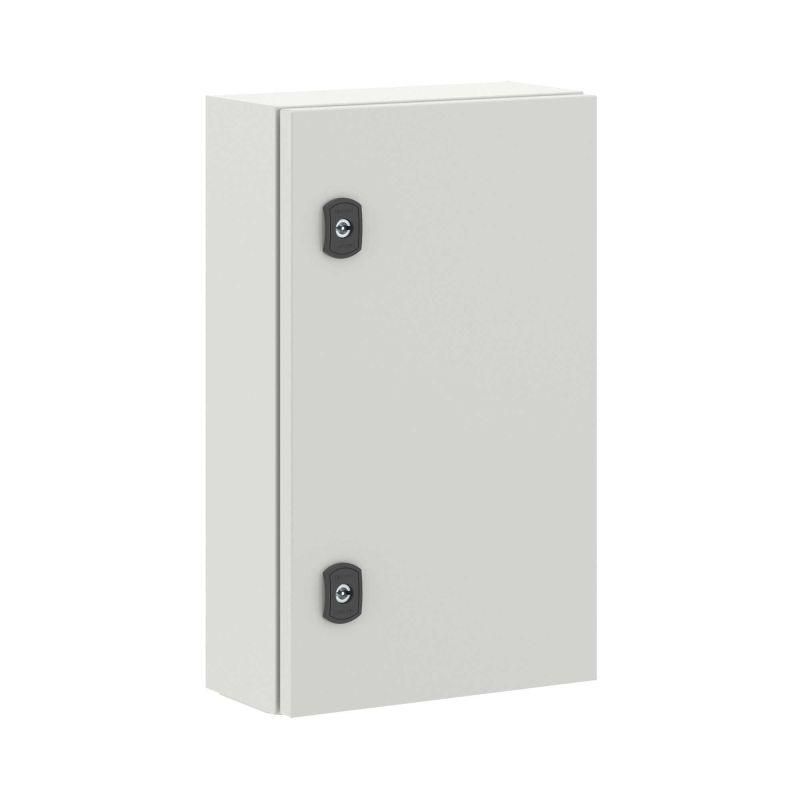

Корпус навесной STE с М/П ВхШхГ 500x300x150 мм | R5STE0531 DKC ДКС

Корпус навесной с монтажной панелью ВхШхГ 500x300x150 мм IP66 от DKC (ДКС), артикул r5ste0531, предназначен для надежного размещения оборудования управления и распределения электроэнергии в условиях открытых площадок и сложных сред. Этот корпус сочетает прочность стали, степень защиты IP66 и универсальные возможности монтажа.

Назначение и область применения

Корпус навесной с монтажной панелью ВхШхГ 500x300x150 мм IP66 используется для защиты электронных устройств, контакторов, реле, модулей автоматики и других элементов контроля в условиях повышенной запыленности, влаги и механических воздействий. Подходит для установки на улице, в цехах, на объектах ЖКХ, энергоносителей, транспорта и промышленных комплексах. Применяется там, где требуется долговечная герметичная защита без необходимости создания специального помещения.

Технические характеристики

• Размеры: 500×300×150 мм (высота × ширина × глубина)
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды с любого направления
• Материал корпуса: сталь толщиной 1,5 мм с порошковым покрытием RAL 7035
• Монтажная панель: оцинкованная сталь 1,8 мм, готова к креплению оборудования
• Ударопрочность: IK10 по EN 50102 - выдерживает удар энергией до 20 Дж
• Закрывание: одна реверсивная дверь со сплошным фланцем, возможна установка с застекленной или вентилируемой дверью
• Фиксация: два поворотных замка, возможность установки дополнительных замков
• Климатические условия: УХЛ1, ОМ2, ОМ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и агрессивной среды
• Сейсмическая устойчивость: до 9 баллов по шкале MSK-64
• Группа горючести: Г1 - материал трудновоспламеняемый
• Цвет: серый матовый RAL 7035

Совместимость и монтаж

Корпус навесной с монтажной панелью ВхШхГ 500x300x150 мм IP66 легко адаптируется под различные варианты установки. Он совместим с другими корпусами серии RAM block и позволяет собирать несколько единиц в один ряд для формирования компактных щитовых решений.

• Способы монтажа: навесной (на стену/колонну), напольный (при наличии опор), встраивание в стену
• Крепление на столб: предусмотрено - через предварительно подготовленные отверстия в боковых стенках
• Ввод кабеля: предусмотрен сплошной фланец для прохода кабелей; можно просверливать дополнительные отверстия по месту
• Заземление: в комплекте есть заводской комплект заземления с проводами - достаточно подключить к контуру заземления объекта
• Объединение в ряд: да - корпуса можно плотно состыковывать друг с другом без потери степени защиты

Безопасность и стандарты

• Соответствие требованиям EN 50102 (ударопрочность IK10)
• Изготовлен по технологиям, обеспечивающим соответствие нормам IEC 62208 для корпусов электрощитового оборудования
• Порошковое покрытие соответствует требованиям к антикоррозийной защите для внешних условий
• Электробезопасность обеспечена конструкцией: все внутренние части изолированы от корпуса, исключен контакт с токоведущими частями при закрытой двери

Преимущества

• Высокая жесткость благодаря однолистовой сварной конструкции - снижается риск деформаций при вибрациях и перегрузках
• Порошковое покрытие устойчиво к UV-излучению, химическим веществам и механическому истиранию
• Реверсивная дверь позволяет открывать её влево или вправо - удобство при ограниченном доступе
• Вариант двери с остеклением позволяет контролировать состояние оборудования без вскрытия корпуса
• Вентилируемая дверь обеспечивает естественную циркуляцию воздуха - снижает нагрев внутри при длительной работе
• Монтажная панель уже изготовлена из усиленной стали - не требует доработки перед установкой аппаратуры

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - IP66 не гарантирует герметичность при длительном под ении
• Не рекомендован для установки в зонах с регулярными взрывоопасными газами - отсутствует взрывозащита Ex
• При использовании в очень холодных регионах (<−40C) необходимо проверять работу механизмов замков на эластичность материалов
• Сплошной фланец требует самостоятельного сверления отверстий под кабели - нельзя использовать без подготовки
• Масса корпуса около 15–18 кг - требует двух человек при монтаже на высоте

Примеры использования

• Щит управления насосной станцией на уличной территории
• Распределительный пункт для освещения парковой зоны
• Автоматический щит управления конвейерной линией на пищевом предприятии
• Центр сбора сигналов от датчиков на трубопроводе
• Аппаратный шкаф для PLC и реле в условиях сырого цеха с мойкой

Практические советы

• Перед монтажом обязательно проверьте посадочные места на стене или столбе - они должны выдерживать вес корпуса с оборудованием (до 25 кг)
• При установке в стену используйте анкерные болты M8-M10, так как саморезы недостаточно надежны
• Для вентилируемых версий следите, чтобы воздушные каналы не были заблокированы теплоизоляционными материалами
• При комбинировании нескольких корпусов в ряд - используйте одинаковые типы дверей для унифицированного обслуживания
• Проверяйте целостность уплотнителей двери после каждого вскрытия - при появлении трещин заменяйте их немедленно
• Корпус навесной с монтажной панелью ВхШхГ 500x300x150 мм IP66 от DKC (ДКС), артикул r5ste0531 - идеальный выбор для проектов, где важны надежность и минимальное обслуживание
