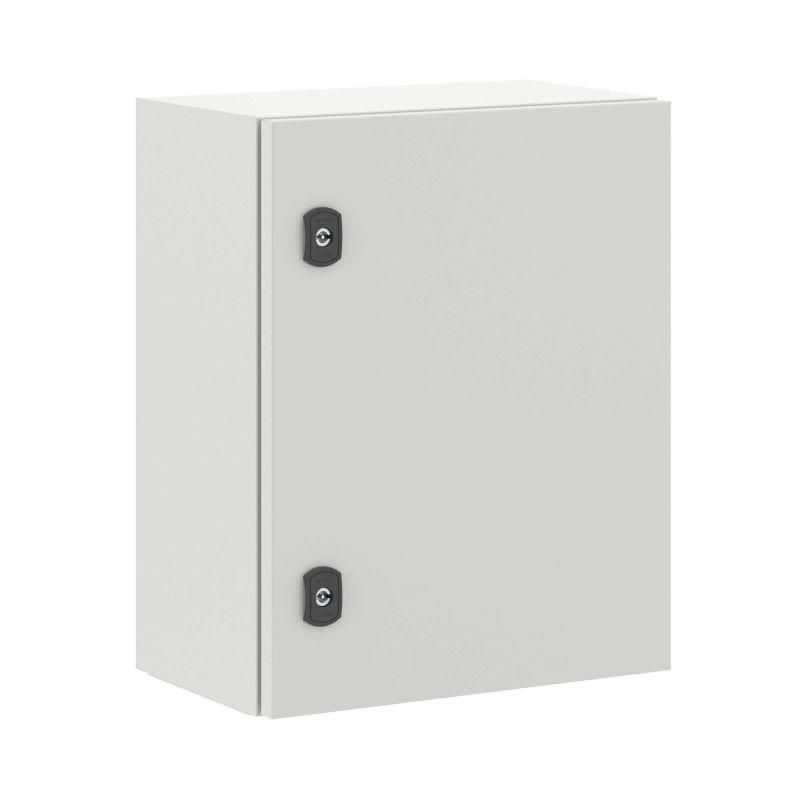

Корпус навесной STE с М/П ВхШхГ 500x400x250 мм | R5STE0549 DKC ДКС

Корпус навесной с монтажной панелью 500x400x250 мм IP66 от DKC (ДКС), артикул r5ste0549, предназначен для надёжного размещения оборудования управления и распределения электроэнергии в условиях открытых площадок и сложных климатических зон. Благодаря прочной стальной конструкции и защите IP66, он выдерживает воздействие пыли, воды и механических ударов.

Назначение и область применения

Корпус навесной с монтажной панелью 500x400x250 мм IP66 используется для установки аппаратуры автоматизации, коммутационных устройств, реле, контакторов и других элементов электрощитового оборудования. Подходит для внешних и внутренних объектов: насосных станций, промышленных участков, уличных щитов, трансформаторных будок, систем освещения и конвейеров. Применяется там, где требуется защита от атмосферных влияний и повышенная механическая стойкость.

Технические характеристики

• Размеры: 500×400×250 мм (ширина × высота × глубина)
• Степень защиты: IP66 - полная герметичность от пыли и защита от мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг, падающего с 40 см)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL 7035 (серый)
• Монтажная панель: оцинкованная сталь 1,8 мм, с возможностью крепления DIN-рейки
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Фланец: сплошной, для ввода кабелей
• Заземление: в комплекте - провода и клеммы
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и агрессивной среды
• Сейсмостойкость: до 9 баллов по шкале MSK-64
• Группа горючести: Г1 - материал не поддерживает горение

Совместимость и монтаж

Корпус навесной с монтажной панелью 500x400x250 мм IP66 можно устанавливать несколькими способами:

• На стену - через предварительно просверленные отверстия в боковых стенках
• На столб - с использованием кронштейнов (крепление предусмотрено конструкцией)
• На пол - благодаря нижнему основанию, позволяющему установить корпус на ровную поверхность
• Внутрь стены - при необходимости встраивания в перегородку (требует подготовки проёма)
• В ряд - несколько корпусов можно соединять друг с другом для создания модульных решений

Дверь имеет двойной поворотный замок и уплотнитель, обеспечивающий герметичность. Для доступа к оборудованию достаточно открыть одну дверь - она реверсивна, что удобно при ограниченном пространстве.

Безопасность и стандарты

Корпус соответствует требованиям международных норм по защите от внешних воздействий. Степень защиты IP66 и класс ударопрочности IK10 гарантируют безопасную работу даже в экстремальных условиях. Климатические исполнения УХЛ1 и ОМ2/ОМ3 подтверждают соответствие российским стандартам для работы в холодных и влажных регионах. Наличие встроенного заземления снижает риск поражения током и повреждения оборудования.

Преимущества

• Высокая жесткость конструкции - корпус изготовлен из одного листа стали с точечной сваркой, исключающей деформацию при вибрациях
• Защита от коррозии - порошковое покрытие RAL 7035 устойчиво к ультрафиолету, химикатам и перепадам температур
• Гибкость монтажа - возможность установки на стену, столб, пол или в стену
• Интегрированная монтажная панель - позволяет сразу крепить оборудование без дополнительных плат
• Соединяемость в ряд - легко масштабируется для крупных систем
• Застекленная и вентилируемая дверь - даёт контроль за состоянием оборудования и теплоотвод

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP66 не равен IP68
• Стальная конструкция весит более 15 кг - требует двух человек при монтаже
• Не рекомендован для взрывоопасных зон - отсутствует сертификация Ex
• Порошковое покрытие может повредиться при грубом обращении - не допускается использование абразивных средств при очистке
• При установке в стену необходимо соблюдать минимальные зазоры вокруг корпуса для вентиляции

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный пункт на промплощадке с частыми дождями и пылью
• Автоматизированный щит на железнодорожной станции
• Контрольный шкаф для системы видеонаблюдения на фасаде здания
• Объединённая система из трёх корпусов r5ste0549 в ряд - для центрального управления технологическим процессом

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны совпадать с местом крепления (например, на столбе или стене)
• При установке в стену используйте противопожарные материалы вокруг корпуса
• Для вентилируемой двери убедитесь, что воздух свободно циркулирует - не закрывайте входные и выходные отверстия
• При соединении нескольких корпусов в ряд - используйте одинаковые модели и следите за уровнем установки
• Проверяйте плотность уплотнителей двери после первого года эксплуатации - при необходимости заменяйте
• Артикул r5ste0549 - это именно модель с монтажной панелью; аналоги без панели имеют другие артикулы
