Корпус сварной навесной ST с М/П ВхШхГ 800 x 200 | R5ST0882 DKC ДКС

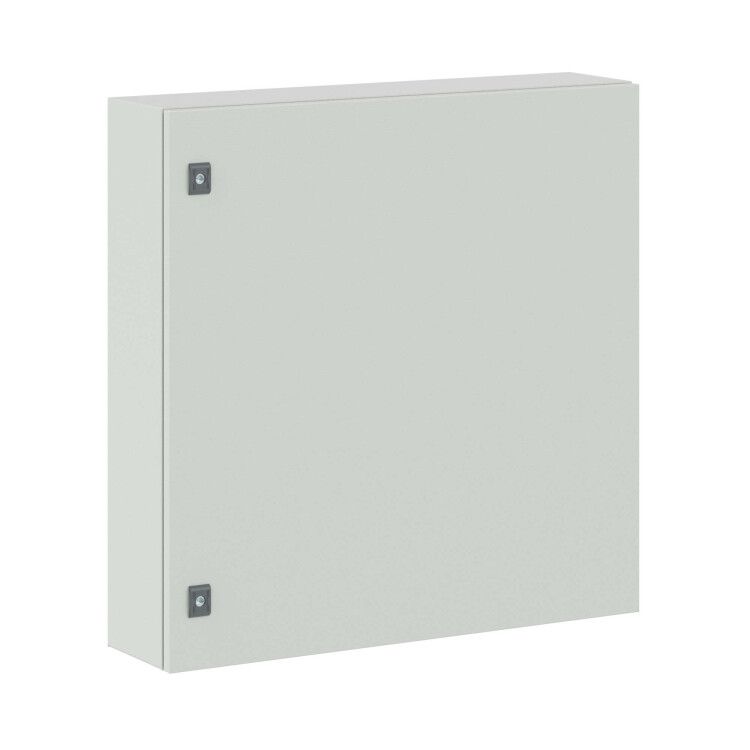

Корпус навесной сварной ST с монтажной платой 800x800x200 мм IP65-IP66 IK10 от DKC (ДКС) — это прочный щит для установки электрооборудования в условиях открытых площадок и агрессивной среды. Артикул r5st0882 обеспечивает надежную защиту компонентов от пыли, влаги и механических воздействий, что делает его подходящим решением для промышленного и уличного использования.

Назначение и область применения

Корпус навесной сварной ST предназначен для размещения распределительных устройств, автоматических выключателей, контакторов, реле и другого оборудования управления. Подходит для установки на фасадах зданий, опорах, в цехах с повышенной запыленностью или влажностью. Благодаря степени защиты IP65–IP66 и ударопрочности IK10, используется в системах автоматизации, на насосных станциях, в тепловых пунктах, на объектах ЖКХ и энергетики.

Технические характеристики

• Габариты: 800×800×200 мм (высота × ширина × глубина)
• Материал корпуса: сталь толщиной 1,2 мм
• Материал двери: сталь толщиной 1,5 мм
• Монтажная плата: оцинкованная сталь толщиной 1,8 мм
• Степень защиты: IP65 – защита от струй воды; IP66 – защита от мощных струй воды
• Ударопрочность: IK10 — выдерживает удар энергией 20 Дж (эквивалент 5 кг груза с высоты 40 см)
• Покрытие: порошковая краска, устойчивая к УФ-излучению и коррозии
• Цвет: серый
• Количество дверей: одна
• Замки: два, с двойной бородкой 3 мм, под ключ
• Крыша: скатная, для отвода осадков
• Вентиляция: дверь вентилируемая — обеспечивает естественную циркуляцию воздуха
• Стекло: застекленная дверь — возможность визуального контроля состояния оборудования
• Крепление: навесное, возможно крепление на столбе
• Соединяемость: можно соединять несколько корпусов в ряд
• Монтаж: совместим с метрическими креплениями (M4–M10)

Совместимость и монтаж

Корпус навесной сварной ST с монтажной платой 800x800x200 мм IP65-IP66 IK10 рассчитан на установку на вертикальные поверхности с помощью анкеров или болтов. Для крепления на столб используются предусмотренные кронштейны — они входят в комплект. Монтажная плата имеет перфорацию под стандартные DIN-рейки и метрические крепления, что позволяет легко фиксировать оборудование без дополнительных элементов. При сборке важно соблюдать равномерность нагрузки на стену или опору — максимальная масса установленного оборудования не должна превышать 50 кг. Соединение нескольких корпусов в ряд выполняется через специальные фланцы — требуется согласование с проектом.

Безопасность и стандарты

Корпус соответствует требованиям EN 62208 (для электротехнических шкафов) и EN 60529 (классификация IP). Ударопрочность IK10 подтверждена испытаниями по EN 62262. Порошковое покрытие устойчиво к химическим веществам, а также соответствует нормам экологической безопасности. Все материалы не поддерживают горение и не выделяют токсичных паров при температуре до +70 °C.

Преимущества

• Высокая жесткость конструкции благодаря сварному каркасу и усиленным стенкам
• Двойная герметизация: загиб кромки корпуса + вспененный полиуретан на внутренней стороне двери снижают риск проникновения влаги
• Монтажная плата из оцинкованной стали — не деформируется под весом тяжелого оборудования
• Скатная крыша исключает скопление воды на крышке
• Защита от взлома: два замка с двойной бородкой обеспечивают безопасность при использовании на открытых участках
• Возможность визуального контроля через застекленную дверь без вскрытия корпуса
• Изготовлен в серии RAM block — проверенная линейка с гарантированной долговечностью

Ограничения применения

• Не предназначены для постоянного погружения в воду — IP66 не гарантирует герметичность при длительном подтоплении
• Работа при температурах ниже -30 °C требует предварительной проверки совместимости материалов
• Не рекомендуется использовать в местах с частыми взрывоопасными выбросами — не является взрывозащищённым
• Порошковое покрытие может повредиться при механическом воздействии острыми предметами — необходим бережный монтаж
• Объём внутреннего пространства ограничен — не подходит для крупногабаритных преобразователей частоты или силовых шкафов более 15 кВА

Примеры использования

• Электрощит на улице для управления освещением парковки
• Шкаф управления насосной станцией в канализационном колодце
• Распределительный щит на опоре ЛЭП
• Контрольный пункт для системы видеонаблюдения на автостоянке
• Автоматический щит управления конвейером на пищевом производстве

Практические советы

• Перед монтажом проверьте, чтобы отверстия под крепления совпадали с конструкцией стены или столба — используйте уровень
• При установке на столб обязательно закрепите корпус нижними кронштейнами — это предотвратит провисание
• Для лучшей теплоотдачи в летний период не забивайте все отверстия вентиляционной двери
• При необходимости модернизации — монтажная плата легко демонтируется и заменяется
• При заказе нескольких корпусов r5st0882 в ряд — убедитесь, что между ними остаётся зазор минимум 10 мм для доступа к замкам и вентиляции
• Для обслуживания — всегда открывайте дверь с двух точек фиксации, так как замки работают в связке
