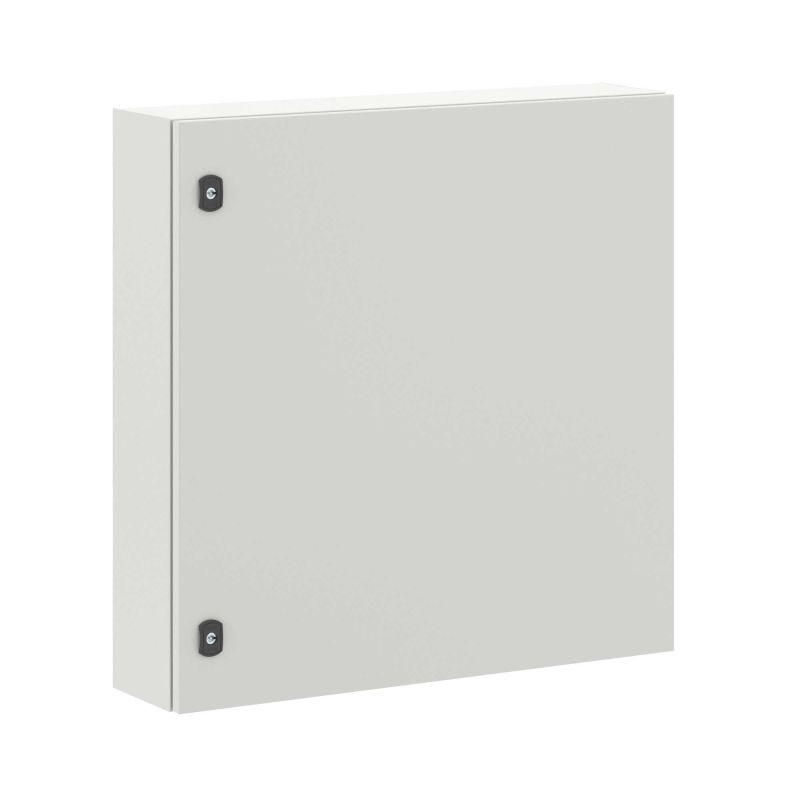

Корпус навесной STE с М/П ВхШхГ 800x800x200 мм | R5STE0882 DKC ДКС

Корпус навесной с монтажной панелью 800x800x200 мм IP66 от DKC (ДКС), артикул r5ste0882, предназначен для надежного размещения оборудования управления и распределения электроэнергии в условиях открытых площадок и сложных внешних сред. Благодаря прочному стальному корпусу с порошковым покрытием и степенью защиты IP66, он выдерживает воздействие пыли, воды и механических ударов.

Назначение и область применения

Корпус навесной с монтажной панелью 800x800x200 мм IP66 используется для установки аппаратуры автоматизации, коммуникационных устройств, реле, контакторов, модулей ввода/вывода и других элементов электросистем. Подходит для наружного монтажа на опорах, стенах, колоннах и вблизи промышленного оборудования. Применяется на объектах энергообеспечения, транспорта, ЖКХ, производства и инфраструктуры, где требуется устойчивость к агрессивным условиям окружающей среды.

Технические характеристики

• Размеры: 800×800×200 мм (ширина × высота × глубина)
• Материал корпуса: сталь 1,5 мм с атмосферостойким порошковым покрытием RAL 7035
• Монтажная панель: оцинкованная сталь 1,8 мм
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 по EN 50102 - выдерживает удар энергией до 20 Дж
• Сейсмостойкость: до 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - холодный, влажный и агрессивный климат
• Группа горючести: Г1 - материал не распространяет горение
• Форма: однодверный, со сплошным фланцем и задней дверью
• Поверхность: матовая, с порошковым окрасом, устойчив к царапинам и UV-излучению

Совместимость и монтаж

Корпус навесной с монтажной панелью 800x800x200 мм IP66 совместим с любым оборудованием, которое поместится внутри габаритов и соответствует требованиям к креплению на DIN-рейках. Возможны следующие варианты установки:

• На вертикальную поверхность (стена, перегородка) через предварительно подготовленные отверстия
• На столб или опору - благодаря наличию кронштейнов и возможности крепления на столбе
• На полу - при необходимости размещения в местах с ограниченным доступом к стенам
• Встроенный вариант - возможно частичное заполнение ниши в стене
• Выстраивание в ряд - несколько корпусов можно соединить между собой для формирования единых щитовых комплексов

Для монтажа используются стандартные болтовые крепления. Все входы кабелей закрываются двумя сплошными фланцами. Открытые участки требуют последующего уплотнения согласно проекту.

Безопасность и стандарты

• Защита от пыли и воды - соответствие IP66 гарантирует работу даже во время сильного дождя или мойки оборудования
• Ударопрочность IK10 - корпус сохраняет целостность после удара молотком массой 5 кг с высоты 40 см
• Электробезопасность: предусмотрено заводское заземление с медными проводниками, подходящими для системы TN-S/TN-C-S
• Соответствует нормам EN 62208, IEC 60529, EN 50102
• Не содержит материалов, выделяющих токсины при нагреве

Преимущества

• Изготовлен из одного цельного листа стали - исключает деформацию и снижает риск протечек
• Задняя дверь позволяет удобно обслуживать тыльную сторону кабелей и клемм
• Реверсивная дверь - открывается влево или вправо, адаптируется под расположение объекта
• Вентилируемая дверь - обеспечивает естественную циркуляцию воздуха при работе тепловыделяющего оборудования
• Застекленная дверь - возможность визуального контроля состояния внутреннего оборудования без вскрытия
• Порошковое покрытие - долгий срок службы без потери эстетики, не требует периодической покраски

Ограничения применения

• Не рекомендован для постоянного погружения в воду - IP66 не является для подводного использования
• Не подходит для взрывоопасных зон (не имеет сертификата Ex)
• При температуре ниже –40C возможна хрупкость материала; проверьте допустимый диапазон для конкретного региона
• Максимальная нагрузка на монтажную плату - не более 50 кг равномерно распределённой массы
• Не следует использовать в помещениях с повышенной коррозионной активностью (например, химические цеха с кислотными парями)

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный пункт на автостоянке или АЗС
• Контрольный ящик для освещения дорожного полотна
• Автоматизация лифтового оборудования на фасаде здания
• Центральный щит связи на железнодорожном переезде
• Аппаратура SCADA на промплощадке с жесткими климатическими условиями

Практические советы

• Перед монтажом обязательно проверьте посадочные отверстия под крепления - они должны точно совпадать с конструкцией опоры
• При использовании застекленной двери учтите, что стекло не рассчитано на удары камнем или инструментом - используйте защитные экраны при наличии риска попадания предметов
• Для вентилируемых дверей не забудьте установить сетчатые фильтры против насекомых и крупной пыли
• При соединении нескольких корпусов в ряд соблюдайте минимальный зазор 10–15 мм между соседними изделиями для теплоотвода
• Проверяйте плотность уплотнителей двери перед первым включением - особенно важна герметичность в районах с высокой влажностью
• При установке на столб используйте антивандальные крепления и защитные кожухи для замков
• Корпус навесной с монтажной панелью 800x800x200 мм IP66 от DKC (ДКС) легко масштабируется - при увеличении числа точек подключения просто добавьте ещё один экземпляр r5ste0882 в ряд
