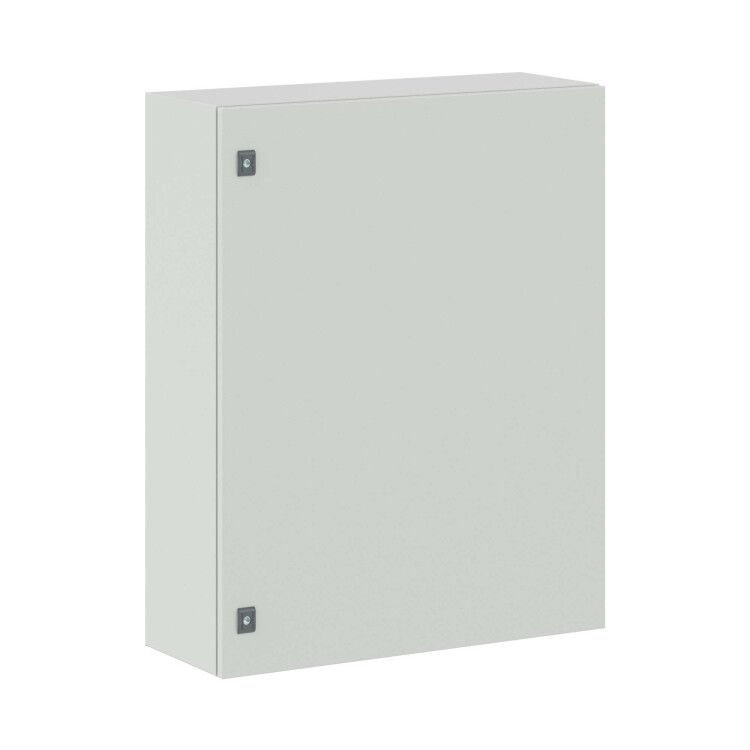

Корпус сварной навесной ST без М/П ВхШхГ 1000 x 800 300 | R5ST1083WMP DKC ДКС

Корпус сварной навесной ST без монтажной панели ВхШхГ 1000x800x300 мм от DKC (ДКС) - прочный металлический шкаф с высокой степенью защиты IP66 и ударопрочностью IK10, предназначен для наружного монтажа оборудования автоматизации и распределения электроэнергии. Артикул r5st1083wmp.

Назначение и область применения

Корпус сварной навесной ST без монтажной панели используется для защиты электронных и электромеханических устройств от внешних воздействий. Подходит для установки на улице, в цехах, на объектах ЖКХ, транспорта, энергетики и промышленной автоматизации. Благодаря защите IP66 и классу ударопрочности IK10, корпус выдерживает пыль, струи воды, механические удары и перепады температур. Применяется для размещения контакторов, реле, модулей ПЛК, коммутационных аппаратов и других элементов управления.

Технические характеристики

• Габариты: 1000×800×300 мм (высота × ширина × глубина)
• Материал: сталь толщиной 1,2 мм (корпус и фланец), 1,5 мм (дверь)
• Покрытие: порошковое, цвет RAL 7035 (серый)
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза с высоты 40 см)
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температурах от −50C до +50C, в условиях повышенной влажности и агрессивной среды
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Группа горючести: Г1 - материал не поддерживает горение
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Замки: два поворотных, обеспечивают надежную фиксацию
• Фланцы: два сплошных для ввода кабелей
• Регулируемая монтажная пластина: есть - позволяет фиксировать оборудование с шагом 10–20 мм
• Крепление на столб: возможно - предусмотрены отверстия и крепежные элементы
• Метрический монтаж: совместим - подходит для крепления DIN-рейки и метрических креплений

Совместимость и монтаж

Корпус сварной навесной ST без монтажной панели монтируется на стену или вертикальный столб. Для крепления используются предварительно подготовленные отверстия в задней стенке. Монтажная пластина внутри регулируется по высоте - её можно перемещать и закрепить в нужном положении, что удобно при установке оборудования разного размера. Кабельный ввод осуществляется через два фланца - их можно просверливать под нужный диаметр. Наличие двух замков обеспечивает безопасность доступа. Обратите внимание: в комплект **не входят** провода заземления - их необходимо докупить отдельно.

Безопасность и стандарты

• IP66 - соответствие IEC 60529
• IK10 - соответствие EN 50102
• Сейсмостойкость 9 баллов - соответствует требованиям к оборудованию в сейсмоактивных регионах
• Климатические исполнения УХЛ1, ОМ2, ОМ3 - согласно ГОСТ 15150
• Горючесть Г1 - по ГОСТ 12.1.044

Преимущества

• Высокая жесткость конструкции благодаря сварному соединению и толстой стали
• Порошковое покрытие устойчиво к коррозии, UV-излучению и химическим веществам
• Реверсивная дверь - легко адаптируется под расположение объекта
• Регулируемая пластина снижает необходимость точной разметки при монтаже внутреннего оборудования
• Две точки запирания - повышают уровень безопасности против вскрытия
• Сплошные фланцы позволяют точно настроить ввод кабелей без потери степени защиты

Ограничения применения

• Не предназначен для установки в помещениях с постоянным погружением в воду - IP66 не гарантирует длительное погружение
• Отсутствуют в комплекте провода заземления - требуется самостоятельная прокладка
• Не имеет встроенного охлаждения; при высоких тепловых нагрузках рекомендуется принудительная вентиляция
• Из-за большого веса (более 25 кг) требует двух человек при монтаже
• Не подходит для установки в местах с частыми взрывоопасными выбросами - не является взрывозащищённым

Примеры использования

• Наружный щит управления насосной станцией
• Щит автоматики конвейера на пищевом производстве
• Распределительный пункт на железнодорожной станции
• Контрольный шкаф освещения на автостоянке
• Аппаратура связи на опоре ЛЭП

Практические советы

• Перед монтажом проверьте посадочные отверстия на стене - они должны совпадать с размерами корпуса (1000×800 мм) и выдерживать его вес
• При использовании крепления на столбе используйте болты M10–M12 и анкерные плиты для равномерной нагрузки
• При вводе кабелей через фланцы применяйте кабельные вводы с уплотнителями - даже при IP66 возможна потеря герметичности при некачественной затяжке
• Для работы в холодном климате (ниже −30C) проверьте совместимость установленных компонентов с низкими температурами - сам корпус выдерживает, но внутренние устройства могут нет
• При необходимости увеличения объема - корпус можно использовать в паре с другими элементами серии RAM block, например, с дополнительными секциями
• Обязательно выполните заземление - подключите медный провод сечением не менее 10 мм2 к контактной площадке внутри корпуса
