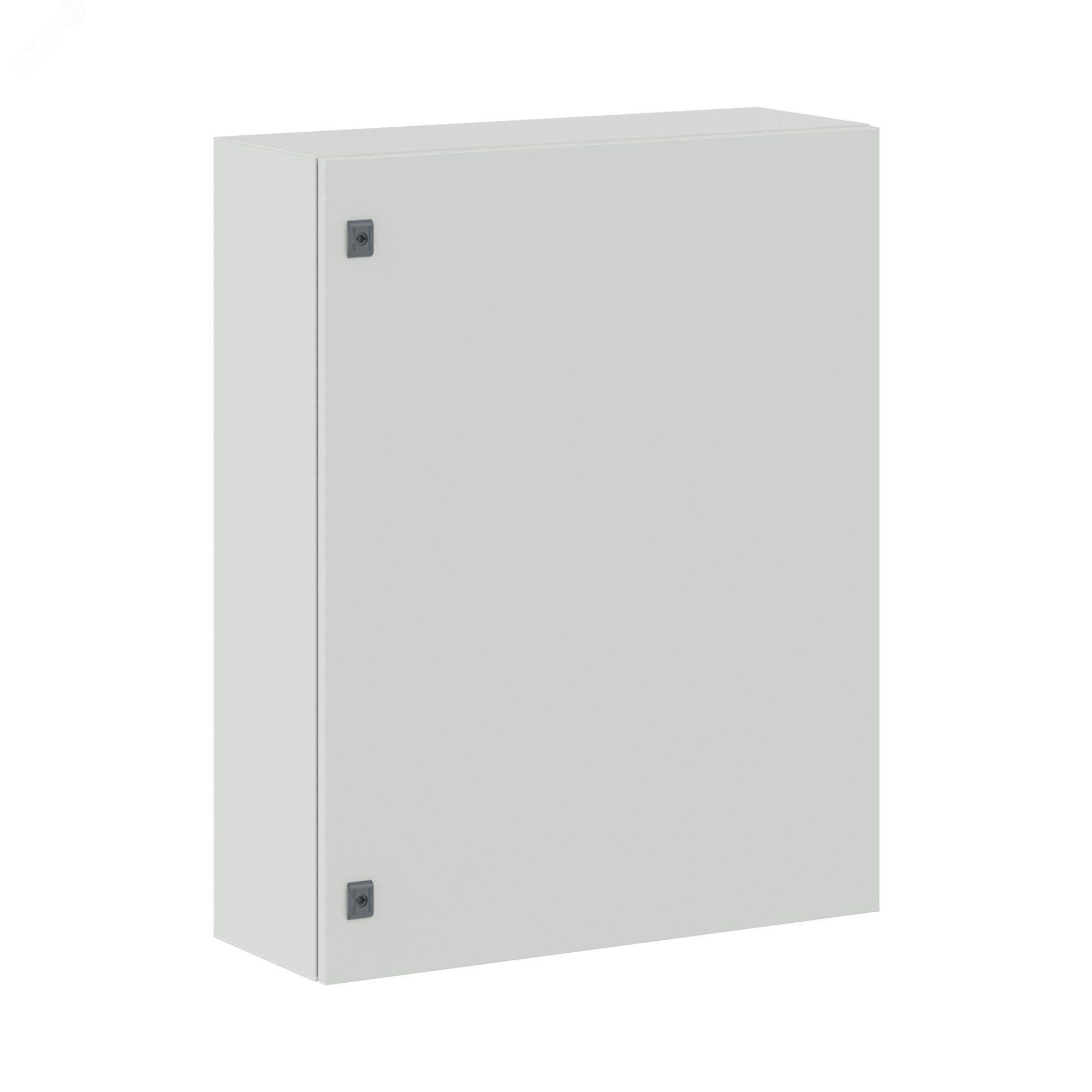

Корпус навесной STE с М/П ВхШхГ 1000x800x300 мм | R5STE1083 DKC ДКС

Корпус навесной с монтажной панелью 1000х800х300 мм IP66 STE — это прочный металлический щит для наружной и внутренней установки оборудования управления и распределения электроэнергии. Бренд DKC (ДКС) предлагает этот вариант в серии RAM block, артикул r5ste1083, с учётом требований к надёжности в сложных условиях эксплуатации.

Назначение и область применения

Корпус навесной с монтажной панелью 1000х800х300 мм IP66 STE предназначен для размещения аппаратуры автоматизации, коммутационных устройств, реле, контакторов и других элементов электрощитового оборудования. Подходит для установки в местах с высокой запылённостью, повышенной влажностью, перепадами температур — на улице, в цехах, на объектах ЖКХ, энергетики, транспорта и промышленности. Может использоваться как самостоятельный щит или как часть многощитовой системы.

Технические характеристики

• Габариты: 1000×800×300 мм (ширина × высота × глубина)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL7035 (серый)
• Монтажная панель: оцинкованная сталь 2,5 мм, с двунаправленной разметкой под крепление оборудования
• Степень защиты: IP66 — полная герметичность от пыли и мощного струйного водяного потока
• Ударопрочность: IK10 — выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза с высоты 40 см)
• Климатическое исполнение: УХЛ2 — работает при температурах от −40°C до +40°C
• Замки: два поворотных механизма, обеспечивают надёжную фиксацию двери
• Фланцы: два сплошных для ввода кабелей, предотвращают попадание влаги и пыли
• Дверь: реверсивная, со стеклом и вентиляционными отверстиями, возможна установка в любую сторону
• Заземление: комплект проводов и клеммы включены в поставку
• Норматив: соответствует ГОСТ Р 50827.3-2009

Совместимость и монтаж

Корпус навесной с монтажной панелью 1000х800х300 мм IP66 STE совместим с большинством стандартных модульных устройств (DIN-рейка 35 мм). Возможны следующие варианты установки:

• На стену — через кронштейны или отверстия в боковых стенках
• На столб — предусмотрено крепление с помощью болтовых отверстий
• На полу — благодаря нижним опорным поверхностям
• Внутрь стены — при необходимости углублённой установки
• В ряд — несколько корпусов можно соединить между собой для формирования единой системы

Монтажная панель имеет разметку для удобного расположения оборудования. Для ввода кабелей используются фланцы — перед установкой необходимо просверлить отверстия нужного диаметра.

Безопасность и стандарты

Корпус навесной с монтажной панелью 1000х800х300 мм IP66 STE соответствует требованиям ГОСТ Р 50827.3-2009. Высокая степень защиты IP66 и класс ударопрочности IK10 обеспечивают безопасность работы даже в экстремальных условиях. Наличие двух замков исключает случайное открывание. Комплекс заземления встроен в конструкцию — обеспечивает защиту от пробоя и статического заряда. Класс горючести Г1 указывает на самозатухаемость материалов при воздействии открытого огня.

Преимущества

• Высокая механическая прочность: стальная конструкция 1,5 мм и панель 2,5 мм выдерживают нагрузки и вибрации
• Защита от внешних факторов: IP66 и IK10 позволяют использовать корпус в сыром, пыльном и агрессивном окружении
• Гибкость монтажа: возможность установки на стену, столб, пол или в стену
• Удобство обслуживания: реверсивная дверь, застеклённая панель для контроля индикации, вентиляция для отвода тепла
• Интеграция в систему: возможность соединения нескольких корпусов в один блок
• Предварительно подготовленная панель: двунаправленная разметка снижает время сборки

Ограничения применения

Не рекомендуется применять корпус в средах с постоянным воздействием кислот, щелочей или растворителей — порошковое покрытие не рассчитано на химическую агрессию. Также не следует использовать в помещениях с температурой ниже −40°C — хотя указано UHL2, длительная работа при более низких значениях может вызвать хрупкость материала. Отсутствие встроенных терморегуляторов или осушителей требует дополнительного решения при работе в условиях конденсации.

Примеры использования

• Электрощит на улице для управления насосной станцией
• Распределительный щит на промышленном конвейере
• Центральный пункт управления световым оборудованием на автостоянке
• Щит автоматики для системы вентиляции в холодильном комплексе
• Объединённая система из трёх корпусов для распределения питания на объекте ЖКХ

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий на стене/столбе и размеры корпуса — габариты 1000×800×300 мм требуют свободного пространства минимум на 50 мм с каждой стороны
• При установке на столб используйте анкерные болты M10–M12; для настенного крепления — дюбели с нагрузкой не менее 100 кг каждый
• При вводе кабелей обязательно закрывайте фланцы уплотнительными кольцами — даже при IP66 некачественный ввод может нарушить герметичность
• При использовании в зимний период — регулярно проверяйте состояние замков на наличие налёта льда
• Артикул r5ste1083 — это некомплектный корпус: все детали есть, но не собраны. Перед монтажом сверьте комплектацию с пакетом документов
• Для долговечности — не допускайте прямого попадания солнечных лучей на дверь с остеклением, чтобы избежать перегрева внутри
