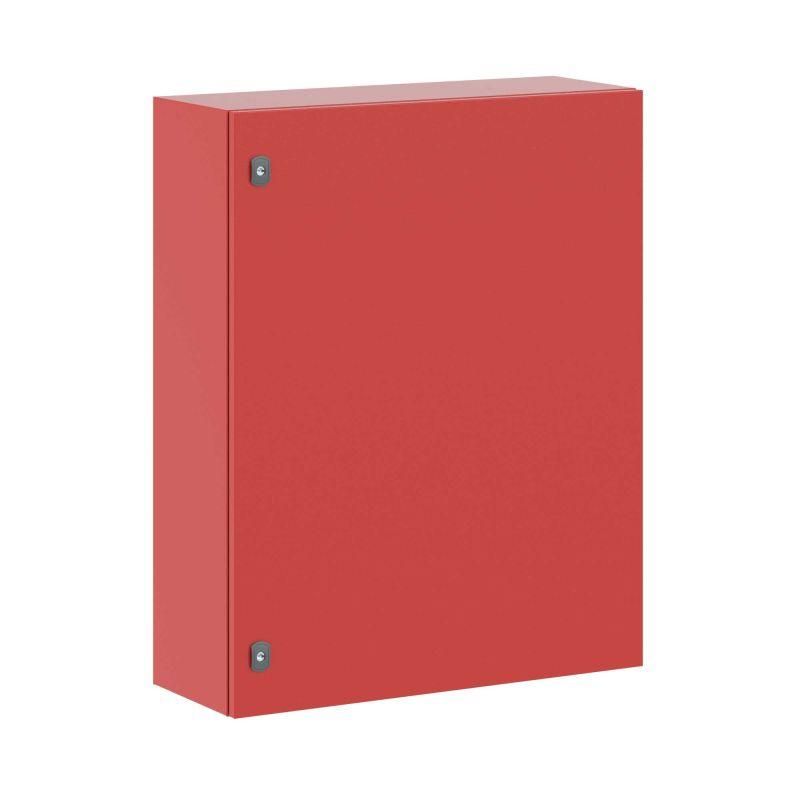

Корпус навесной ST с М/П ВхШхГ 1000x800x300 мм RAL3020 красный | R5ST1083-RAL3020 DKC ДКС

Корпус навесной с монтажной панелью ВхШхГ 1000x800x300 мм, цвет RAL3020 от DKC (ДКС), артикул r5st1083-ral3020, предназначен для надежного размещения оборудования управления и распределения энергии в условиях открытых площадок и жестких внешних воздействий.

Назначение и область применения

Этот корпус используется для установки аппаратуры автоматизации, коммуникационных устройств, контакторов, реле, модулей ввода/вывода и других элементов электросистем. Подходит для наружной установки на опорах, стенах или в нишах. Применяется на объектах ЖКХ, промышленности, транспорте, энергообъектах и в уличных распределительных пунктах.

Технические характеристики

• Размеры: высота 1000 мм, ширина 800 мм, глубина 300 мм
• Материал корпуса: сталь 1,2 мм
• Материал двери: сталь 1,5 мм с порошковым покрытием RAL3020
• Монтажная панель: оцинкованная сталь 1,8 мм, с двунаправленной разметкой под крепление оборудования
• Защита: IP66 - полностью герметична против пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +50C, во влажном воздухе и на открытом воздухе
• Группа горючести: Г1 - материал трудновоспламеняемый
• Поверхность: порошковое покрытие - устойчиво к царапинам, UV-излучению и химическим веществам
• Застекленная дверь: есть - позволяет контролировать состояние внутреннего оборудования без вскрытия
• Вентилируемая дверь: есть - обеспечивает естественную циркуляцию воздуха внутри
• Фланцы: два сплошных для ввода кабелей
• Замки: два поворотных механизма
• Заземление: комплект без проводов - требуется самостоятельное подключение медным проводником

Совместимость и монтаж

Корпус легко монтируется любым способом: на стену, столб, в нишу или прямо на пол. Для крепления используются предварительно подготовленные точки на раме. Возможна сборка в ряд - несколько корпусов можно соединить между собой для создания единой системы. Все элементы совместимы с типовой монтажной панелью стандарта DIN 35 мм. Размеры позволяют разместить оборудование шириной до 750 мм и высотой до 900 мм.

Безопасность и стандарты

Изделие соответствует требованиям EN 62208 (корпуса для электронного оборудования), GOST R IEC 62208 и имеет сертификаты на работу в экстремальных климатических условиях. Защита IP66 и IK10 обеспечивают безопасную эксплуатацию даже в условиях песчаных бурь, дождей и механических нагрузок. Климатические классы УХЛ1 и ОМ2–ОМ3 гарантируют долгую службу в регионах с суровыми зимами и повышенной влажностью.

Преимущества

• Высокая прочность благодаря двухслойной стальной конструкции
• Порошковое покрытие RAL3020 не выгорает на солнце и не теряет цвет
• Реверсивная дверь - удобство обслуживания с любой стороны
• Сплошные фланцы исключают попадание влаги через кабельные вводы
• Монтажная панель с разметкой снижает время установки оборудования
• Возможность одновременного использования застекленной и вентилируемой двери - контроль и теплоотвод в одном решении

Ограничения применения

• Не предназначен для взрывоопасных сред - отсутствует взрывозащита Ex
• Комплект заземления не содержит проводов - необходимо закупить медный проводник самостоятельно
• При установке в стену требуются точные проемы - габариты корпуса не допускают значительных перекосов
• Объем внутреннего пространства ограничен - не рекомендован для крупногабаритных преобразователей частоты выше 15 кВА

Примеры использования

• На улице - щит управления насосными станциями
• На железнодорожной платформе - система сигнализации и связи
• На заводе - распределительный пункт для автоматического контура конвейера
• В теплотрассе - управление клапанами и датчиками давления
• Как запасной вариант - временный щит для аварийного питания

Практические советы

• Перед монтажом проверьте соответствие посадочных мест на стене или столбе - корпус весит более 30 кг
• Для лучшей вентиляции используйте вентилируемую дверь в помещениях с нагреваемым оборудованием
• Чтобы избежать конденсата, применяйте дополнительные осушители или нагревательные элементы при температуре ниже +5C
• При установке в ряд соблюдайте минимальный зазор 50 мм между корпусами для доступа к замкам и кабельным вводам
• При использовании застекленной двери регулярно протирайте стекло - грязь затрудняет визуальный контроль
• Выбирая место установки, учтите возможность свободного открывания двери - она должна выходить минимум на 90°
