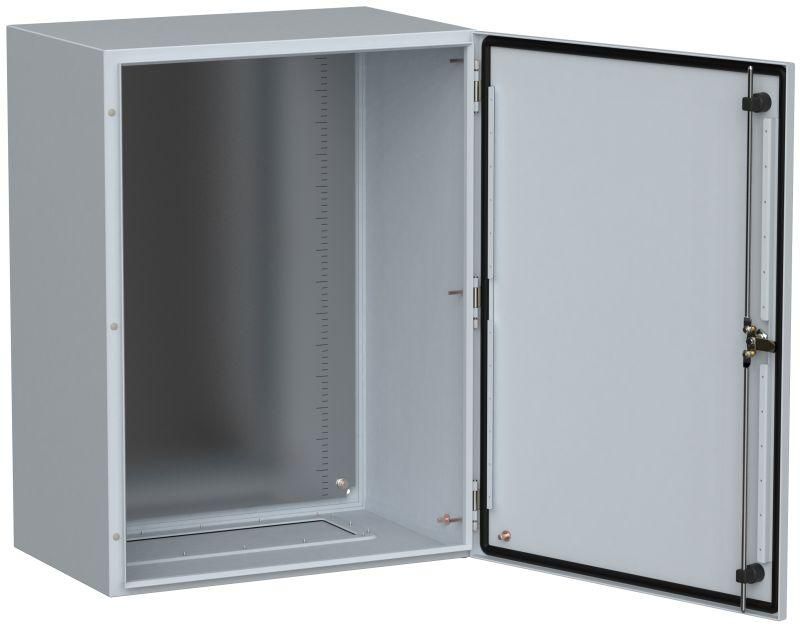

Корпус ЩМП-80.60.40 TITAN 5 УХЛ1 IP66 метал. IEK TI5-10-N-080-060-040-66

Корпус металлический ЩМП-80.60.40 УХЛ1 IP66 от IEK - это готовый металлический щит с монтажной панелью для наружной установки, предназначенный для размещения силового и управляющего оборудования в условиях повышенной влажности, пыли и температурных колебаний. Артикул ti5-10-n-080-060-040-66 относится к серии TITAN и рассчитан на длительную эксплуатацию в промышленной среде.

Назначение и область применения

Корпус металлический ЩМП-80.60.40 УХЛ1 IP66 предназначен для монтажа распределительных устройств, автоматических выключателей, контакторов, реле и других элементов управления в условиях открытой площадки или наружной установки. Подходит для использования на объектах энергетики, транспорта, ЖКХ, производства и коммунальной инфраструктуры. Благодаря защите IP66 и классу исполнения УХЛ1, ЩМП-80.60.40 УХЛ1 IP66 можно устанавливать под открытым небом, в сырых помещениях, на элеваторах, насосных станциях и в цехах с высокой запылённостью.

Технические характеристики

• Размеры корпуса: 800×600×400 мм (Ш×В×Г)
• Материал корпуса: сталь с толщиной стенок 1,4 мм
• Степень защиты: IP66 - полная герметичность от пыли и защита от мощных струй воды
• Климатическое исполнение: УХЛ1 - работает при температурах от −50C до +40C
• Номинальный ток: 630 А - допустимая нагрузка на внутренние устройства
• Покрытие: двухслойное порошковое напыление с предварительным грунтованием
• Цвет: 7035 RAL (серый металлик)
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Тип дверцы: одинарная, открывающаяся на петлях
• Тип крышки: закрытого типа - без доступа сверху
• Наличие замка: да - однозапорный механизм
• Способ монтажа: навесной
• Монтажная панель: есть - стальная, с отверстиями под крепление DIN-рейки и оборудования

Совместимость и монтаж

Корпус металлический ЩМП-80.60.40 УХЛ1 IP66 совместим со всеми типами DIN-реек, клеммными колодками, автоматическими выключателями и модульными устройствами, соответствующими стандартам IEC/EN 60947. Для монтажа требуется минимум два человека из-за массы корпуса. Крепление осуществляется через четыре угловых кронштейна, входящих в комплект. Перед установкой проверьте прочность опорной поверхности - рекомендованная нагрузка на крепёж не менее 150 кг. Готовые отверстия для кабельных вводов позволяют легко организовать ввод/вывод проводов без дополнительной доработки.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для распределительных щитов. Конструкция обеспечивает электробезопасность: все металлические части заземлены через встроенный проводник заземления, который входит в базовую комплектацию. Наличие двойной заковки кромок двери исключает риск повреждения при ударах и деформации при эксплуатации. Порошковое покрытие не содержит токсичных веществ и безопасно при обслуживании.

Преимущества

• Высокая механическая прочность благодаря увеличенной толщине стали и усиленным кромкам
• Долговечность: антикоррозийная обработка с грунтом и порошковым покрытием продлевает срок службы
• Полная герметизация (IP66) позволяет использовать в любых погодных условиях
• Фиксированный размер монтажной панели упрощает планирование компоновки оборудования
• Встроенное заземление и комплект для навески снижают время монтажа
• Произведено на современном роботизированном участке - точность сборки и единое качество партии

Ограничения применения

Корпус металлический ЩМП-80.60.40 УХЛ1 IP66 не предназначен для установки внутри взрывоопасных зон (не имеет взрывозащиты Ex). Также не следует применять его в местах постоянного воздействия кислот, щелочей или растворителей - порошковое покрытие устойчиво к атмосферным факторам, но не ко всем химическим средам. Температура окружающей среды ниже −50C или выше +40C требует дополнительных мер защиты. Корпус не рассчитан на частичное погружение в воду - IP66 защищает от брызг и струй, но не от затопления.

Примеры использования

• Наружный распределительный щит на тепловой станции
• Щит управления насосной группой в канализационном колодце
• Автоматический щит питания конвейера на пищевом производстве
• Распределительный пункт на автостоянке с освещением и системой контроля
• Щит для системы видеонаблюдения на улице

Практические советы

• Перед установкой проверьте соответствие посадочных отверстий под кабельные вводы вашим кабелям - используйте вводы с подходящим диаметром и степенью защиты IP66
• Не забудьте подключить встроенный проводник заземления к контуру заземления объекта - это обязательное условие безопасности
• При монтаже на вертикальную поверхность используйте анкерные болты M10 или аналогичные, рассчитанные на вес более 50 кг
• Для удобства обслуживания оставьте свободное пространство перед дверью - минимальный проход 80 см
• ЩМП-80.60.40 УХЛ1 IP66 от IEK - один из немногих корпусов в своём классе с гарантированным сроком службы 15 лет; регулярная проверка состояния замка и уплотнений двери продлит жизнь оборудованию внутри
