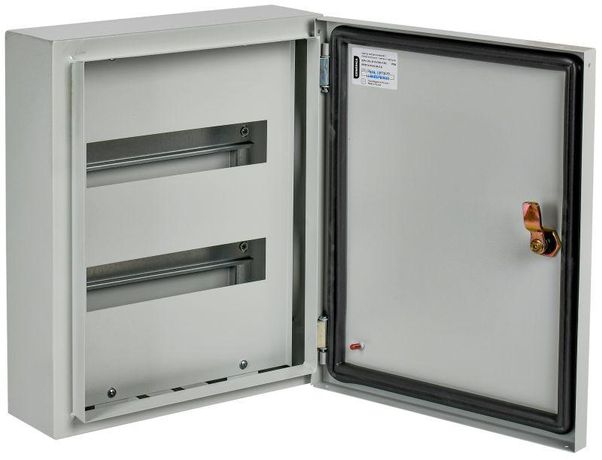

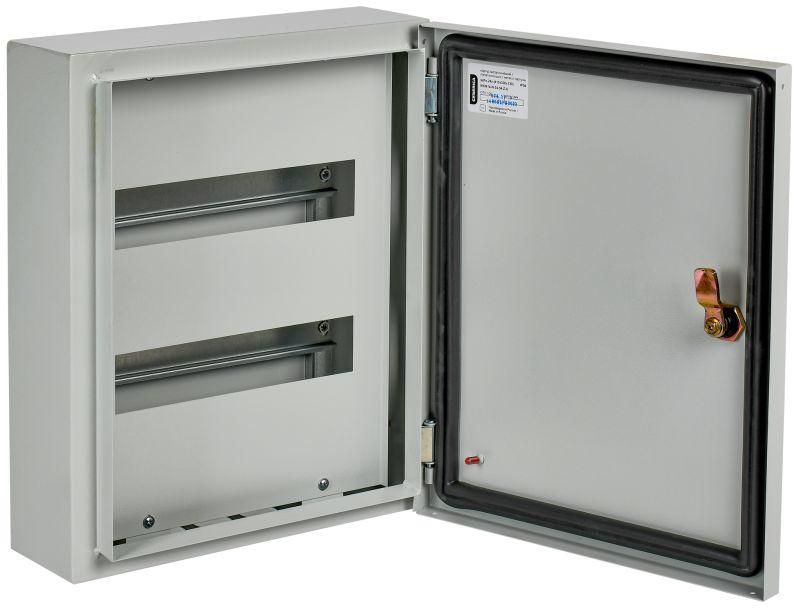

Корпус металлический ЩРн-24з (410 330 120) IP54 | MKM14-N-24-54-Z-G GENERICA IEK

Корпус металлический ЩРн-24з (410х330х120) IP54 от GENERICA - это надёжный закрытый щит для монтажа модульного оборудования в условиях повышенной запылённости или влажности. Артикул mkm14-n-24-54-z-g подходит для установки на стену в помещениях и на улице, где требуется защита от внешних воздействий.

Назначение и область применения

ЩРн-24з предназначен для сборки распределительных электрощитов с использованием модульной аппаратуры - автоматических выключателей, УЗО, реле, контакторов и других устройств. Он обеспечивает ввод и распределение электроэнергии в сетях до 400 В переменного тока. Подходит для защиты цепей от перегрузок и коротких замыканий. Применяется в жилых домах, офисах, производственных помещениях, на объектах ЖКХ, промышленности и коммунальном хозяйстве.

Технические характеристики

• Габариты: 410×330×120 мм - внутренний объём позволяет разместить до 24 модулей стандартной ширины 17,5 мм;
• Степень защиты: IP54 - защищает от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон;
• Материал корпуса: сталь с покрытием - прочная, устойчивая к механическим повреждениям конструкция;
• Цвет: RAL 7035 (серый матовый) - соответствует промышленным стандартам;
• Наличие DIN-рейки: да - две рейки, установленные внутри, позволяют фиксировать модульную аппаратуру по ГОСТ 19282;
• Количество рядов: два - обеспечивают компактное расположение устройств;
• Тип крышки: закрытого типа - плотно прилегает, имеет уплотнитель для сохранения степени защиты IP54;
• Способ монтажа: поверхностный - крепится непосредственно к стене, не требует ниш.

Совместимость и монтаж

Корпус совместим со всеми типами модульной аппаратуры шириной 17,5 мм (стандарт EN 60715). Для монтажа используются четыре крепёжных отверстия на задней стенке. Диаметр отверстий - 6 мм, шаг между ними - 380×290 мм. Перед установкой проверьте соответствие посадочных мест на стене. Кабели заводятся через предварительно подготовленные входные отверстия с уплотнительными вставками - они не входят в комплект, их необходимо приобрести отдельно. Открытие крышки осуществляется с помощью отвёртки - ключ не нужен.

Безопасность и стандарты

Конструкция соответствует требованиям ГОСТ 15150 и ГОСТ 19282. Материал корпуса не поддерживает горение. Напряжение эксплуатации - до 400 В переменного тока. Корпус не предназначен для взрывоопасных зон. Сертификация по ISO 9001 подтверждает качество производства GENERICA.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу - выдерживает удары и нагрузки;
• Удобство обслуживания - крышка открывается легко, доступ ко всем устройствам открытый;
• Защита IP54 снижает риск отказа из-за пыли и влаги - особенно важно в цехах, подъездах, на улице;
• Чётко очерченная модульная ёмкость - 24 модуля - позволяет точно планировать компоновку;
• Совместимость с продукцией IEK и других производителей - можно использовать любую модульную аппаратуру.

Ограничения применения

• Не подходит для помещений с постоянным воздействием струй воды - IP54 не гарантирует защиту от прямого потока;
• Не используется во взрывоопасных средах (Zone 1–2);
• Не рекомендован для установки в местах с температурой ниже -25C или выше +50C - возможна потеря эластичности уплотнителей;
• Корпус не имеет встроенной системы вентиляции - при высоких тепловыделениях модульной аппаратуры необходим дополнительный теплоотвод.

Примеры использования

• Электрощит в подвале многоквартирного дома - защита от сырости и пыли;
• Распределительный щит на производственном участке - защита от металлической стружки и масла;
• Внешняя точка питания освещения - монтаж на фасаде здания;
• Автоматизация конвейера - компактный щит рядом с оборудованием;
• Аварийное питание насосной станции - надёжная защита от окружающей среды.

Практические советы

• Перед монтажом проверьте, что глубина корпуса (120 мм) достаточна для ваших устройств - некоторые УЗО и автоматы имеют большие габариты;
• Используйте термоусадочные трубки или кабельные вводы с уплотнителем - это сохранит степень защиты IP54 после прокладки проводов;
• Не перегружайте корпус более чем 24 модулями - даже если места кажутся свободными, перегрев и затруднённый доступ к контактам увеличат риск аварии;
• При необходимости замены крышки - используйте оригинальные уплотнители от GENERICA; аналоги могут не обеспечивать нужную герметичность;
• Артикул mkm14-n-24-54-z-g совпадает с сериями IEK - если вы работаете с несколькими брендами, этот корпус будет универсальным решением.
