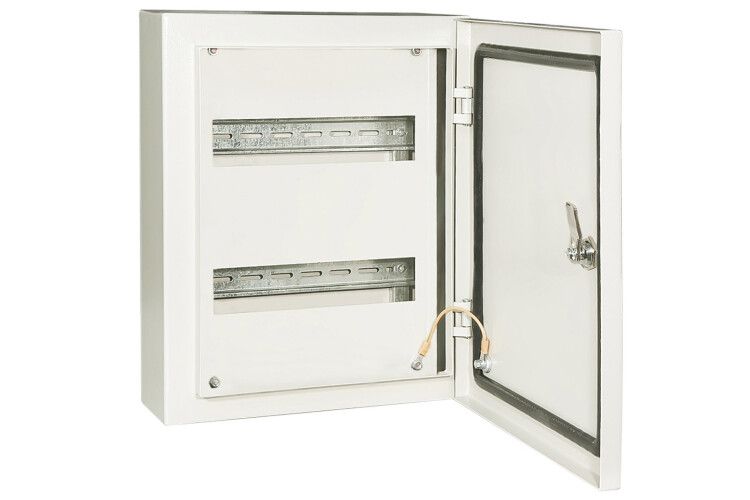

Корпус металлический ЩРН-24 IP66 (395х330х120) - SQ0905-0071 TDM

Щит распределительный навесной ЩРН-24 (395х330х120) IP66 от TDM ELECTRIC предназначен для компактного монтажа коммутационного оборудования в условиях повышенной запыленности и воздействия воды. Артикул sq0905-0071 подходит для наружной и внутренней установки в промышленных и бытовых объектах.

Назначение и область применения

Щит распределительный навесной ЩРН-24 используется для приема и распределения электроэнергии в одно- и трехфазных сетях до 1000 В. Подходит для установки в цехах, на улице, в подъездах, насосных станциях и других местах, где требуется надежная защита от внешних факторов. Благодаря высокой степени защиты IP66, щит можно применять даже в условиях постоянной влажности, дождя или мытья оборудованием под давлением.

Технические характеристики

• Общее количество модульных мест: 24 (стандартные DIN-модули шириной 17,5 мм)
• Габариты корпуса: 395×330×120 мм
• Внутренняя глубина: 120 мм - позволяет размещать устройства среднего размера, включая автоматические выключатели, УЗО, контакторы
• Материал корпуса: сталь с текстурированным порошковым покрытием
• Цвет: серый (RAL 7032)
• Количество дверей: одна, с замком
• Способ монтажа: навесной (открытая установка)
• DIN-рейка: установлены две параллельные рейки - удобно для организации двухрядного расположения аппаратов
• Степень защиты: IP66 - полная герметичность от пыли и защита от мощных струй воды

Совместимость и монтаж

Щит распределительный навесной ЩРН-24 совместим со всеми стандартными устройствами на DIN-рейке (например, автоматы, УЗО, реле, счетчики). Для монтажа используются предварительно подготовленные отверстия в задней стенке. Крепление осуществляется на анкера или саморезы через четыре угловые точки. Глубина установки равна нулю - щит не требует ниш или углублений в стене. Замок обеспечивает доступ только авторизованному персоналу. Обратите внимание: из-за ограниченной внутренней глубины (120 мм) не подходят крупные устройства типа частотных преобразователей или трансформаторов.

Безопасность и стандарты

Щит соответствует требованиям безопасности для электрощитового оборудования. Степень защиты IP66 гарантирует безопасную работу в условиях пыли, брызг и временного воздействия струй воды. Материал корпуса - сталь с порошковым покрытием - устойчив к коррозии и механическим повреждениям. Наличие замка исключает случайное вмешательство.

Преимущества

• Оптимальные габариты: компактный размер при достаточном числе модульных мест (24)
• Двухрядная DIN-рейка: позволяет эффективно использовать пространство внутри
• Порошковое покрытие: долговечное, устойчивое к царапинам и химическим воздействиям
• Навесной монтаж: не требует капитальных работ, легко устанавливается на любую вертикальную поверхность
• Имеется в наличии в большом ассортименте типоразмеров - можно подобрать аналог под другие задачи

Ограничения применения

• Не предназначена для встраивания в стену - отсутствует установочная глубина
• Внутренняя глубина 120 мм не позволяет разместить габаритные устройства (например, большие АВ, ПЧ, силовые трансформаторы)
• Подходит только для напряжений до 1000 В - не для высоковольтных систем
• Корпус выполнен из стали - не рекомендован для агрессивных химических сред (например, кислотных испарений)

Примеры использования

• Электрощит на этаже жилого дома для распределения питания по квартирам
• Распределительный щит на производстве - управление освещением, конвейерами, насосами
• Наружный щит управления для системы видеонаблюдения или автономного освещения
• Щит для теплового пункта или котельной - защищен от влаги и пыли

Практические советы

• Перед монтажом проверьте, что все устройства поместятся в 24 модульных места - учитывайте ширину каждого аппарата
• При использовании в сыром месте обязательно используйте терморегуляторы или нагреватели, чтобы избежать конденсата внутри
• При подключении проводов оставляйте запас длины - внутреннее пространство ограничено
• Артикул sq0905-0071 - один из самых популярных в серии ЩРН; если нужен больше объем - рассмотрите модели ЩРН-36 или ЩРН-48
• При заказе нескольких щитов - выбирайте одинаковый цвет (RAL 7032) для единообразия на объекте
