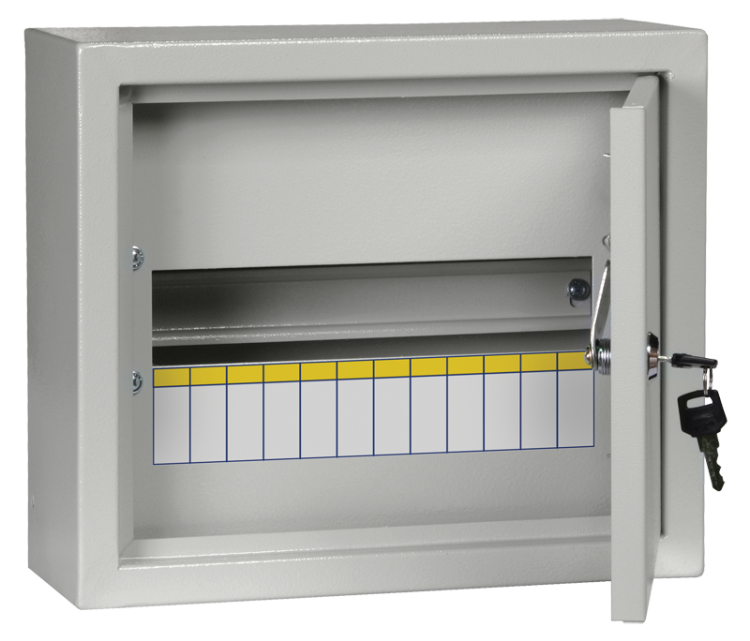

Корпус металлический ЩРн-12з-1 36 УХЛ3 (ВхШхГ) 265x310x120мм IP31 TITAN 3 | MKM14-N-12-31-Z IEK

Корпус металлический ЩРн-12 (265х310х120 мм) IP31 от IEK - это готовый навесной щит для сборки распределительных устройств в условиях внутренней установки. Артикул mkm14-n-12-31-z рассчитан на 12 модулей DIN, имеет три ввода кабеля снизу и защищен от пыли и капель воды. Подходит для монтажа в жилых, коммерческих и промышленных объектах.

Назначение и область применения

Корпус металлический ЩРн-12 предназначен для компактного размещения автоматических выключателей, УЗО, реле и других модульных устройств в однофазных и трёхфазных сетях до 100 А. Применяется в квартирах, частных домах, гаражах, офисах и небольших производственных помещениях. Подходит для создания распределительных щитов по типовым проектам.

Технические характеристики

• Габариты: 265×310×120 мм (Ш×В×Г)
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Номинальный ток: 100 А - максимальный допустимый ток через вводные кабели
• Количество модулей DIN: 12 - позволяет установить до 12 стандартных модульных аппаратов шириной 17,5 мм
• Материал корпуса: сталь толщиной 0,8–1,0 мм
• Материал двери: металлическая, с покраской
• Наличие DIN-рейки: да - предустановленная рейка для фиксации модулей
• Количество вводов: 3 отверстия диаметром 31 мм снизу корпуса
• Цвет: серый
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C и относительной влажности до 80%
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Нормативный документ: YKM.001.2015 ТУ

Совместимость и монтаж

Корпус металлический ЩРн-12 устанавливается открытым способом на стену с помощью крепёжных отверстий в задней части. Для монтажа используются саморезы или дюбели подходящего диаметра. Все три ввода расположены снизу - кабели заводятся снизу, что удобно при прокладке от пола или из канала в полу. Корпус совместим со всеми стандартными модульными устройствами (АВ, УЗО, контакторы, реле) по ГОСТ 32141. DIN-рейка соответствует стандарту EN 60715.

Безопасность и стандарты

Произведён в соответствии с техническими условиями YKM.001.2015. Сертифицирован в реестре радиоэлектронной продукции (код РЭ-239/19). Конструкция обеспечивает механическую прочность и защиту от случайного доступа к токоведущим частям. Наличие замка исключает несанкционированный доступ к внутренним элементам. Лабораторные испытания подтверждают соответствие требованиям безопасности.

Преимущества

• Жёсткая стальная конструкция - устойчив к деформациям и внешним воздействиям
• Предустановленная DIN-рейка - экономит время на сборке
• Три ввода снизу - позволяют организовать аккуратную проводку без пересечений
• Запирающаяся дверца - повышает безопасность и соответствует нормам ПУЭ
• Серый цвет - маскирует следы окисления и царапины
• Поддержка проектного ассортимента - легко интегрируется в типовые решения

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP31 недостаточна для открытого воздуха
• Не рекомендуется для помещений с высокой влажностью (>80%) или постоянным попаданием брызг
• Не подходит для систем выше 100 А - требуется более мощный корпус
• Некомплектный состав - требует самостоятельной закупки DIN-рейки (уже есть), клемм, крепежа, уплотнителей и кабельных вводов
• Толщина стали 0,8–1,0 мм - не подходит для мест с риском механических ударов

Примеры использования

• Главный распределительный щит в однокомнатной квартире с 12 модулями (Автоматы, УЗО, счетчик)
• Щит освещения и розеток в гараже с группами по 3–4 автомата
• Распределительный щит в малом офисе для питания компьютеров, принтера и кондиционера
• Временный щит на стройплощадке для временного электроснабжения

Практические советы

• Перед монтажом проверьте, чтобы вводные кабели имели наружный диаметр ≤31 мм - иначе не войдут в отверстия
• Используйте уплотнители (резиновые кольца) в вводах для лучшей герметизации, особенно в сырых помещениях
• При использовании нескольких кабелей в одном отверстии - применяйте кабельные вводы с многожильным уплотнением
• Не забудьте про заземление: корпус должен быть надёжно соединён с PE-проводником
• Для увеличения числа модулей - выбирайте другие модели серии TITAN: ЩРн-18, ЩРн-24 и выше
• При заказе комплектующих - ориентируйтесь на артикул mkm14-n-12-31-z, чтобы гарантировать совместимость
