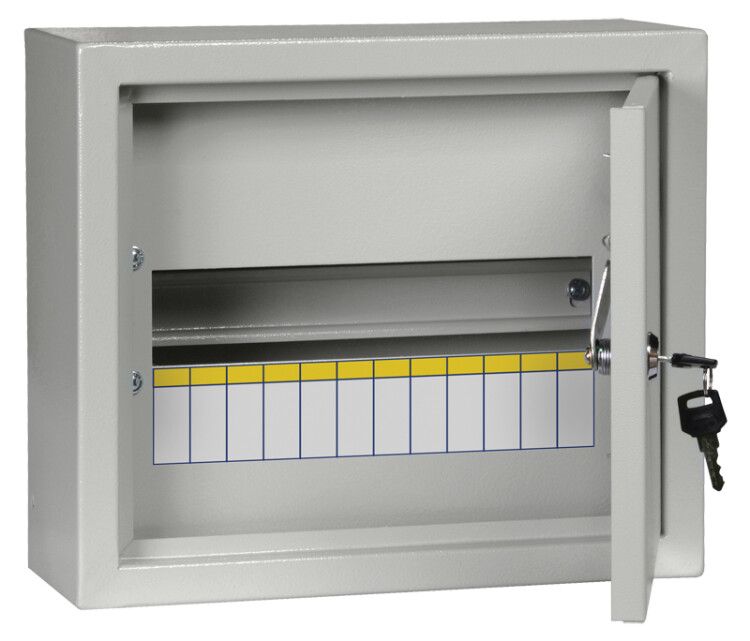

Корпус металлический ЩРн-12 (265х310х120мм) IP31 бел. TITAN 3 IEK MKM13-N-12-31-Z

Корпус металлический ЩРн-12 (265х310х120 мм) IP31 белый от бренда IEK - это готовый щитовой корпус для открытой установки, предназначенный для компоновки автоматических выключателей, УЗО и другой модульной аппаратуры в распределительных сетях до 100 А. Артикул MKM13-N-12-31-Z обеспечивает надежную защиту оборудования в условиях промышленного и жилого объекта.

Назначение и область применения

Корпус металлический ЩРн-12 предназначен для сборки внутренних распределительных щитов в системах электроснабжения 230/400 В. Подходит для установки в помещениях с умеренным климатом - офисах, производственных цехах, жилых домах, подъездах. Используется для ввода электроэнергии, её распределения и защиты от перегрузок и КЗ. Модель рассчитана на работу с однорядной модульной аппаратурой, что делает её оптимальным решением для небольших и средних щитов.

Технические характеристики

• Габариты: 265×310×120 мм - компактный размер для ограниченного пространства;
• Количество модулей DIN: 12 - позволяет установить до 12 стандартных модулей шириной 17,5 мм;
• Номинальный ток: 100 А - максимальный допустимый ток через вводные устройства;
• Материал корпуса: сталь толщиной 0,8–1,0 мм - прочная, но легкая конструкция;
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикальных капель воды;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в помещениях с нормальной влажностью;
• Цвет: белый - эстетично сочетается с интерьером, легко моется;
• Количество вводов: 3 отверстия диаметром 31 мм - расположены снизу для подвода кабелей;
• DIN-рейка: встроена - удобна для фиксации модульной аппаратуры;
• Замок: есть, единый секрет - предотвращает несанкционированный доступ;
• Срок службы: 15 лет - при соблюдении условий эксплуатации;
• Нормативный документ: YKM.001.2015 ТУ - соответствие требованиям производства IEK.

Совместимость и монтаж

Корпус металлический ЩРн-12 совместим со всеми типами модульной аппаратуры, соответствующей стандарту DIN EN 60715. Для монтажа используется открытая установка - крепление осуществляется на стену с помощью четырёх отверстий в задней стенке корпуса. Отсутствие передней рамки требует точного выравнивания при закреплении. Вводы кабелей - три круглых отверстия Ø31 мм снизу; рекомендуется использовать кабельные вводы для герметизации. Корпус не имеет встроенного заземления - необходимо провести отдельный PE-проводник к контактной площадке внутри.

Безопасность и стандарты

Корпус выполнен из стали с порошковым покрытием, обеспечивающим высокую электробезопасность. Соответствует требованиям ТУ YKM.001.2015 и внесён в Реестр радиоэлектронной продукции (код РЭ-239/19). Защита IP31 исключает попадание крупных посторонних предметов и защищает от конденсата, но не предназначена для влажных или outdoor-объектов. Замок повышает безопасность при обслуживании.

Преимущества

• Простота сборки благодаря встроенной DIN-рейке и четко продуманному расположению вводов;
• Антикоррозийное покрытие увеличивает срок службы даже в условиях повышенной влажности;
• Белый цвет снижает риск ошибок при визуальном контроле и лучше отражает тепло;
• Наличие замка обеспечивает контроль доступа к щиту;
• Поддерживается сертифицированным производителем IEK - гарантия качества и совместимости с другими изделиями серии TITAN.

Ограничения применения

• Не подходит для наружной установки - степень защиты IP31 недостаточна для воздействия дождя, снега или пыли;
• Ограниченное количество модулей (12) - не подходит для сложных щитов с большим числом устройств;
• Комплектация некомплектная - требуется докупить кабельные вводы, заземляющие шины, изоляционные элементы;
• Толщина стенки 0,8–1,0 мм - не рекомендуется для мест с механическими нагрузками или возможными ударами;
• Отсутствуют встроенные вентиляционные каналы - при большой тепловой нагрузке необходим внешний принудительный охладитель.

Примеры использования

• Распределительный щит в квартире - ввод 16–25 А, УЗО, автоматы на освещение и розетки;
• Щит на этаже многоквартирного дома - распределение энергии между несколькими квартирами;
• Оборудование малого цеха - питание станков, светильников, розеток с защитой по 100 А;
• Автоматизация систем управления - место установки PLC, реле, преобразователей частоты.

Практические советы

• Перед монтажом проверьте посадочные отверстия под кабели - диаметр 31 мм требует соответствующих вводов (например, KVT, ABB);
• При установке используйте уровнем - корпус должен быть идеально горизонтальным для равномерного распределения нагрузки;
• Не забудьте подключить заземление к специальному контакту внутри корпуса - он предусмотрен, но не подключен по умолчанию;
• Для долговечности в условиях влажности дополнительно обработайте места вводов герметиком;
• Если планируете расширение щита - выбирайте модель с запасом по модулям, так как этот корпус нельзя удлинить;
• Артикул MKM13-N-12-31-Z совместим с аксессуарами серии TITAN - можно заказывать дверные петли, индикацию, термокарты от того же производителя.
