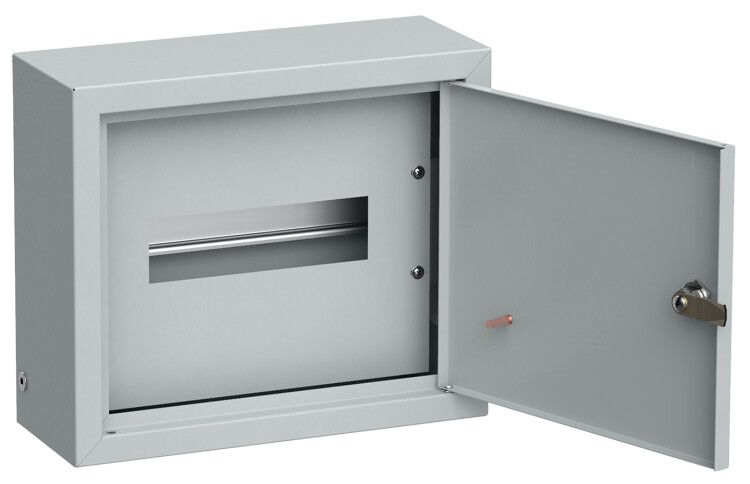

Корпус металлический ЩРн-9 (265х310х120мм) IP31 TITAN 3 IEK MKM14-N-09-31-Z

Корпус металлический ЩРн-9 (265х310х120 мм) IP31 от IEK - это готовый навесной щит для сборки распределительных устройств в условиях сухих помещений. Артикул mkm14-n-09-31-z рассчитан на 9 модулей DIN, имеет три ввода кабеля снизу и надёжную металлическую дверь с замком. Подходит для бытовых и административных объектов.

Назначение и область применения

Корпус металлический ЩРн-9 предназначен для внутренней установки в помещениях с умеренным климатом. Его используют для компоновки автоматических выключателей, УЗО, реле и других модульных устройств в жилых домах, квартирах, гаражах, офисах и небольших производственных помещениях. Корпус ЩРн-9 - базовое решение для однорядного распределительного щита, где важна простота монтажа и доступная цена.

Технические характеристики

• Габариты: 265×310×120 мм (Ш×В×Г)
• Количество модулей DIN: 9 (один ряд)
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Материал корпуса и двери: сталь, толщиной 0,8–1,0 мм
• Цвет: серый
• Наличие DIN-рейки: да, предварительно установленная
• Наличие замка: да, с возможностью запирания
• Количество вводов: 3 отверстия диаметром 31 мм, расположены снизу корпуса
• Способ монтажа: открытая установка на стену
• Тип крышки: закрытого типа, плотно прилегает к раме
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в среднем климате с повышенной влажностью
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Нормативный документ: YKM.001.2015 ТУ

Совместимость и монтаж

Корпус ЩРн-9 совместим со всеми стандартными модульными устройствами шириной 17,5 мм (например, автоматы, УЗО, реле времени). Монтаж выполняется на стену с помощью четырёх крепёжных отверстий в задней стенке. Для фиксации используйте дюбели или саморезы подходящего диаметра. Кабели заводятся через три нижних отверстия Ø31 мм - перед монтажом рекомендуется установить кабельные вводы или гермовводы для обеспечения степени защиты IP31. Напряжение питания - до 1000 В переменного тока, частота 50 Гц.

Безопасность и стандарты

Корпус металлический ЩРн-9 соответствует требованиям ТУ YKM.001.2015 и прошёл лабораторные испытания на механическую прочность и изоляцию. Степень защиты IP31 исключает случайный контакт с токоведущими частями при нормальных условиях. Металлический корпус обеспечивает экранирование от внешних помех. Применение в помещениях с классом опасности по поражению электрическим током - не выше II категории.

Преимущества

• Жёсткая стальная конструкция - устойчив к деформациям при длительной нагрузке
• Предустановленная DIN-рейка снижает время сборки щита
• Запираемая дверь повышает безопасность в местах с ограниченным доступом
• Три ввода снизу позволяют организовать компактную проводку без пересечения кабелей внутри корпуса
• Произведён в России - гарантирует соответствие заявленным параметрам

Ограничения применения

• Не предназначен для установки на улице, в сырых помещениях (ванная, бассейн, подвал без осушения) - степень защиты IP31 недостаточна для воздействия брызг или конденсата
• Не допускается использование в агрессивных средах (высокая химическая активность, солевые пары, пылевые выбросы)
• Не подходит для многорядных схем - максимальное количество модулей - 9, один ряд
• Корпус некомплектный: не входят автоматические выключатели, УЗО, клеммы, кабели - всё необходимо докупать отдельно

Примеры использования

• Главный распределительный щит в двухкомнатной квартире
• Щит освещения и розеток в гараже
• Распределительный шкаф на этаже офисного здания
• Автоматизация системы отопления в коттедже
• Аппаратный щит для малогабаритного оборудования (конвейер, насос)

Практические советы

• Перед монтажом проверьте, что отверстия Ø31 мм соответствуют вашим кабельным вводам - при необходимости просверлите дополнительные отверстия в боковых стенках
• Для долговечности используйте антикоррозийные составы на крепёж и места сверления, особенно в помещениях с высокой влажностью
• При планировании схемы учтите, что 9 модулей - это максимум; если требуется больше - выбирайте модель ЩРн-12 или выше
• При использовании в холодном помещении (гараж, кладовая) убедитесь, что температура не опускается ниже −40C - иначе срок службы сокращается
• Артикул mkm14-n-09-31-z - это точный аналог корпуса ЩРн-9 серии Titan от IEK. При замене проверяйте именно этот артикул, чтобы сохранить совместимость с другими элементами системы
