Корпус метал. навесной 250х250х120 9 мод. IP31 ЩРН-9 | 30201DEK DEKraft APC

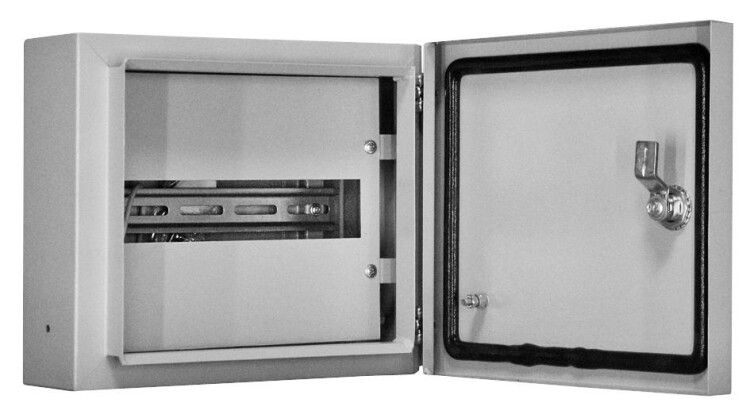

Корпус навесной металлический ЩРН-9 250х250х120 9 модулей IP31 с замком от DEKraft - это надёжный распределительный щит для открытой установки, предназначенный для компактного размещения автоматических выключателей, УЗО и других модульных устройств в условиях сухих помещений. Артикул 30201dek соответствует серии декрафтовских корпусов ЩРН, устойчивых к механическим воздействиям и обеспечивающих базовую защиту от доступа посторонних предметов.

Назначение и область применения

Щит распределительный ЩРН-9 предназначен для внутренней установки в помещениях с нормальной влажностью - жилые дома, офисы, административные здания, производственные участки. Подходит для сборки однорядных распределительных щитов с модульной аппаратурой до 9 единиц. Применяется там, где требуется защита оборудования от случайного прикосновения, но нет необходимости в герметичности или защите от воды.

Технические характеристики

• Формат: 9 модулей × 18 мм (1 ряд), габариты 250×250×120 мм
• Материал корпуса: сталь толщиной 0,9–1,2 мм
• Степень защиты: IP31 - защита от твёрдых предметов диаметром более 2,5 мм и вертикально падающих капель воды
• Номинальный ток: 125 А - допустимая нагрузка на вводной кабель
• Напряжение: 220 В переменного тока
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, в среднем климате с повышенной влажностью
• Количество вводов: 6 - три отверстия Ø36 мм сверху, три - снизу
• Цвет: серый (RAL 7035)
• Наличие DIN-рейки: да - стандартная рейка для крепления модульных устройств
• Наличие замка: да - с ключом, предотвращает несанкционированный доступ
• Комплектность: некомплектный - без внутреннего оборудования, только корпус и крепёж
• Нормативы: ГОСТ 14254-96 (защита IP), ГОСТ 15150-69 (климатические условия)

Совместимость и монтаж

Щит ЩРН-9 совместим со всеми типами модульных устройств, соответствующих стандарту DIN EN 60715 (ширина 17,5 мм на модуль). Монтаж выполняется на стену с помощью четырёх крепёжных отверстий в задней стенке корпуса. Для подключения кабелей используются подготовленные вводы: по три отверстия Ø36 мм сверху и снизу. На дверце и корпусе предусмотрены болты для подключения заземляющего провода. Шины N и PE уже установлены внутри - достаточно подключить к ним провода.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14254-96 (IP31) и ГОСТ 15150-69. Защита обеспечивает исключение доступа к токоведущим частям пальцами или инструментами диаметром менее 2,5 мм. Наличие замка и съёмной фальшпанели снижает риск случайного контакта с напряжением при обслуживании. Не предназначен для установки вне помещений или во влажных средах - вода может попасть через вводы и вызвать коррозию или пробой изоляции.

Преимущества

• Высокая прочность стального корпуса - устойчив к ударным нагрузкам и деформациям
• Чёткая разбивка на 9 модулей - удобно планировать комплектацию
• Подготовленные вводы сверху/снизу - позволяют гибко организовать подвод кабеля
• Встроенная DIN-рейка и шины N/PE - экономят время на сборке
• Замок с ключом - повышает безопасность и соответствие правилам электроустановок
• Серый цвет RAL 7035 - универсальный, не требует покраски после монтажа

Ограничения применения

• Не подходит для установки на улице, в сырых помещениях, банях, подвалах - IP31 не защищает от брызг и конденсата
• Не рассчитан на работу при температурах ниже −25C или выше +40C
• Нет встроенной защиты от перегрузок или коротких замыканий - необходимо использовать внешние автоматы
• Корпус некомплектный - все устройства (Автоматы, УЗО, шины) заказываются отдельно
• Ограниченная глубина (120 мм) - не позволяет установить крупные устройства типа многополюсных УЗО с высокими габаритами

Примеры использования

• Электрощит в квартире - распределение питания по комнатам, освещению, розеткам
• Административное здание - группировка автоматов по этажам или отделам
• Производственный цех - питание маломощных станков, светильников, систем управления
• Общественные объекты - щиты в коридорах, туалетах, кладовых

Практические советы

• Перед монтажом проверьте, что толщина стены позволяет плотно прижать корпус - используйте анкеры подходящего размера
• Выбирайте кабели сечением, соответствующим номинальному току 125 А - минимум 16 мм2 медный
• При использовании вводов сверху/снизу - обязательно заполните свободные отверстия заглушками, чтобы сохранить степень защиты
• Не забудьте подключить заземление: болт на дверце и болт на корпусе должны быть соединены между собой и с контуром заземления
• Для увеличения числа модулей - выбирайте модели с двумя рядами, так как этот щит имеет только один
• При работе в холодном помещении - учтите, что пластиковые детали (например, крышки) становятся хрупкими - обращайтесь осторожно
