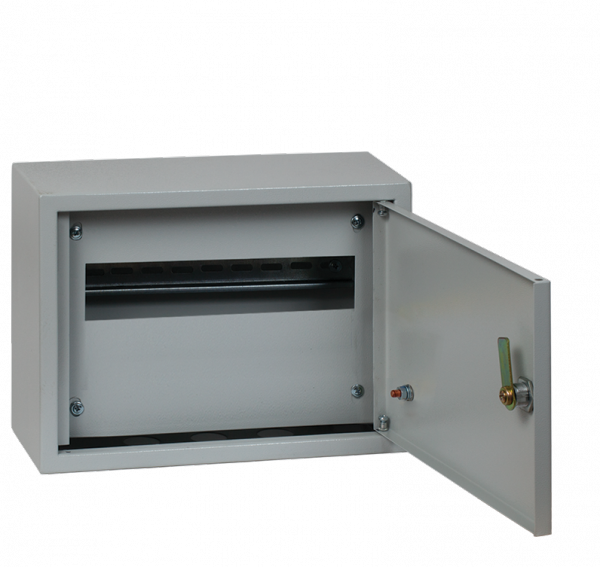

Щит распределительный навесной ЩРН-9 (ВхШхГ) 220х300х120мм IP31 Basic | mb21-9-bas EKF

Щит распределительный навесной ЩРН-9 (220х300х120 мм) IP31 Basic от EKF предназначен для внутренней установки коммутационного оборудования в условиях умеренного климата. Это бюджетная версия из серии Basic, рассчитанная на небольшие нагрузки - идеально подходит для жилых домов, офисов и объектов с невысокими требованиями к защите. Артикул mb21-9-bas соответствует модели с 9 модулями DIN.

Назначение и область применения

Щит распределительный навесной ЩРН-9 используется для сборки и защиты автоматических выключателей, УЗО, реле и других модульных устройств мощностью до 125 А. Подходит для распределения электроэнергии внутри помещений: квартиры, частные дома, административные здания, подъезды, технические помещения. Применяется там, где нет воздействия воды, пыли или механических ударов.

Технические характеристики

• Габариты: 220×300×120 мм - компактный размер для ограниченного пространства.
• Количество модулей DIN: 9 - позволяет установить до девяти стандартных модулей шириной 17,5 мм каждый.
• Номинальный ток: 125 А - максимальный допустимый ток через входную группу.
• Напряжение: 380 В - работает в трёхфазных сетях переменного тока.
• Степень защиты: IP31 - предохраняет от крупных частиц пыли (более 2,5 мм) и капель воды, падающих вертикально.
• Материал корпуса: сталь - прочный, но требует осторожного обращения при монтаже.
• Тип крышки: с вырезами - обеспечивает доступ к проводникам без демонтажа крышки.
• Закрытие: цилиндровый замок - надёжное запирание, ключевой тип фиксации.
• Климатическое исполнение: УХЛ3 - предназначено для работы при температуре от −25C до +40C и влажности до 80%.
• Цвет: RAL 7035 (серый) - универсальный оттенок для интерьеров.
• ДИН-рейка: есть - готова к установке модульных аппаратов.
• Гарантия: 60 месяцев - один из самых длинных сроков среди аналогичных решений.

Совместимость и монтаж

Щит распределительный навесной ЩРН-9 монтируется открытым способом на стену с помощью шурупов. Для этого предусмотрены два кронштейна на задней стенке. Диаметр отверстий под крепление - 5 мм. Корпус совместим со всеми стандартными DIN-рейками типа TS35. Максимальная глубина установленного оборудования - 100 мм; устройства с большей глубиной могут не поместиться. Кабели заводятся через перфорированные отверстия в боковых и нижних стенках - перед монтажом их необходимо просверлить дополнительно, если требуется герметизация.

Безопасность и стандарты

Изделие соответствует техническому условию ТУ 3434-001-96504521-2007. Отличается от сертифицированных щитов по ГОСТ Р 51321.1 тем, что не проходило обязательные испытания на термическую стойкость и ударную прочность. Серия Basic не рекомендуется для промышленных объектов с повышенным риском повреждения или влажной средой. Наличие замка соответствует нормам безопасности для мест массового доступа.

Особенности конструкции

Щит распределительный навесной ЩРН-9 имеет более тонкий металл по сравнению с серией PROxima - это снижает вес и стоимость, но делает корпус менее устойчивым к деформации при неправильном монтаже. Отсутствие поводков заземления и монтажного комплекта требует самостоятельной подготовки всех элементов связи. Цифровые метки и этикетки не входят в комплект - маркировку следует делать самостоятельно.

Преимущества

• Низкая цена благодаря оптимизации материалов и комплектации.
• Наличие замка - исключает случайное открывание.
• Высота 300 мм удобна для установки двухрядных устройств (например, УЗО+Автомат).
• Поддерживается гарантия 5 лет - выше среднего уровня для бюджетных решений.
• Совместим с любыми популярными модульными аппаратами (ABB, Schneider, IEK и другими).

Ограничения применения

• Не применяется во влажных помещениях (ванная, баня, подвалы) - степень защиты IP31 недостаточна.
• Не подходит для внешней установки - даже временная эксплуатация на улице опасна.
• Не рекомендуется для промышленных участков с вибрациями, химическими выбросами или постоянным контактом с пылью.
• Отсутствие заземляющего контура в комплекте требует дополнительных работ - нельзя использовать “как есть”.
• Тонкий металл легко гнётся при затяжке болтов слишком сильно - соблюдайте момент затяжки.

Примеры использования

• Электрощит в квартире для группы освещения и розеток.
• Распределительный щит на этаже многоквартирного дома.
• Шкаф управления насосной станцией в подвале сухого помещения.
• Общий щит в офисе для питания компьютеров и оргтехники.

Практические советы

• Перед монтажом проверьте, чтобы все модули помещались в 9 слотов - некоторые устройства имеют двойную ширину.
• Из-за малой толщины стали используйте пластиковые или медные шайбы под головки саморезов - так снизится риск продавливания.
• Для лучшей организации проводов купите отдельно клеммы, трубки и хомуты - они не входят в комплект.
• Если нужна защита от пыли и влаги - переходите на модель с IP54 или выше, например, из серии PROxima.
• Помните: этот щит - эконом-решение. Он не заменит профессиональный шкаф для серверных или производственных систем.
