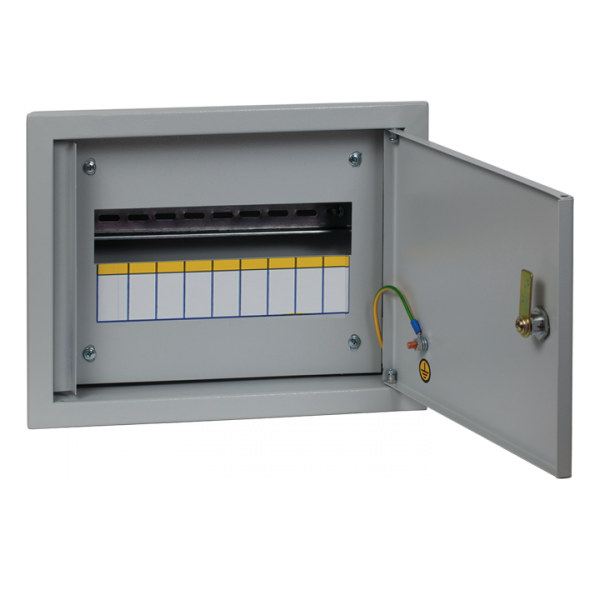

Щит распределительный встраиваемый ЩРВ-9 (ВхШхГ) 260х340х120мм IP31 PROxima | mb11-9 EKF

Щит распределительный встраиваемый ЩРВ-9 IP31 260х340х120 с замком от бренда EKF серии PROxima — компактное решение для скрытой установки в стене, предназначенное для размещения автоматических выключателей, УЗО и другого модульного оборудования на одной DIN-рейке. Артикул mb11-9 подходит для слаботочных и силовых систем в условиях умеренного климата.

Назначение и область применения

Щит распределительный ЩРВ-9 используется для распределения электроэнергии внутри зданий. Подходит для монтажа в жилых домах, офисах, административных и производственных помещениях. Благодаря скрытому способу установки сохраняет эстетику интерьера. Применяется там, где требуется надежная защита коммуникаций и доступ к оборудованию только через замок — например, в подъездах, технических шкафах, котельных.

Технические характеристики

• Напряжение: 380 В — рассчитан на трёхфазную сеть
• Номинальный ток: 63 А — максимальный допустимый ток ввода
• Количество модулей DIN: 9 — позволяет установить до девяти стандартных модулей (например, три трехполюсных автомата + два УЗО)
• Степень защиты: IP31 — защита от твердых предметов больше 2,5 мм и вертикально падающих капель воды
• Материал корпуса: сталь толщиной 0,8 мм — прочная, но не антикоррозийная без покрытия
• Климатическое исполнение: УХЛ3 — работает при температуре от −25°C до +40°C, в помещениях с повышенной влажностью
• Глубина монтажа: 110 мм — требует соответствующего углубления в стене
• Количество вводов: 3 отверстия диаметром 30 мм — расположены снизу, для ввода кабелей
• Цвет: RAL 7035 (серый металлик)
• Гарантия: 60 месяцев

Совместимость и монтаж

Щит распределительный ЩРВ-9 имеет встроенную DIN-рейку, совместимую со всеми стандартными модулями (ABB, Schneider, Legrand, IEK и другими). Монтаж осуществляется в нишу стены глубиной не менее 110 мм. Для фиксации используются анкеры или саморезы — в комплект они не входят. Открытие двери происходит с помощью цилиндрового замка — ключ не входит в комплект. Кабели заводятся через три круглых отверстия в основании корпуса; их можно расширить при необходимости. Корпус не имеет предварительно просверленных отверстий для крепления внутри ниши — необходимо делать их самостоятельно.

Безопасность и стандарты

Изготовлен в соответствии с ТУ 3434-001-96504521-2007. Обладает механической защитой от случайного прикосновения к токоведущим частям. Наличие замка исключает несанкционированный доступ. Фосфатирование и порошковое покрытие повышают устойчивость к коррозии, однако в условиях постоянной сырости рекомендуется периодическая проверка состояния внутренних элементов.

Преимущества

• Высокая жесткость корпуса благодаря сварной конструкции
• Защита от внешнего воздействия — IP31 достаточна для большинства помещений
• Совместимость с любым модульным оборудованием
• Экономия места — скрытая установка не занимает полезную площадь
• Долгий срок службы — гарантия 5 лет, материал производства — российская сталь

Ограничения применения

• Не подходит для наружной установки — степень защиты IP31 недостаточна для улицы
• Не защищен от попадания пыли и струй воды — нельзя использовать в сырых цехах, банях, подвалах с протечками
• Комплектация некомплектная — нет крепежа, ключей, клемм, проводов, заземления
• Ограниченное количество модулей — 9 единиц не хватит для крупных распределительных щитов
• Требуется точное соблюдение глубины ниши — при меньшей глубине невозможно установить

Примеры использования

• Распределительный щит квартиры — размещение автоматов на кухню, ванную, розетки и освещение
• Подъездный щит многоквартирного дома — управление светом в лестничной клетке
• Технический шкаф в офисе — питание серверов, сетевого оборудования
• Небольшие мастерские — контроль питания станков, сварочного аппарата

Практические советы

• Перед монтажом проверьте глубину ниши — она должна быть минимум 110 мм, иначе дверь не закроется
• Используйте кабельные вводы с уплотнителями — даже при IP31 снижается риск попадания влаги
• Выбирайте замок с запасом по количеству ключей — один ключ часто теряется
• Не перегружайте щит — суммарная мощность всех автоматов не должна превышать 63 А
• При установке в деревянном каркасе используйте негорючие прокладки между корпусом и древесиной
• Артикул mb11-9 — это именно модель ЩРВ-9, а не ЩРн. Разница в типе установки: встраиваемый vs накладной
