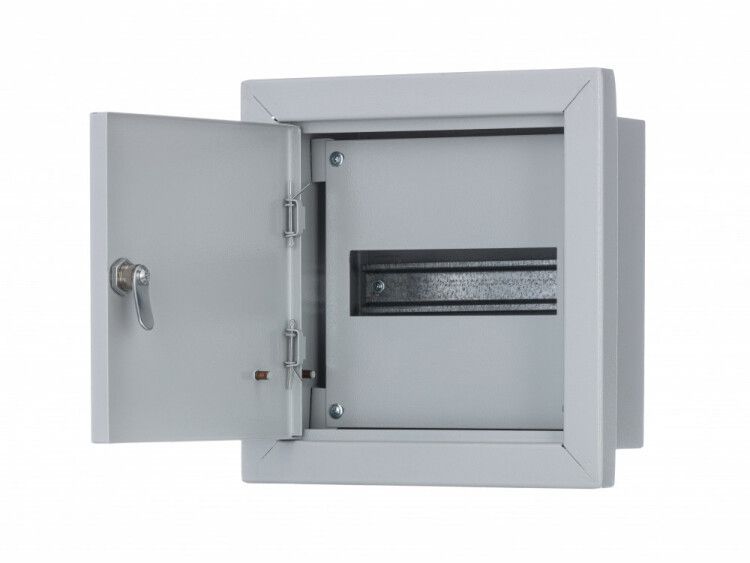

Корпус встраиваемый 280х280х120 12 мод. IP31 ЩРВ-9 метал. DEKraft 30106DEK APC

Корпус встраиваемый металлический 280x280x120 9/12 модулей IP31 ЩРВ-9 от DEKRAFT - это компактная металлическая ниша для скрытой установки распределительных устройств в стене. Подходит для монтажа автоматических выключателей, УЗО и других модульных аппаратов в жилых и коммерческих зданиях.

Назначение и область применения

Корпус ЩРВ-9 предназначен для внутренней установки в стену и служит основой для сборки электрических щитов. Он защищает оборудование от внешнего воздействия и обеспечивает удобный доступ к модулям после окончательной отделки помещения. Применяется в квартирах, офисах, административных зданиях и других объектах, где требуется эстетичный и безопасный монтаж электрооборудования внутри стены.

Технические характеристики

• Размеры корпуса: 280×280×120 мм (ширина × высота × глубина)
• Глубина монтажа: 100 мм - позволяет устанавливать корпус в стандартную штробу без выхода за уровень стены
• Количество модулей: до 12 модулей шириной 17,5 мм (соответствует 9–12 модулей в зависимости от типа аппаратов)
• Материал: сталь с покрытием - прочная и долговечная конструкция
• Цвет: серый - соответствует стандартному цвету большинства электромонтажных изделий
• Степень защиты: IP31 - защита от твердых предметов диаметром более 2,5 мм и капель воды, падающих вертикально
• Наличие DIN-рейки: да - встроена для фиксации модульного оборудования
• Тип крышки: закрытого типа - герметичная, предотвращает попадание пыли и посторонних предметов
• Гарантия: 36 месяцев

Совместимость и монтаж

Корпус ЩРВ-9 совместим со всеми стандартными модульными устройствами: автоматическими выключателями, УЗО, реле напряжения, счетчиками и другими приборами на DIN-рейке. Монтаж выполняется в подготовленную нишу в стене. Глубина 100 мм требует минимального объема штробы - подходит для бетонных, кирпичных и гипсокартонных перегородок. Для надежной фиксации рекомендуется использовать раствор или специальные анкеры. Крышка крепится на петлях и открывается на 180° для удобного обслуживания.

Безопасность и стандарты

Степень защиты IP31 соответствует требованиям ГОСТ 14254 и обеспечивает базовый уровень безопасности в условиях сухих помещений. Корпус исключает случайный контакт с токоведущими частями при установленной крышке. Наличие металлической конструкции гарантирует эффективное экранирование и возможность заземления через корпус.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу
• Удобство монтажа в готовую стену - не требует дополнительных кронштейнов
• Чётко ограниченное количество модулей - позволяет точно планировать комплектацию щита
• Закрытая крышка снижает риск повреждения оборудования во время ремонта или отделочных работ
• Серый цвет маскирует следы коррозии и царапин, сохраняет внешний вид длительное время

Ограничения применения

• Не предназначен для установки на улице или в сырых помещениях - IP31 недостаточен для защиты от брызг и влаги
• Подходит только для скрытой установки; не используется как настенный или поверхностный щит
• Не допускается использование в средах с агрессивными химическими веществами или повышенной запылённостью
• Максимальная нагрузка по модулям - 12 единиц; при использовании крупногабаритных устройств (например, АВ с большим количеством полюсов) фактическое число мест может быть меньше

Примеры использования

• Электрощиток в квартире для групп освещения и розеток
• Распределительный щит в офисном помещении с УЗО и автоматами
• Центральный щит в подъезде многоквартирного дома
• Локальная система управления оборудованием в торговой точке

Практические советы

• Перед монтажом проверьте глубину штробы - она должна быть минимум 100 мм, чтобы корпус полностью ушел в стену
• Используйте только модули с шириной 17,5 мм - другие форматы (например, 22,5 мм) не поместятся в полный набор из 12 мест
• Обязательно выполните заземление корпуса через клемму или проводник, если он предусмотрен конструкцией
• При работе с гипсокартоном используйте усиленные крепления - металл весит больше, чем пластиковые аналоги
• Щит ЩРВ-9 от DEKRAFT совместим с другими элементами серии Dekraft. Корпуса металлические - можно собирать унифицированные системы
