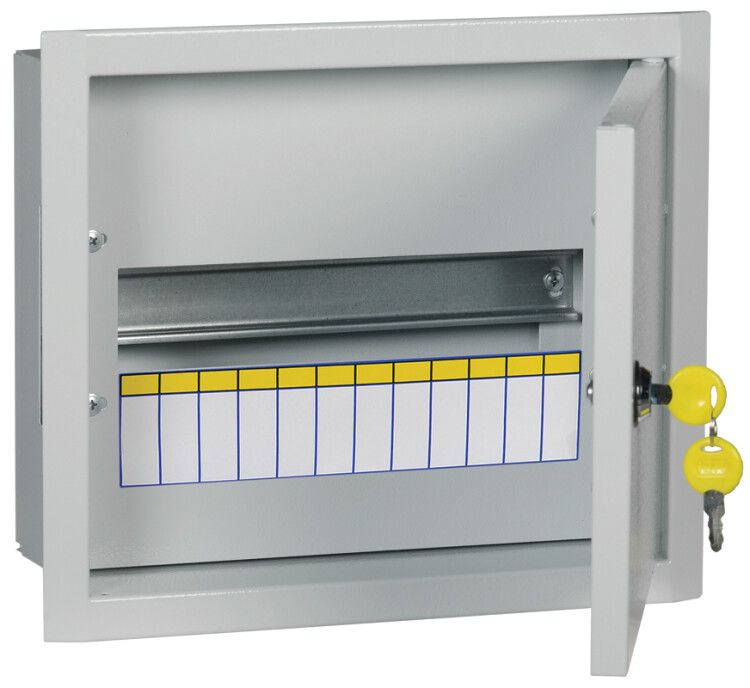

Корпус распределительный TITAN 3 ЩРв-12, 12 модулей, IP31 IEK MKM14-V-12-30-T

Корпус металлический ЩРв-12 (265х310х120 мм) IP31 от IEK - это встраиваемый распределительный щит из стали с защитой IP31, рассчитанный на 12 модулей DIN и номинальный ток 100 А. Подходит для скрытой установки в стенах жилых и офисных помещений. Артикул mkm14-v-12-30-t.

Назначение и область применения

Корпус металлический ЩРв-12 предназначен для внутренней установки в стеновые ниши и используется для компоновки бытовых и коммерческих электрощитов. Обеспечивает защиту автоматических выключателей, УЗО, счетчиков и других устройств на DIN-рейке. Применяется в квартирах, частных домах, офисах и административных зданиях. Подходит для систем освещения, розеточных групп и маломощного силового оборудования.

Технические характеристики

• Форм-фактор: 265×310×120 мм (Ш×В×Г)
• Глубина монтажа: 125 мм - позволяет устанавливать в стандартные ниши без выпиливания лишнего пространства
• Количество модулей DIN: 12 (один ряд)
• Номинальный ток: 100 А - допустимая нагрузка на вводной автомат
• Степень защиты: IP31 - защита от твердых предметов >2,5 мм и вертикально падающих капель воды
• Материал корпуса и двери: сталь, толщиной 0,8–1,0 мм
• Цвет: серый
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в помещениях с нормальной влажностью
• Количество вводов: два - по одному прямоугольному отверстию 140×30 мм сверху и снизу для ввода кабеля
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Нормативный документ: YKM.001.2015 ТУ

Совместимость и монтаж

Корпус металлический ЩРв-12 совместим со всеми стандартными модульными аппаратами (автоматы, УЗО, реле) шириной 17,5 мм на DIN-рейке. Внутренняя высота позволяет размещать устройства до 12 модулей без перегрузки. Монтаж осуществляется методом скрытой установки - щит встраивается в стену, фиксируется анкерами или раствором. Открытие двери происходит на петлях, доступ к оборудованию - спереди. Для герметизации вводов рекомендуется использовать пластиковые вводы или сальники, так как сами отверстия не имеют уплотнителей.

Безопасность и стандарты

Корпус соответствует требованиям ТУ YKM.001.2015 и имеет класс защиты IP31, что исключает попадание крупных инструментов и капель воды внутрь. Наличие замка предотвращает несанкционированный доступ. Климатическое исполнение УХЛ3 гарантирует надежную работу в условиях средних широт России. Сертифицирован в реестре радиоэлектронной продукции (код РЭ-237/19).

Преимущества

• Оптимальная глубина 125 мм - легко встраивается даже в тонкие стены
• Жесткая стальная конструкция - устойчив к механическим воздействиям
• Два ввода (сверху и снизу) - гибкость прокладки кабелей
• Наличие DIN-рейки - готов к монтажу сразу после установки
• Запирающаяся дверь - безопасность и соответствие правилам ЭБ

Ограничения применения

• Не подходит для наружной установки - IP31 не защищает от дождя и брызг
• Не предназначен для мощных промышленных объектов - ограниченный ток 100 А и малая глубина
• Некомплектный - требует самостоятельной закупки DIN-рейки, вводов, крепежа и оборудования
• Не имеет встроенной вентиляции - при большой плотности компоновки возможен перегрев

Примеры использования

• Главный распределительный щит в квартире с 12 модулями (автоматы, УЗО, счетчик)
• Щит освещения в офисном помещении
• Подъездный щит в многоквартирном доме
• Распределительный щит для системы теплого пола или кондиционирования

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум 130 мм с учетом отделки
• Используйте вводы с уплотнением (например, KVT или IEK) для защиты от пыли и влаги
• Не перегружайте щит более чем 12 модулями - это нарушит теплообмен и затруднит обслуживание
• При использовании в сыром помещении (ванная, подвал) дополнительно убедитесь в герметичности всех вводов
• Артикул mkm14-v-12-30-t - единственный вариант этого формата в серии TITAN; аналоги от других брендов могут отличаться по размерам
