Щит распределительный встраиваемый ЩРВ-12 (ВхШхГ) 260х340х120мм IP31 PROxima | mb11-12 EKF

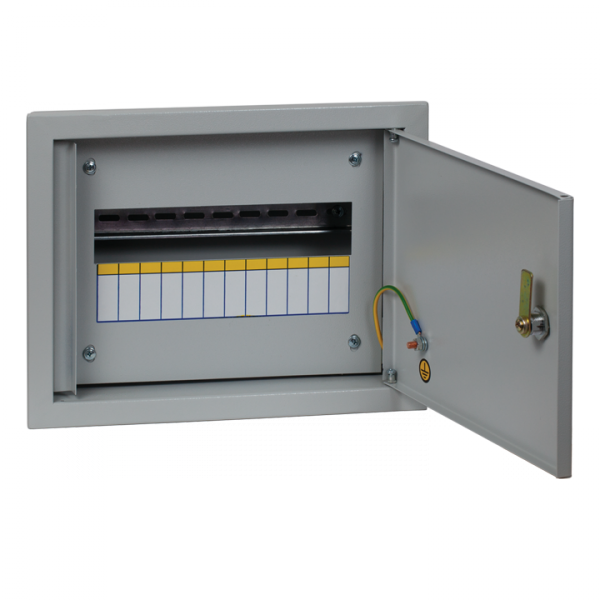

Щит распределительный встраиваемый ЩРВ-12 (260х340х120) IP31 с замком от бренда EKF серии PROxima предназначен для компактного размещения автоматических выключателей, УЗО и другого модульного оборудования внутри стен. Артикул mb11-12 подходит для скрытой установки в стенах из бетона, кирпича или гипсокартона.

Назначение и область применения

Щит распределительный встраиваемый ЩРВ-12 используется для организации внутренних распределительных сетей напряжением до 380 В. Подходит для монтажа в жилых домах, офисах, производственных помещениях и объектах коммунальной инфраструктуры. Обеспечивает безопасную и упорядоченную сборку модульных устройств - автоматов, счетчиков, реле, контакторов.

Технические характеристики

• Напряжение: 380 В - рассчитан на трёхфазные сети с максимальным рабочим током 63 А
• Количество модулей DIN: 12 - позволяет установить до 12 стандартных модулей шириной 17,5 мм
• Степень защиты: IP31 - предохраняет от твёрдых предметов больше 2,5 мм и вертикальных капель воды
• Корпус: сталь толщиной 0,8 мм, фосфатированная и покрытая порошковой краской - устойчив к коррозии
• Глубина монтажа: 110 мм - требует нишу в стене минимум такой же глубины
• Количество вводов: 3 отверстия диаметром 30 мм - расположены снизу для ввода кабелей
• DIN-рейка: встроена - совместима с любым стандартным модульным оборудованием
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Цвет: серый - соответствует типовой цветовой гамме электрооборудования
• Гарантия: 60 месяцев - один из самых длинных сроков в классе аналогичных изделий

Совместимость и монтаж

Щит распределительный встраиваемый ЩРВ-12 монтируется исключительно в подготовленную нишу стены. Для этого требуется просверлить отверстия под крепления, заделать рамку раствором и выровнять поверхность. Кабели заводятся через три нижних отверстия Ø30 мм - можно использовать пластиковые вводы или муфты. Корпус имеет фланец по периметру - он плотно прилегает к плоскости стены после монтажа. Замок цилиндрового типа совместим с ключами стандартного формата. Сборка внутри: все устройства крепятся на DIN-рейке, провода прокладываются с запасом 15–20 см.

Безопасность и стандарты

Изделие соответствует техническому условию ТУ 3434-001-96504521-2007. Конструкция исключает случайный доступ к токоведущим частям при закрытой двери. Материал корпуса - сталь по ГОСТ 1050-88 - обеспечивает механическую прочность и долговечность. Наличие замка препятствует неквалифицированному вмешательству. Применение в помещениях с нормальной влажностью и отсутствием агрессивных паров.

Преимущества

• Высокая жёсткость корпуса благодаря сварной конструкции - не деформируется при нагрузках
• Защита от коррозии - фосфатирование и порошковое покрытие увеличивают срок службы
• Фиксация двери замком - повышает безопасность в общественных и промышленных зонах
• Чёткая привязка к стандартным размерам - легко сочетается с другими решениями EKF PROxima
• Поддержка рекомендованного проектного ассортимента - снижает риск ошибок при проектировании

Ограничения применения

• Не подходит для наружной установки - степень защиты IP31 недостаточна для открытых площадок
• Не допускается использование в местах с постоянными брызгами, струями воды или высокой запылённостью
• Ограниченное количество модулей (12) - не подходит для сложных систем с большим числом аппаратов
• Корпус не содержит встроенного терморегулятора или вентиляции - при высоких тепловыделениях возможен перегрев
• Некомплектный состав - необходимо дополнительно приобрести DIN-рейку, клеммы, вводы, крепеж

Примеры использования

• Распределительный щит в квартире - управление светом, розетками, кондиционером
• Общий этажный щит в многоквартирном доме - распределение энергии между несколькими единицами
• Щит управления на участке производства - питание маломощных станков, насосов, освещения
• Аппаратный шкаф в административном здании - размещение УЗО, автоматов, реле времени

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть не менее 110 мм, иначе щит не войдёт
• Используйте вводы с резиновыми уплотнителями - они предотвращают попадание пыли и влаги
• Не забудьте оставить свободное место вокруг щита - для удобства обслуживания и теплоотвода
• При большом количестве кабелей используйте кабельные каналы - так легче организовать маршруты
• Выбирайте модульное оборудование с учётом суммарного тока - не превышайте 63 А на входе
• Щит распределительный ЩРВ-12 от EKF PROxima лучше всего применять там, где важна надёжность и долговечность, а не эстетика - он не предназначен для декоративной отделки
