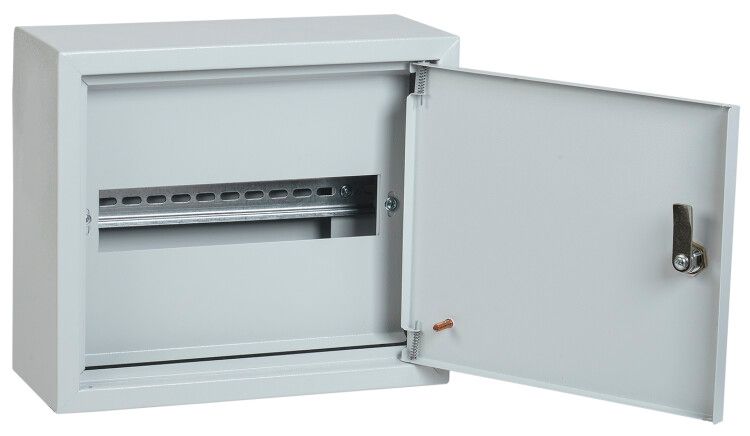

Корпус металлический ЩРн-12з (ВхШхГ) 265х310х120мм IP31 | MKM14-N-12-31-Z-G GENERICA IEK

Корпус металлический ЩРн-12з (265х310х120 мм) IP31 от GENERICA и IEK - это надёжная стальная конструкция для монтажа модульного оборудования в распределительных щитах. Подходит для открытой установки в помещениях с умеренным климатом, обеспечивает защиту от доступа к опасным частям и попадания крупных частиц пыли.

Назначение и область применения

ЩРн-12з предназначен для сборки электрощитов, где требуется размещение до 12 модулей DIN. Он используется для ввода и распределения электроэнергии в сетях 230/400 В, а также для защиты цепей от перегрузок и коротких замыканий. Применяется в промышленных объектах, жилых зданиях, офисах и на объектах инфраструктуры, где нужна компактная и прочная защита коммутационной аппаратуры.

Технические характеристики

• Габариты: 265×310×120 мм - позволяет разместить 12 модулей DIN в одном ряду
• Материал корпуса: сталь - обеспечивает механическую прочность и долговечность
• Степень защиты: IP31 - защищает от предметов диаметром более 2,5 мм и вертикально падающих капель воды
• DIN-рейка: встроена - совместима со всеми стандартными модулями (Автоматы, УЗО, контакторы и т.п.)
• Тип крышки: закрытого типа - герметичная, с возможностью запирания
• Способ монтажа: открытая установка - крепится на стену с помощью кронштейнов или болтов
• Климатическое исполнение: УХЛ3 - работает при температурах от -60 C до +40 C
• Цвет: серый - соответствует промышленному дизайну
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

ЩРн-12з совместим с любыми устройствами, установленными на DIN-рейке шириной 35 мм. Для монтажа используются предварительно подготовленные отверстия в задней стенке корпуса. Крепление осуществляется на стену с помощью четырёх точек фиксации. Коробка рассчитана на одиночную установку - не предназначена для встраивания в стены или группового монтажа без зазора между соседними шкафами. Перед установкой проверьте соответствие посадочных отверстий вашему типу крепления.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями ГОСТ Р МЭК 62208 и ГОСТ Р 51321.1. Степень защиты IP31 гарантирует безопасность при случайном прикосновении к внутренним элементам через решётку или щели. Наличие закрытой крышки исключает доступ к токоведущим частям без инструментов. Сертифицирован для работы в условиях, допускаемых классом УХЛ3.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу
• Встроенная DIN-рейка снижает время сборки щита
• Широкий диапазон рабочих температур - подходит для холодных помещений и неотапливаемых зон
• Серый цвет не выгорает и легко сочетается с другими элементами инфраструктуры
• Рекомендован для проектирования - подтверждённая совместимость с типовыми решениями

Ограничения применения

• Не подходит для установки во влажных средах с постоянным воздействием брызг или струй воды - IP31 недостаточно для таких условий
• Не предназначен для наружного монтажа без дополнительной защиты от осадков и прямого солнца
• Ограниченная глубина (120 мм) не позволяет разместить устройства с большими габаритами, такие как некоторые преобразователи частоты или мощные автоматические выключатели
• Не имеет встроенной системы вентиляции - при высокой плотности модулей возможен перегрев; требует принудительного охлаждения в нагруженных системах

Примеры использования

• Распределительный щит в административном здании - питание освещения, розеток и бытовых приборов
• Щит управления на конвейере - защита двигателей и контроллеров
• Аварийный щит в холодильной камере - работа при низких температурах
• Подъездный щит в многоквартирном доме - ввод и распределение энергии по этажам

Практические советы

• Перед монтажом убедитесь, что посадочные отверстия в стене совпадают с крепёжными отверстиями корпуса - габариты 265×310 мм требуют точного расположения
• Используйте термостойкие провода и клеммы, особенно при работе на нижнем пределе температур (-60 C)
• При установке в местах с повышенной пыльностью - регулярно проверяйте состояние уплотнителей крышки
• Для удобства обслуживания оставляйте минимум 10 см свободного пространства перед крышкой
• ЩРн-12з - оптимальный выбор, когда нужно компактно разместить 12 модулей без избыточного объема; если планируете больше - выбирайте модели с 18–24 модулями
