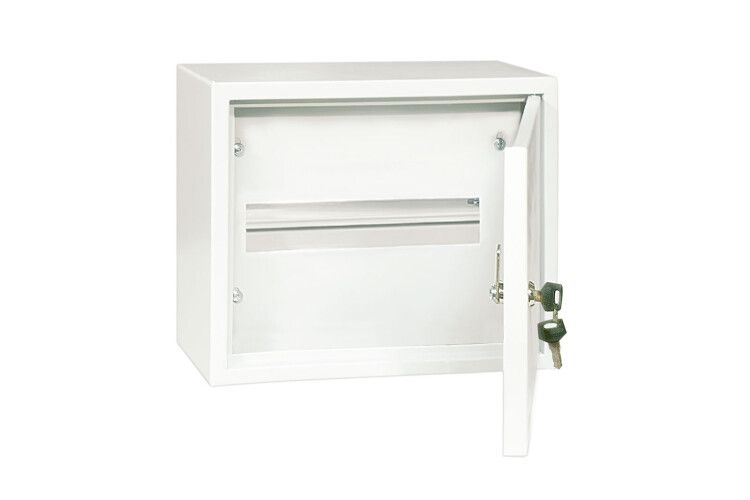

Корпус металлический ЩРН-12 (265х310х120) - SQ0905-0011 TDM

Щит распределительный навесной ЩРН-12 (265х310х120) IP31 от TDM ELECTRIC предназначен для компактного монтажа в помещениях внутри зданий - используется для приёмки, распределения электроэнергии и защиты отходящих линий от перегрузок и КЗ. Корпус из стали с порошковым покрытием обеспечивает долговечность, а наличие DIN-рейки и замка делает его удобным для профессионального использования.

Назначение и область применения

Щит распределительный навесной ЩРН-12 (265х310х120) IP31 применяется в одно- и трёхфазных сетях переменного тока 380/220 В, 50 Гц. Он служит для:

• приёма электрической энергии от вводного устройства;
• распределения нагрузки по групповым автоматическим выключателям;
• защиты отходящих линий от перегрузок и коротких замыканий;
• необходимости редких операций включения и отключения.

Подходит для установки в жилых домах, офисах, административных и производственных помещениях. Не предназначен для уличного монтажа или мест с высокой влажностью.

Технические характеристики

• Габариты: 265×310×120 мм (Ш×В×Г);
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм (например, отверток) и вертикально падающих капель воды;
• Количество модулей: 12 (стандартные модули шириной 17,5 мм каждый);
• Материал корпуса: сталь с текстурированным полиэстеровым порошковым покрытием (RAL 7035 - серый);
• Количество дверей: одна;
• Тип закрытия: механический замок;
• DIN-рейка: есть - для монтажа автоматических выключателей, УЗО, контакторов;
• Внутренняя глубина: 120 мм - позволяет размещать стандартные модули до 4P и некоторые комбинированные устройства;
• Количество рядов: один - одностороннее расположение оборудования;
• Способ монтажа: навесной - крепится на стену через отверстия в боковых стенках.

Совместимость и монтаж

Щит распределительный навесной ЩРН-12 (265х310х120) IP31 совместим со всеми устройствами, соответствующими стандарту DIN EN 60715 (модуль 17,5 мм). Для монтажа требуется:

• поверхность из прочного материала (бетон, кирпич, гипсокартон на жёстком основании);
• дрель и сверло по металлу/камню для фиксации саморезами или анкерами;
• запас места вокруг щита - минимум 50 мм с каждой стороны для доступа к клеммам и проводке;
• провода сечением до 16 мм2 - внутренняя глубина 120 мм ограничивает использование крупных кабелей с массивными наконечниками.

Петли быстросъёмные - позволяют легко снимать дверцу для обслуживания. Элементы заземления на дверце обеспечивают надёжное соединение с корпусом при закрытом положении.

Безопасность и стандарты

Щит распределительный навесной ЩРН-12 (265х310х120) IP31 соответствует требованиям к распределительным устройствам для внутренней установки. Степень защиты IP31 исключает попадание крупных инструментов и капель воды - что достаточно для сухих помещений. Наличие замка предотвращает неквалифицированный доступ. Все материалы соответствуют нормам пожарной безопасности для электротехнических изделий.

Преимущества

• Порошковое покрытие устойчиво к царапинам, коррозии и воздействию чистящих средств;
• Оптимальные размеры - не занимает много места, но вместительно для 12 модулей;
• Наличие DIN-рейки и замка - повышает безопасность и скорость сборки;
• Перенавешиваемая дверца - можно открывать влево или вправо в зависимости от условий монтажа;
• Декоративная рамка с отгибом - позволяет использовать щит даже при частичном встраивании в нишу.

Ограничения применения

• Не предназначена для открытого монтажа на улице - степень защиты IP31 недостаточна для дождя, пыли или влаги;
• Внутренняя глубина 120 мм не позволяет установить крупные устройства типа АВ с большим числом полюсов и сложной конструкцией (например, некоторые модели с функциями управления);
• Один ряд модулей - затрудняет организацию сложных систем с множеством ответвлений;
• Нет встроенной системы вентиляции - не рекомендован для помещений с постоянным нагревом оборудования (например, рядом с мощными преобразователями).

Примеры использования

• Распределительный щит этажа в многоквартирном доме - для групп освещения, розеток и кухонной техники;
• Щит в офисе - для питания компьютеров, принтеров и кондиционеров;
• Производственный участок - для контроля маломощных станков и светильников;
• Административное здание - как вторичный щит после главного ввода.

Практические советы

• При заказе проверьте, чтобы количество модулей (12) соответствовало вашей нагрузке - не забудьте про запас на будущее (лучше выбирать 14–16 модулей, если планируете расширение);
• При монтаже используйте кабели с наконечниками - так легче подключать к клеммам в ограниченном пространстве;
• Обязательно выполните заземление корпуса и дверцы - это требование ПУЭ;
• Не устанавливайте щит вплотную к трубам, радиаторам или источникам тепла - температурный режим должен оставаться в допустимых пределах (+5…+40 C);
• Щит распределительный навесной ЩРН-12 (265х310х120) IP31 от TDM ELECTRIC - хорошее решение для базовой задачи, но для сложных объектов рассмотрите более защищённые модели с IP54 и двойными рядами.
