Корпус метал. навесной 250х300х120 12 мод. IP31 ЩРН-12 | 30202DEK DEKraft APC

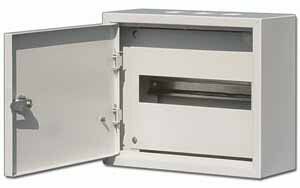

Корпус навесной металлический ЩРН-12 250х300х120 12 модулей IP31 с замком от DEKraft — это надёжный распределительный щит для открытой установки, предназначенный для компактного размещения автоматических выключателей, УЗО и других модульных устройств в условиях промышленных и коммерческих объектов. Артикул 30202dek соответствует серии декрафтовских корпусов ЩРН, устойчивых к механическим воздействиям и рассчитанных на работу в помещениях с умеренным климатом.

Назначение и область применения

Щит распределительный ЩРН-12 предназначен для внутренней установки электрооборудования в системах распределения энергии напряжением до 220 В. Подходит для сборки щитов управления, группового учёта, защиты освещения и слаботочных цепей. Применяется в офисах, складах, производственных цехах, жилых домах и других зданиях с контролируемой средой. Металлический корпус обеспечивает защиту от случайного прикосновения к токоведущим частям и механические повреждения.

Технические характеристики

• Формат: 12 модулей (по 18 мм каждый), один ряд
• Габариты: 250×300×120 мм (В×Ш×Г)
• Материал корпуса: сталь толщиной 0,9–1,2 мм
• Цвет: серый (RAL 7035)
• Степень защиты: IP31 — защита от твёрдых предметов диаметром более 2,5 мм и капель воды, падающих вертикально
• Номинальный ток: 125 А
• Количество вводов: 6 — три отверстия Ø36 мм сверху, три — снизу
• Климатическое исполнение: УХЛ4 — для работы в помещении с температурой от −25°C до +40°C и относительной влажностью до 80%
• Наличие DIN-рейки: да, встроенная, для крепления модульной аппаратуры
• Элементы крепления: шины N и PE, болты заземления на дверце и корпусе
• Замок: есть, с ключом
• Крышка: с пазом для фальшпанели
• Способ монтажа: навесной (открытая установка)
• Комплектность: некомплектный — без внутреннего оборудования

Совместимость и монтаж

Щит совместим со всеми стандартными модульными устройствами шириной 18 мм (автоматические выключатели, УЗО, реле, контакторы). Для монтажа требуется минимум два крепёжных отверстия на задней стенке — они расположены по стандартным габаритам. Ввод кабеля выполняется через предварительно подготовленные отверстия Ø36 мм: можно использовать сверху, снизу или оба варианта одновременно. Перед установкой проверьте соответствие внешних диаметров кабелей и размеров вводов. Фальшпанель защищает провода от видимости и случайного касания — её легко снять для обслуживания.

Безопасность и стандарты

Изготовлен в соответствии с ГОСТ 14254-96 (защита от доступа к опасным частям) и ГОСТ 15150-69 (климатическое исполнение). Конструкция исключает прямой доступ к токоведущим элементам при закрытой двери. Наличие заземляющих болтов на корпусе и дверце позволяет выполнить надёжное соединение с системой заземления. Замок препятствует несанкционированному доступу.

Преимущества

• Высокая прочность стального корпуса против деформаций и ударов
• Чёткая организация места под модули — 12 мест в одном ряду
• Удобный доступ к кабелям благодаря двойным вводам (сверху/снизу)
• Встроенные шины N и PE снижают время сборки
• Заземление реализовано сразу на двух точках — корпус и дверца
• Фальшпанель скрывает провода, улучшая эстетику и безопасность

Ограничения применения

Не применяется во влажных, сырых или наружных условиях — IP31 не обеспечивает защиту от брызг, струй воды или пыли. Не подходит для взрывоопасных зон. Температурный диапазон ограничен: ниже −25°C возможна потеря пластичности материалов. Не рекомендуется для установки в местах с постоянным воздействием масла, агрессивных паров или химикатов. Открытая установка требует наличия свободного пространства вокруг щита для обслуживания.

Примеры использования

• Распределительный щит этажа в многоквартирном доме
• Щит управления насосной станцией
• Групповой щит освещения в торговом центре
• Контрольный пункт для автоматизации конвейера
• Распределительный щит в административном здании

Практические советы

• Перед монтажом проверьте, что толщина стенки, куда будет крепиться щит, достаточна для фиксации саморезами — корпус весит около 4–5 кг
• При использовании нескольких вводов — используйте кабельные вводы с уплотнителями, чтобы избежать попадания пыли
• Не перегружайте модули: 12 мест — это максимум, но лучше оставлять запас на будущее расширение
• При подключении шин N и PE — соблюдайте цветовую маркировку: голубой — N, жёлто-зелёный — PE
• Артикул 30202dek — это именно корпус. Все автоматы, УЗО, счетчики и другие устройства заказываются отдельно
• Щит ЩРН-12 от DEKraft хорошо сочетается с другими изделиями серии — удобно при стандартизации проектов
