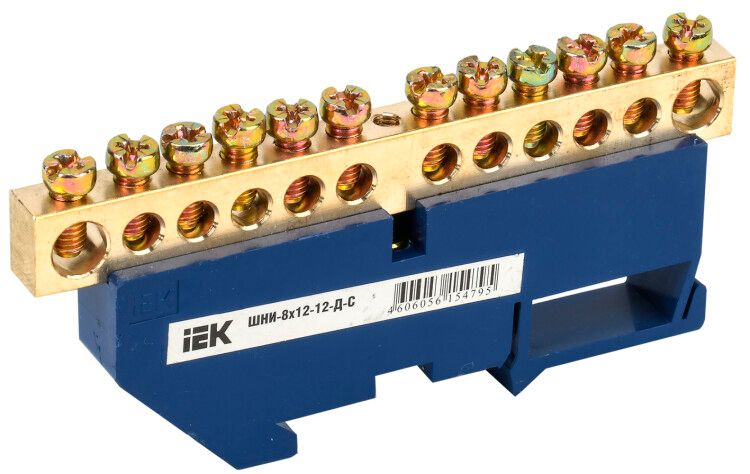

Шина нулевая на DIN-изол. ШНИ 8х12-12-Д-С IEK YNN10-812-12D-K07

Шина нулевая на DIN-изоляторе ШНИ-8х12-12-Д-С от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Эта модель обеспечивает устойчивый контакт при высоких нагрузках и легко монтируется на стандартную DIN-рейку.

Назначение и область применения

Шина нулевая на DIN-изоляторе ШНИ-8х12-12-Д-С используется для сборки нулевых и защитных заземляющих шин в электрощитах. Подходит для подключения нулевых проводов в жилых, коммерческих и промышленных установках - например, в щитах освещения, автоматических систем управления, станках и конвейерах. Применяется там, где требуется надёжное и компактное распределение N и PE проводников с возможностью быстрого обслуживания.

Технические характеристики

• Количество контактов: 12 - позволяет подключить до 12 проводов одновременно
• Номинальный ток: 125 А - выдерживает длительные нагрузки без перегрева
• Напряжение: 380 В - рассчитана на трёхфазные сети с нулевым проводом
• Диапазон сечений проводов: до 25 мм2 - совместима с большинством медных проводов в распределительных щитах
• Материал: латунь - обеспечивает хорошую электропроводность и коррозионную стойкость
• Диапазон рабочих температур: от -40 до +50 C - работает в условиях холодных складов и нагретых помещений
• Срок службы: 15 лет - долговечность при соблюдении условий эксплуатации
• Цвет: синий - соответствует цветовой маркировке нулевого провода (N)
• Тип поверхности: необработанная - не требует дополнительной защиты, но может потребовать антикоррозийной обработки в агрессивных средах

Совместимость и монтаж

Шина нулевая на DIN-изоляторе ШНИ-8х12-12-Д-С крепится на стандартную 35-мм DIN-рейку. Монтаж осуществляется за счёт изолирующего основания, которое фиксирует шину по центру или краям - в зависимости от типа крепления. Для надёжного соединения рекомендуется использовать наконечники-гильзы при подключении многожильных медных проводов. Установка не требует специальных инструментов - достаточно отвертки для затяжки клемм. Обратите внимание: посадочные отверстия рассчитаны на провода сечением до 25 мм2; более толстые провода не войдут.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями к электроустановкам для внутреннего монтажа. Латунная конструкция и изоляционное основание обеспечивают безопасную работу при напряжении до 380 В. Наличие изолятора предотвращает случайное замыкание на корпус щита. Соответствие рекомендованному проектному ассортименту IEK гарантирует соответствие сертифицированным решениям для промышленного оборудования.

Преимущества

• Высокая плотность контактов - 12 точек подключения на компактном модуле
• Удобство монтажа на DIN-рейке - не требует сверления или дополнительных креплений
• Стабильный контакт благодаря латунным элементам - снижает риск нагрева и окисления
• Цветовая маркировка (синий) - упрощает идентификацию нулевого провода при обслуживании
• Долгий срок службы - 15 лет при нормальных условиях эксплуатации

Ограничения применения

• Не предназначен для работы при напряжении выше 380 В - использование в сетях 690 В недопустимо
• Не рекомендуется для подключения алюминиевых проводов - материал шины и клемм оптимизирован под медь
• Не имеет встроенной защиты от перегрузок - должна использоваться в сочетании с автоматическими выключателями и УЗО
• Не предназначена для открытого монтажа вне щита - отсутствует степень защиты IP, поэтому требует закрытой установки

Примеры использования

• Подключение нулевых проводов в этажных распределительных щитах жилых домов
• Сборка PE-шин в промышленных пультах управления станков
• Объединение нулевых проводов от нескольких групп освещения в офисных помещениях
• Формирование общей нулевой шины в щитах автономного энергообеспечения

Практические советы

• Перед монтажом проверьте сечение всех подключаемых проводов - они должны быть ≤25 мм2
• Используйте наконечники-гильзы для многожильных проводов - это исключит ослабление контакта со временем
• При установке в сыром или пыльном месте дополнительно смажьте контакты токопроводящей пастой
• Проверяйте затяжку клемм после первых 1–2 месяцев эксплуатации - особенно при больших токах
• Шина ШНИ-8х12-12-Д-С от IEK совместима с другими изделиями серии IEK - можно комбинировать с аналогичными фазными и заземляющими шинами
