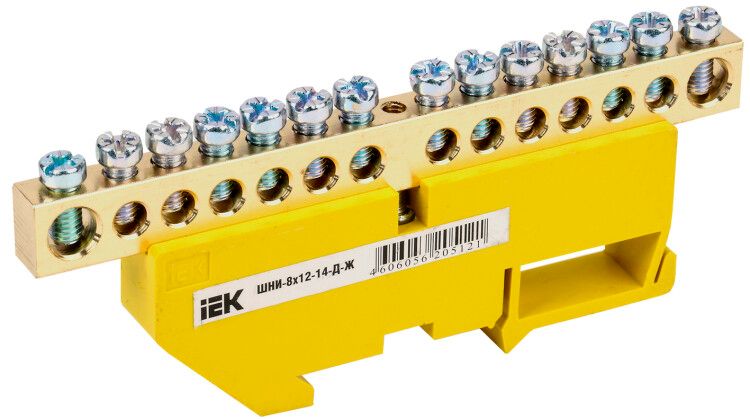

Шина PE "земля" на DIN-изоляторе ШНИ-8х12-14-Д-Ж | YNN10-812-14D-K05 IEK

Шина заземления PE на DIN-изоляторах ШНИ-8х12-14-Д-Ж от IEK предназначена для надёжного соединения защитных и рабочих нулевых проводников в распределительных щитах. Эта модель обеспечивает устойчивую передачу тока до 125 А, рассчитана на длительную работу в сложных условиях и совместима с типовой DIN-рейкой.

Назначение и область применения

Шина заземления PE на DIN-изоляторах ШНИ-8х12-14-Д-Ж используется для сборки систем заземления и зануления в электрощитах. Применяется для подключения нулевых защитных (PE) и нулевых рабочих (N) проводов в бытовых, промышленных и коммерческих установках. Подходит для щитов на объектах с высокой нагрузкой - например, на производствах, в котельных, жилых комплексах и торговых центрах.

Технические характеристики

• Номинальный ток: 125 А - способна выдерживать постоянную нагрузку без перегрева
• Напряжение: 380 В - соответствует трёхфазным сетям 400 В
• Количество контактов: 14 - позволяет подключить до 14 проводов одновременно
• Толщина шины: 12 мм - обеспечивает механическую прочность и хорошую теплопроводность
• Материал: латунь - устойчива к коррозии, имеет низкое электрическое сопротивление
• Диапазон сечений проводов: до 25 мм2 - подходит для многожильных и одножильных проводов указанной площади
• Диапазон рабочих температур: от -40 до +50 C - работает в холодных и жарких помещениях
• Цвет: желтый - визуально отличает заземляющую шину от других элементов
• Срок службы: 15 лет - долговечность при соблюдении условий эксплуатации
• Изолированный монтаж: да - предотвращает случайные замыкания на корпус щита
• Способ монтажа: на DIN-рейку 35 мм - стандартизованный крепёж для всех типовых щитов

Совместимость и монтаж

Шина заземления PE на DIN-изоляторах ШНИ-8х12-14-Д-Ж крепится исключительно на стандартную DIN-рейку шириной 35 мм. Для фиксации используются изоляторы, расположенные по центру или по краям - в зависимости от исполнения. Монтаж не требует сверления или дополнительных крепёжных элементов. При подключении медных многожильных проводов обязательно используйте наконечники-гильзы - это снижает риск ослабления контакта и повышает надёжность соединения. Убедитесь, что посадочный диаметр болтов на шине соответствует сечению применяемых наконечников.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями к электроустановкам для защиты от поражения током. Изолированный монтаж гарантирует отсутствие электрического контакта с металлическими частями щита. Наличие цветового выделения (жёлтый) соответствует нормам маркировки заземляющих проводников. Сертифицирована для использования в системах TN-S и TN-C-S. Соответствует ГОСТ Р 50030.2 и IEC 60947-7-1.

Преимущества

• Высокая плотность контактов - 14 точек подключения на компактной шине
• Удобство монтажа - крепление на DIN-рейку экономит время и не требует доработки щита
• Стабильность контакта - латунная основа сохраняет проводимость даже при циклических нагрузках
• Защита от короткого замыкания - изоляция предотвращает контакт с корпусом
• Долговечность - срок службы 15 лет при правильном использовании

Ограничения применения

• Не предназначен для работы при напряжении выше 380 В - превышение может вызвать пробой изоляции
• Не допускается использование с проводами сечением более 25 мм2 - возможен перегрев и потеря контакта
• Не следует использовать в средах с агрессивными химическими веществами - необработанная поверхность латуни подвержена коррозии при воздействии паров кислот или солей
• Запрещён монтаж без изоляторов - прямое крепление к металлическому щиту нарушает принцип изолированного заземления

Примеры использования

• Подключение защитных проводников в этажных распределительных щитах ЖКХ
• Сборка заземляющей шины на промышленных станках с частотными преобразователями
• Объединение нулевых проводов в щите управления конвейерной линией
• Формирование контура заземления в распределительных пунктах на объектах с повышенной влажностью

Практические советы

• Перед монтажом проверьте соответствие сечения провода и гильзы - оптимально 16–25 мм2
• Затягивайте клеммы усилием 0,8–1,2 Нм - переусилие может повредить резьбу, недостаточное - вызовет нагрев
• При групповом подключении распределяйте нагрузку равномерно между контактами
• Проверяйте целостность изоляторов после монтажа - трещины или деформация требуют замены
• Для помещений с высокой влажностью или агрессивной средой рекомендуется дополнительно покрывать контакты антикоррозийной смазкой (например, WD-40 Specialist Contact Cleaner & Lubricant)
