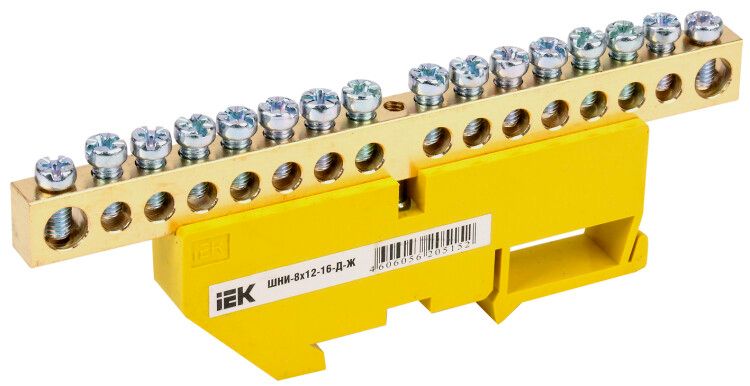

Шина PE "земля" на DIN-изоляторе ШНИ-8х12-16-Д-Ж | YNN10-812-16D-K05 IEK

Шина заземления PE на DIN-изоляторах ШНИ-8х12-16-Д-Ж от IEK предназначена для надёжного соединения защитных и рабочих нулевых проводников в распределительных щитах. Эта модель обеспечивает безопасное заземление с высокой механической прочностью и устойчивостью к внешним воздействиям, что делает её подходящим решением для промышленной и коммерческой автоматизации.

Назначение и область применения

Шина заземления PE на DIN-изоляторах ШНИ-8х12-16-Д-Ж используется для сборки нулевых защитных (PE) и рабочих нулевых (N) проводников в электрощитах. Применяется в системах TN-S и TN-C-S, где требуется организованное и изолированное подключение множества проводов. Подходит для установки в промышленных, жилых и коммерческих объектах — например, в щитах управления станков, конвейеров, освещения, HVAC-систем.

Технические характеристики

• Количество контактов: 16 — позволяет подключить до 16 проводов одновременно
• Материал: латунь — обеспечивает хорошую электропроводность и коррозионную стойкость
• Толщина шины: 12 мм — повышает механическую жесткость и теплопроводность
• Номинальный ток: 125 А — рассчитана на длительную работу при нагрузках до этого значения
• Напряжение: 380 В — допустимо использование в трёхфазных сетях переменного тока
• Диапазон сечений проводов: 25 мм² — оптимальна для проводов сечением до 25 мм²
• Изолированный монтаж: да — шина закреплена на изоляторах, исключающих контакт с корпусом щита
• Диапазон рабочих температур: от -40 до +50 °C — работает в условиях сурового климата
• Срок службы: 15 лет — долговечная конструкция при соблюдении условий эксплуатации
• Цвет: желтый — соответствует цветовой маркировке PE-проводников по ГОСТ

Совместимость и монтаж

Шина ШНИ-8х12-16-Д-Ж крепится на стандартную 35 мм DIN-рейку. Монтаж осуществляется через изоляторы, расположенные по центру или краям — в зависимости от типа исполнения. Для надёжного соединения с медными многожильными проводами обязательно используйте наконечники-гильзы. Установка возможна как на рейку, так и непосредственно на стенку щита через угловые изоляторы. Обеспечьте свободный доступ к каждому контакту для последующего обслуживания.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями к изолированным заземляющим шинам для распределительных устройств. Цветовая маркировка (жёлтый) соответствует ГОСТ 33542-2015 (цвет PE-проводника). Наличие изоляционных элементов предотвращает случайное замыкание на корпус щита. Работает в рамках норм безопасности для электроустановок до 1000 В.

Преимущества

• Высокая плотность контактов — 16 точек подключения на компактном модуле
• Удобство монтажа на DIN-рейку — совместима с большинством типовых щитов
• Защита от короткого замыкания благодаря изоляции — снижает риск аварий
• Стабильная проводимость за счёт латунной основы — минимизирует нагрев при нагрузке
• Долгий срок службы — 15 лет без потери характеристик при правильной эксплуатации

Ограничения применения

• Не предназначен для работы при токах выше 125 А — перегрузка вызывает перегрев и деформацию
• Подходит только для проводов сечением до 25 мм² — более толстые провода не войдут в зажимы
• Не использовать в средах с агрессивными химикатами — латунь чувствительна к кислотным и щелочным парам
• Запрещён монтаж без изоляторов — прямой контакт с металлическим корпусом недопустим

Примеры использования

• Щиты управления насосными станциями — сборка всех PE-проводов от двигателей
• Распределительные щиты ЖКХ — подключение защитных проводников от розеток и светильников
• Автоматизированные линии производства — организация единой точки заземления для оборудования
• Аварийные системы освещения — обеспечение надёжного контура защиты

Практические советы

• Перед монтажом проверьте соответствие сечения провода — не используйте провода больше 25 мм²
• Обязательно обжимайте многожильные провода гильзовыми наконечниками — это предотвратит ослабление контакта
• При установке на DIN-рейку убедитесь, что фиксация плотная — слабый контакт может вызвать нагрев
• Не затягивайте болты чрезмерно — это повредит резьбу в латуни и нарушит герметичность соединения
• Проверяйте целостность изоляторов перед запуском — трещины или сколы требуют замены шины
• Для удобства обслуживания группируйте провода по функциональному назначению — например, по этажам или участкам
