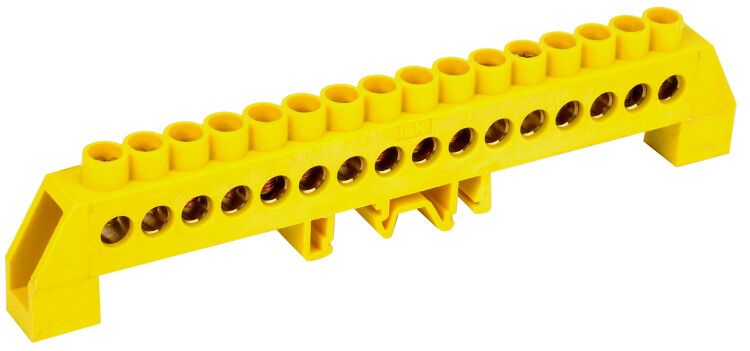

Шина PE "земля" в комбинированном DIN-изоляторе"Стойка" ШНИ-8х12-16-КС-Ж | YNN10-812-16DP-K05 IEK

Шина PE земля в комбинированном DIN-изоляторе Стойка ШНИ-8х12-16-КС-Ж от IEK предназначена для надёжного соединения защитных нулевых проводников в распределительных щитах. Устройство совмещает функции заземления и изоляции, обеспечивая безопасную работу электроустановок в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Шина ШНИ-8х12-16-КС-Ж используется для подключения защитных нулевых проводников (PE) в электрических щитах. Применяется в системах TN-S и TN-C-S, где требуется выделенная шина заземления. Подходит для установки в промышленных, жилых и коммерческих объектах: распределительные пункты, щитовые комнаты, автоматические станции, системы освещения и вентиляции.

Технические характеристики

• Номинальный ток: 125 А — способна выдерживать длительные нагрузки без перегрева
• Напряжение: 380 В — рассчитана на использование в трёхфазных сетях
• Количество контактов: 16 — позволяет подключить до 16 проводников
• Диапазон сечений проводов: до 25 мм² — подходит для медных многожильных и одножильных проводов
• Материал: латунь — высокая электропроводность, устойчивость к коррозии
• Изолированный монтаж: да — корпус изолятора предотвращает случайные замыкания на корпус щита
• Диапазон рабочих температур: от -40 до +50 °C — работает в холодных и жарких помещениях
• Толщина: 25 мм — компактная форма, не занимает лишнего места в щите
• Цвет: желтый — визуальное отличие от фазных и нулевых шин, соответствует ГОСТ
• Срок службы: 15 лет — долговечность при соблюдении условий эксплуатации

Совместимость и монтаж

Шина ШНИ-8х12-16-КС-Ж крепится на стандартную 35-мм DIN-рейку с помощью Ω-профиля. Монтаж возможен как по центру, так и по краям — гибкая установка в зависимости от компоновки щита. Для надёжного соединения рекомендуется использовать наконечники-гильзы при подключении медных многожильных проводов. Непосредственный монтаж на металлическую панель щита также допустим через угловые изоляторы — повышает уровень защиты от пробоя.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями к изолированным шинам заземления. Жёлтый цвет соответствует нормам маркировки PE-проводников (ГОСТ Р 50462). Изоляция исключает контакт с токоведущими частями щита, снижает риск поражения током. Соответствует требованиям безопасности для оборудования класса IP20 и выше.

Преимущества

• Высокая механическая прочность латунной основы — устойчива к деформациям при затяжке клемм
• Удобная компоновка: 16 точек подключения позволяют объединить несколько контуров заземления
• Изолирующий корпус минимизирует необходимость в дополнительных изоляционных элементах
• Стабильная работа при экстремальных температурах — подходит для неотапливаемых помещений
• Совместима с большинством типов DIN-реек и клеммных колодок IEK

Ограничения применения

• Не предназначен для подключения алюминиевых проводов — материал шины несовместим с алюминием, возможна электрохимическая коррозия
• Не следует использовать в средах с постоянным воздействием агрессивных химикатов — латунь чувствительна к серосодержащим веществам
• Максимальное сечение провода — 25 мм²; более толстые провода требуют других решений
• Не является автономным устройством — требует внешней сборки в щитовой раме

Примеры использования

• Подключение защитных проводников от автоматических выключателей в этажном щите жилого дома
• Объединение заземляющих проводов от станков и конвейеров в производственной зоне
• Формирование общей точки заземления в распределительном пункте торгового центра
• Замена старой шины в модернизируемом щите с сохранением стандарта DIN-монтажа

Практические советы

• Перед монтажом проверьте соответствие сечения провода — не используйте провода больше 25 мм²
• При использовании многожильных проводов обязательно примените наконечники-гильзы с опрессовкой
• При установке на DIN-рейку убедитесь, что защёлка плотно фиксирует шину — слабый контакт вызывает нагрев
• Не затягивайте клеммы сверх меры — латунь мягче стали, есть риск повреждения резьбы
• Проверяйте целостность изоляции перед первым включением — особенно при монтаже в сыром помещении
• Артикул ynn10-812-16dp-k05 — единственный код для заказа этой модели в каталоге IEK
