Шина PE "земля" на DIN-изоляторе ШНИ-6х9-16-Д-Ж | YNN10-69-16D-K05 IEK

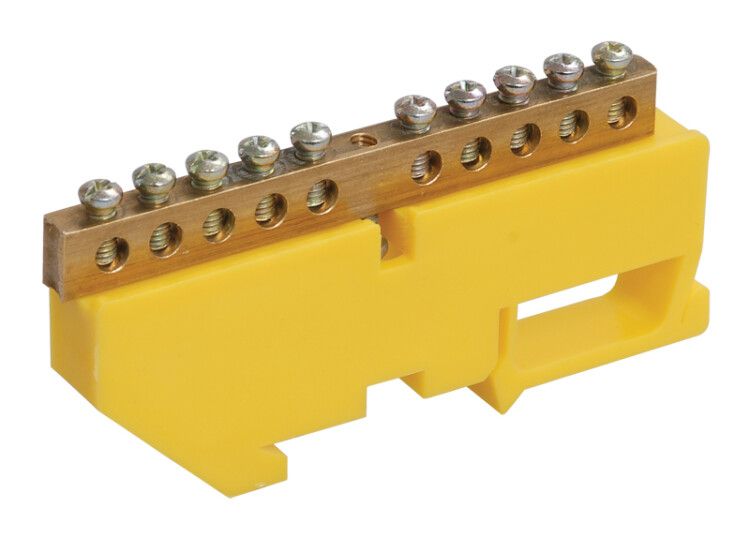

Шина заземления PE на DIN-изоляторе ШНИ-6х9-16-Д-Ж от IEK предназначена для надёжного соединения защитных проводников в распределительных щитах. Эта модель обеспечивает безопасное заземление с возможностью монтажа на стандартную DIN-рейку, что делает её удобным решением для сборки автоматических систем управления и силового оборудования.

Назначение и область применения

Шина заземления PE на DIN-изоляторе ШНИ-6х9-16-Д-Ж используется для подключения защитных проводников (PE) и нулевых рабочих проводов (N) в электрощитах. Применяется в промышленном и коммерческом электрооборудовании: распределительных щитах, пультах управления, станках, конвейерах, системах освещения и других установках, где требуется организованное заземление множества проводов.

Технические характеристики

• Количество контактов: 16 - позволяет подключить до 16 проводов одновременно
• Номинальный ток: 100 А - выдерживает нагрузки до этого значения без перегрева
• Напряжение: 380 В - рассчитана на работу в трёхфазных сетях с напряжением до 380 В
• Сечение провода: 16 мм2 - оптимальна для проводов с жилами до 16 мм2
• Материал: латунь - высокая электропроводность, устойчивость к коррозии
• Толщина: 12 мм - достаточная механическая прочность для плотного крепления
• Цвет: желтый - визуальное отличие от фазных и нулевых шин
• Диапазон рабочих температур: от -40 C до +50 C - работает в условиях холодных складов и нагретых помещений
• Срок службы: 15 лет - долговечность при соблюдении условий эксплуатации
• Изолированный монтаж: да - корпус шины отделён от DIN-рейки, исключает случайные замыкания
• Способ монтажа: на DIN-рейку 35 мм - совместима со стандартной рейкой
• Отделка поверхности: необработанная - сохраняет естественные свойства латуни, не требует дополнительной защиты

Совместимость и монтаж

Шина ШНИ-6х9-16-Д-Ж крепится на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть её на рейку - никаких инструментов не требуется. Подключение проводов выполняется через болтовые зажимы. Рекомендуется использовать наконечники-гильзы для многожильных медных проводов - это предотвращает ослабление контакта и повреждение жил. Установка возможна как вертикально, так и горизонтально внутри щита. Обратите внимание: изоляция между шиной и рейкой обеспечивается встроенным изолятором, поэтому не допускается использование металлических крепёжных элементов вне штатных мест.

Безопасность и стандарты

Шина соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для комплектующих распределительных устройств. Наличие изолированного монтажа снижает риск возникновения пробоя на корпус щита. Цветовое исполнение (жёлтый) соответствует нормам маркировки защитных проводников. Материал - латунь - не содержит свинца и других токсичных компонентов, что важно для экологической безопасности.

Преимущества

• Высокая надёжность контактов благодаря латунному основанию и точной геометрии зажимов
• Удобство сборки: монтаж на DIN-рейку экономит время и место в щите
• Защита от случайных замыканий за счёт изолирующего основания
• Стандартный шаг контактов - совместим с большинством типов наконечников
• Долгий срок службы - 15 лет при правильной эксплуатации

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - материал шины несовместим с алюминием, возможна электрохимическая коррозия
• Не следует использовать в средах с повышенной химической активностью (например, в химпроизводстве без герметизации щита)
• Максимальное сечение провода - 16 мм2; более толстые провода не поместятся в зажимы
• Не является самостоятельным устройством защиты - должна использоваться в составе полноценной системы заземления

Примеры использования

• Подключение защитных проводов от частотных преобразователей на промышленном участке
• Объединение PE-проводов от нескольких станков в одном распределительном щите
• Заземление светильников и розеток в торговых центрах
• Сборка щитов для систем пожарной сигнализации и аварийного освещения

Практические советы

• Перед монтажом проверьте, чтобы все провода имели одинаковый диаметр - не смешивайте 16 мм2 с 25 мм2 в одной шине
• Затягивайте болты равномерно, используя отвертку с ограничителем момента - переусиливать нельзя, можно повредить резьбу
• При установке в щит с большим количеством шин оставляйте минимум 10–15 мм свободного места между соседними элементами для доступа
• Проверяйте контакт после первого запуска - при первом прохождении тока возможна небольшая усадка материала
• Артикул ynn10-69-16d-k05 - это официальный номер IEK, используйте его при заказе запасных частей или аналогов
