Шина PE "земля" в комбинированном DIN-изоляторе"Стойка" ШНИ-8х12-14-КС-Ж | YNN10-812-14DP-K05 IEK

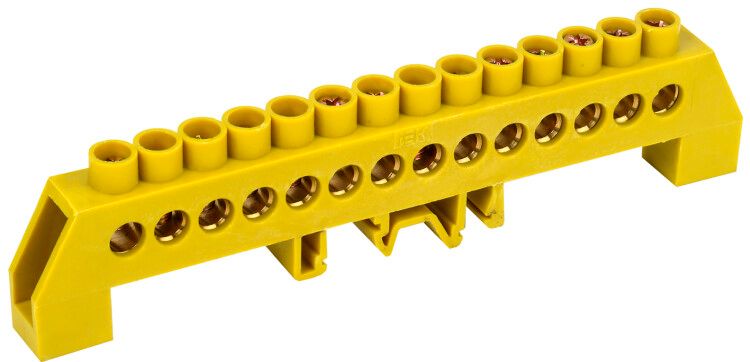

Шина заземления PE комбинированный DIN-изолятор типа Стойка ШНИ-8х12-14-КС-Ж IEK предназначена для надёжного соединения защитных (PE) и рабочих нулевых (N) проводников в распределительных щитах. Благодаря изолированному монтажу на DIN-рейку и высокой плотности контактов, этот компонент упрощает сборку и повышает безопасность электроустановок. Артикул ynn10-812-14dp-k05 соответствует модели ШНИ-8х12-14-КС-Ж IEK.

Назначение и область применения

Шина заземления PE комбинированный DIN-изолятор типа Стойка ШНИ-8х12-14-КС-Ж IEK используется для объединения нескольких защитных (PE) и рабочих нулевых (N) проводов в одном месте. Применяется в силовых и распределительных щитах промышленного, коммерческого и жилого назначения. Подходит для систем TN-S и TN-C-S, где требуется разделение N и PE после входа в объект.

Технические характеристики

• Номинальный ток: 125 А - выдерживает нагрузку до этого значения без перегрева;
• Напряжение: 380 В - рассчитана на работу в трёхфазных сетях с напряжением до 380 В переменного тока;
• Количество контактов: 14 - позволяет подключить до 14 проводов одновременно;
• Диапазон сечений: 25 мм2 - оптимальна для проводов сечением до 25 мм2; для меньших сечений рекомендуется использовать наконечники;
• Материал: латунь - обеспечивает хорошую электропроводность, коррозионную стойкость и долговечность;
• Толщина: 25 мм - достаточная для механической прочности и тепловой инерции;
• Изолированный монтаж: да - контактная часть отделена от DIN-рейки и корпуса щита, исключает случайные замыкания;
• Цвет: желтый - стандартизированная цветовая маркировка для заземляющих шин;
• Диапазон рабочих температур: от -40 до +50 C - работает в условиях сурового климата и нагрева внутри щита;
• Срок службы: 15 лет - при соблюдении условий эксплуатации гарантирует длительную работоспособность;
• Способ монтажа: DIN-рейка - фиксируется на стандартной 35-мм рейке по центру или краям (тип 14/1 или 14/2);
• Тип изделия: принадлежности для распределительных шкафов - не является основным коммутационным устройством, а служит для организации проводки.

Совместимость и монтаж

Шина заземления PE комбинированный DIN-изолятор типа Стойка ШНИ-8х12-14-КС-Ж IEK совместима с любыми стандартными DIN-рейками шириной 35 мм. Монтаж осуществляется за счёт специальных крепёжных элементов - либо по центру (тип 14/1), либо по краям (тип 14/2). Для установки на металлическую панель щита используются угловые изоляторы, которые входят в комплект. Убедитесь, что посадочные места на шине соответствуют сечению используемых проводов. При подключении многожильных медных проводов обязательно примените наконечники-гильзы - это предотвращает ослабление контакта и перегрев.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-7-1 для компонентов распределительных устройств. Цветовое исполнение (жёлтый) соответствует нормам маркировки заземляющих проводников. Изолированный монтаж снижает риск возникновения пробоя между шиной и корпусом щита. Наличие сертификатов соответствия у производителя IEK подтверждает соответствие безопасности и надёжности.

Преимущества

• Высокая плотность контактов (14 точек) экономит место в щите;
• Изолированный монтаж исключает необходимость в дополнительных изоляционных прокладках;
• Латунная конструкция устойчива к окислению и обеспечивает стабильный контакт даже при частых подключениях;
• Удобство сборки: один модуль заменяет несколько отдельных клеммных колодок;
• Подходит для автоматической сборки и массового монтажа благодаря унифицированной форме.

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - возможен химический гальванический эффект с латунью;
• Максимальное сечение провода - 25 мм2; более толстые провода требуют других решений;
• Не следует использовать в средах с повышенной агрессивностью (например, химические производства) без дополнительной защиты;
• Запрещён монтаж без изоляторов на неизолированные металлические поверхности - есть риск потери заземления или короткого замыкания.

Примеры использования

• Объединение всех PE-проводов от розеток, светильников и оборудования в этажном щите;
• Разделение N и PE в главном распределительном щите (ГРЩ) после ввода;
• Сборка нулевых проводов на промышленных станках, конвейерах и панелях управления;
• Монтаж в щитах для жилых домов, офисов, торговых центров и логистических комплексов.

Практические советы

• Перед монтажом проверьте, чтобы все провода имели подходящее сечение (не более 25 мм2) и были оконцованы наконечниками;
• Не затягивайте болты слишком сильно - это может повредить резьбу в латуни;
• При использовании в холодных регионах убедитесь, что температура в щите не опускается ниже -40 C;
• При проектировании учтите, что ШНИ-8х12-14-КС-Ж IEK занимает около 14 модулей на DIN-рейке - планируйте свободное пространство;
• Артикул ynn10-812-14dp-k05 - единственный для этой модели; другие артикулы IEK могут отличаться по числу контактов или типу крепления.
