Шина нулевая 8 групп/крепеж по краям, сеч. 6x9 м | 32002DEK DEKraft APC

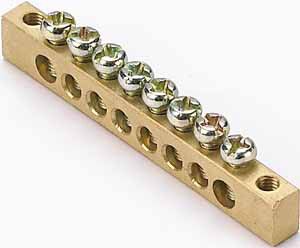

Шина нулевая 8 групп крепеж по краям, сечение 6x9 мм от DEKraft (арт. 32002dek) - это надёжная неизолированная клеммная колодка для организации нулевого провода в распределительных щитах. Она позволяет безопасно соединить до восьми нагрузок с одним общим нулевым проводником, сохраняя целостность цепи и обеспечивая правильное разделение PEN-проводников.

Назначение и область применения

Шина нулевая 8 групп крепеж по краям, сечение 6x9 мм предназначена для создания нескольких точек подключения нулевых проводников в электрощитах. Применяется в бытовых, коммерческих и промышленных установках, где требуется равномерное распределение нуля между автоматами, УЗО, дифавтоматами и другими устройствами. Особенно актуальна при разделении защитного (PE) и рабочего (N) нулей по требованиям ПУЭ. Подходит для монтажа в DIN-рейку через крепление по краям.

Технические характеристики

• Тип: Клеммная колодка неизолированная
• Номинальное напряжение: 220 В
• Номинальный ток: 100 А
• Сечение провода: 1,5–16 мм2
• Габариты: 6×9 мм (толщина × ширина), длина 65 мм
• Количество контактных зажимов: 36 (8 основных + 28 запасных для перемычек)
• Материал: Высококачественная электротехническая бронза
• Способ монтажа: На монтажную плату (крепление по краям)
• Стандарт: Соответствует ТР ТС 004/2011

Совместимость и монтаж

Шина нулевая 8 групп крепеж по краям, сечение 6x9 мм от DEKraft монтируется на специальные площадки или металлические планки внутри щита. Крепление осуществляется двумя болтами по краям корпуса - это исключает деформацию при затяжке проводов. Для подключения используются винтовые зажимы, рассчитанные на провода сечением 1,5–16 мм2. Перемычки между зажимами можно делать медными жилами или готовыми перемычками из комплекта. Обязательно соблюдайте момент затяжки - перетягивание повредит резьбу, недотягивание вызовет нагрев.

Безопасность и стандарты

Изделие соответствует требованиям ТР ТС 004/2011 - норматива, регулирующего безопасность низковольтного оборудования в ЕАЭС. Материал - бронза - обеспечивает стойкость к окислению, хорошую теплопроводность и долгий срок службы даже при постоянном токе 100 А. Отсутствие изоляции требует обязательного размещения в закрытом щите с доступом только для обслуживающего персонала.

Преимущества

• Высокая плотность контактов: 36 точек позволяют организовать сложные схемы без лишних перемычек
• Бронзовая основа снижает риск нагрева и окисления по сравнению с латунью
• Крепление по краям предотвращает перекос при монтаже и увеличивает механическую прочность
• Поддерживает разделение PE/N - важно для современных систем TN-S и TT
• Удобство обслуживания: каждый зажим доступен для проверки и замены без демонтажа всей шины

Ограничения применения

• Не предназначен для работы при напряжении выше 220 В - не использовать в трёхфазных сетях 380 В без согласования с проектировщиком
• Не допускается использование вне закрытых электрощитов - открытый монтаж опасен!
• Не совместим с проводами меньше 1,5 мм2 - возможен плохой контакт и выгорание
• Не рекомендуется применять в условиях повышенной влажности без дополнительной защиты (например, герметичного корпуса)

Примеры использования

• Объединение нулей от 8 автоматических выключателей в квартирном щите
• Разделение рабочего и защитного нуля после входного УЗО
• Подключение нулевой шины к контуру заземления в частном доме
• Организация нулевого проводника на промышленном стенде с множеством датчиков и контроллеров

Практические советы

• Перед монтажом проверьте, что длина шины (65 мм) помещается в вашем щите - учтите зазоры для других элементов
• Используйте только одножильные провода сечением 1,5–16 мм2 - многожильные требуют наконечников
• После сборки протестируйте все соединения тестером на сопротивление - идеальное значение менее 0,1 Ом
• При использовании в щитах с большим числом модулей - выбирайте шину с креплением по краям, чтобы не мешать соседним устройствам
• Упаковка содержит 10 штук - удобно для крупных объектов, где нужна стандартизация
