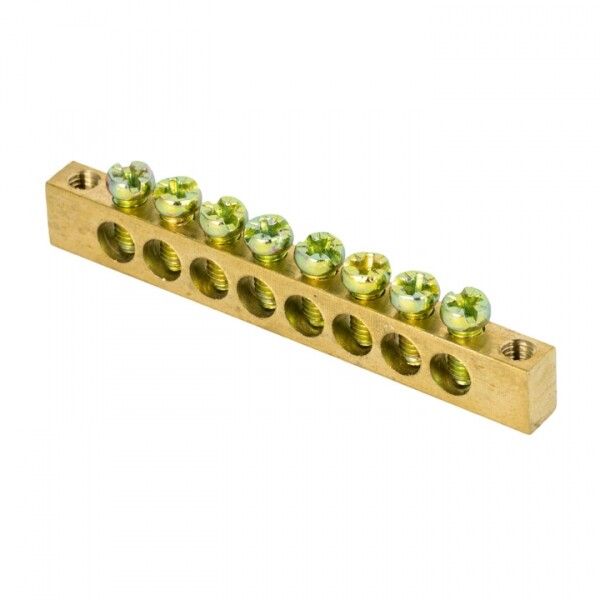

Шина PEN "ноль-земля" (6х9мм) 8 отверстий латунь крепеж по краям EKF PROxima | sn0-63-08-k

Шина PEN ноль-земля 6х9 мм 8 отверстий латунь крепеж по краям от EKF серии PROxima - это надёжный элемент для объединения нулевых и заземляющих проводников в распределительных устройствах промышленного типа. Устройство обеспечивает безопасное соединение проводов сечением 1,5–10 мм2 при токе до 100 А, рассчитано на работу в жестких условиях и совместимо с шинопроводами.

Назначение и область применения

Шина PEN используется для комбинированного подключения нулевого проводника (N) и защитного заземления (PE) в распределительных щитах. Применяется в комплектных распределительных устройствах (КРУ), промышленном оборудовании, станках, конвейерах и других системах, где требуется единая точка подключения заземления и нуля. Подходит для установки в помещениях с контролируемой средой, где нет воздействия воды, пыли или механических повреждений.

Технические характеристики

• Материал: латунь с оцинкованным покрытием - обеспечивает устойчивость к коррозии и совместимость с медными и алюминиевыми проводниками
• Количество подключений: 8 отверстий - позволяет подсоединить до восьми проводов
• Номинальный ток: 100 А - выдерживает высокие нагрузки без перегрева
• Номинальное напряжение: 400 В - соответствует трёхфазным сетям 380/220 В
• Диапазон сечений проводов: 1,5–10 мм2 - универсальный интервал для большинства силовых кабелей
• Габариты: 6×9 мм - компактный профиль для плотной укладки в щитах
• Диапазон рабочих температур: от –40 до +105 C - работает в холодных и нагретых средах
• Степень защиты: IP00 - не защищена от внешних воздействий; требует установки внутри корпуса
• Тип подключения: винтовое - надёжное и проверенное соединение
• Способ монтажа: на шинопровод - фиксируется на DIN-рейке через специальные кронштейны или изоляторы

Совместимость и монтаж

Шина PEN 6х9 мм 8 отверстий латунь крепеж по краям монтируется исключительно на шинопровод или DIN-рейку с использованием изоляторов, входящих в комплект или приобретаемых отдельно. Крепление осуществляется по краям - это снижает риск деформации при затяжке винтов. Для правильной установки важно соблюдать шаг между отверстиями и использовать только рекомендованные винты (не заменять саморезами или болтами другого стандарта). Монтаж допускается только после отключения питания и проверки отсутствия напряжения.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для устройств сборки. Оцинкованная латунь и пластиковые изоляторы, не поддерживающие горение, обеспечивают пожаробезопасность. Отсутствие степени защиты (IP00) означает, что шина не может использоваться вне закрытого корпуса - это обязательное условие безопасности.

Преимущества

• Одинаковая совместимость с медью и алюминием благодаря оцинкованному покрытию - исключает гальваническую коррозию при смешанном подключении
• Круглое основание винта предотвращает перерезание жил - продлевает срок службы соединения
• Высокая теплостойкость материала - стабильно работает даже при длительной нагрузке близко к 100 А
• Фиксация по краям - минимизирует усилие на центральную часть шины, снижает риск деформации
• Поддерживается в рекомендованном ассортименте EKF PROxima - гарантирует соответствие всей системы

Ограничения применения

• Не применяется во влажных, пыльных или открытых помещениях - степень защиты IP00 не предусматривает защиту от внешней среды
• Запрещено использование без изоляторов - прямой монтаж на металлический корпус вызывает КЗ
• Не предназначен для подключения проводов более 10 мм2 - возможен перегрев и оплавление контактов
• Не подходит для частотных преобразователей или импульсных нагрузок без дополнительной фильтрации - может возникнуть помеховое напряжение

Примеры использования

• Объединение нулей и заземлений в щите управления насосной станцией
• Распределение PE/N в промышленном автоматическом контуре с несколькими двигателями
• Центральная точка заземления в распределительном щите торгового центра
• Подключение заземляющих проводников от оборудования на конвейере

Практические советы

• Перед монтажом проверьте, чтобы все провода были зачищены на длину, соответствующую глубине винтового зажима - обычно 8–10 мм
• Затягивайте винты равномерно, используя отвертку с ограничителем момента - переусиливать нельзя, иначе повредится резьба
• При подключении алюминиевых проводов нанесите антиоксидантную пасту - это увеличит долговечность контакта
• Выбирайте шину с запасом по количеству отверстий - лучше взять 8-позиционную, чем 6-позиционную, если планируете будущее расширение
• Проверяйте соответствие посадочного места на шинопроводе - шина должна свободно фиксироваться без люфта
