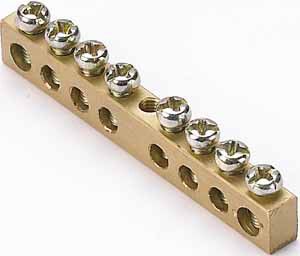

Шина нулевая 8 групп/крепеж по центру, сеч. 6x9 | 32001DEK DEKraft APC

Шина нулевая 6х9, 8 групп, крепеж по центру от DEKraft (арт. 32001dek) - это надёжная неизолированная клеммная колодка для организации нулевого провода в распределительных щитах. Подходит для многоквартирных домов, промышленных объектов и коммерческих помещений, где требуется равномерное распределение нагрузки и сохранение целостности нулевой цепи.

Назначение и область применения

Шина нулевая 6х9, 8 групп, крепеж по центру предназначена для создания нескольких точек подключения нулевых проводников от одного основного входящего провода. Она используется для:

• Объединения рабочих нулей от автоматических выключателей, УЗО и других устройств;
• Разделения защитного (PE) и рабочего (N) нуля в соответствии с требованиями ПУЭ;
• Обеспечения неразрывности нулевого контура от ввода до каждой точки потребления;
• Снижения числа соединений вручную - вместо скруток и изоленты применяется компактная, безопасная и проверяемая система.

Подходит для установки в бытовых, офисных и промышленных щитах, особенно там, где количество групп более 6–8.

Технические характеристики

• Тип изделия: Клеммные колодки неизолированные
• Количество контактов: 36 (по 8 зажимов на группу + запас на перекрестные соединения)
• Номинальный ток: 100 А
• Напряжение: 220 В
• Диапазон сечений проводов: 1,5 – 16 мм2
• Габариты: 6×9 мм (толщина × ширина), длина 64 мм
• Материал: Высококачественная электротехническая бронза - устойчивая к окислению, с хорошей проводимостью и механической прочностью
• Крепление: Центральное - через одно отверстие посередине корпуса, удобно фиксируется на DIN-рейке или плите
• Стандарт: Соответствует ТР ТС 004/2011 (безопасность электрооборудования)
• Количество в упаковке: 10 штук

Совместимость и монтаж

Шина нулевая 6х9, 8 групп, крепеж по центру совместима с любыми стандартными DIN-рейками шириной 35 мм. Для монтажа достаточно зафиксировать её одним болтом через центральное отверстие. Все зажимы рассчитаны на одножильные и многожильные провода сечением от 1,5 до 16 мм2. Перед затяжкой рекомендуется использовать наконечники типа НШВИ для многожильных проводов - так повышается контакт и снижается риск ослабления.

Не требует специальных инструментов - достаточно обычной отвёртки. Максимальный момент затяжки - не более 0,8 Нм, чтобы не повредить резьбу.

Безопасность и стандарты

Шина нулевая DEKraft соответствует требованиям ТР ТС 004/2011, что гарантирует соответствие нормам безопасности для оборудования, работающего в сетях до 1000 В переменного тока. Бронзовый материал не содержит свинца и других токсичных элементов, допущен для использования в жилых помещениях. Открытые контакты требуют установки внутри закрытого щита - использование вне щита запрещено.

Преимущества

• Высокая плотность контактов - 8 зажимов на единицу, экономит место в щите
• Материал - бронза - обеспечивает долгий срок службы даже при частых перегрузках
• Центральный крепёж упрощает выравнивание и фиксацию на рейке
• Чёткая маркировка групп - легко определить, какой зажим к какой линии
• Соответствует рекомендованному проектному ассортименту - подтверждённая совместимость с типовыми решениями

Ограничения применения

• Не предназначен для работы при напряжении выше 220 В - применение в трёхфазных системах 380 В возможно только как часть нулевого провода, но не для фазных соединений
• Не имеет защиты от внешнего воздействия - обязательно монтаж в закрытом щите
• Не подходит для проводов меньше 1,5 мм2 - возможен плохой контакт и выпадение
• Не рассчитана на постоянные токи выше 100 А - при длительной работе на пределе возможен нагрев

Примеры использования

• В квартирном щите: подключение нулей от 8 автоматов на освещение, розетки, кухню, ванну и т.д.
• На этажном щите: сборка нулей от всех квартир с последующим выводом на главную нулевую шину
• В промышленном оборудовании: организация нулевого провода для управления станков, насосов, конвейеров
• При модернизации старых щитов: замена скруток и перемычек на стандартизированную, проверяемую систему

Практические советы

• Перед установкой проверьте, что все провода имеют одинаковое сечение - смешивание 1,5 и 16 мм2 в одной шине может вызвать перегрев слабых контактов
• Используйте метки или цветные термоусадочные трубки для обозначения групп - это ускоряет диагностику и обслуживание
• При использовании в условиях повышенной влажности (например, в подвале) дополнительно контролируйте состояние контактов раз в год
• Если вам нужна шина с большим количеством зажимов - можно соединить две такие шины между собой медным проводником 16 мм2
• Артикул 32001dek - это серия ШН-101 DEKraft. При заказе запасных частей используйте именно этот артикул - другие модели могут отличаться по длине или расположению зажимов
