Шина "N" нулевая с изолятором на DIN-рейку 6х9мм стойка бол. 10 групп | SQ0801-0028 TDM

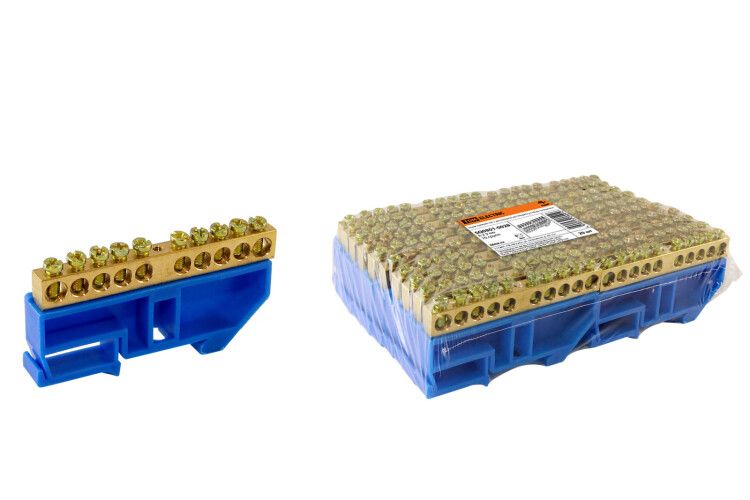

Шина нулевая с изолятором на DIN-рейку 6х9 мм стойка большая 10 групп от TDM ELECTRIC (артикул sq0801-0028) предназначена для надёжного распределения нулевого провода в электрических щитах и сборках. Её конструкция обеспечивает безопасную коммутацию до десяти проводников с сохранением гальванической изоляции между контактами.

Назначение и область применения

Эта шина используется для создания единой нулевой точки в распределительных щитах, автоматических выключателях, УЗО и других устройствах. Применяется в бытовых, промышленных и коммерческих электроустановках: в этажных щитах, системах освещения, станках, конвейерах, пультах управления. Подходит как для новых монтажей, так и для модернизации существующих щитов.

Технические характеристики

• Номинальный ток: 100 А - позволяет работать с нагрузками до максимальной мощности для типичных квартир и объектов средней мощности;
• Количество контактов: 10 - каждая точка рассчитана на отдельный проводник;
• Сечение проводника: 1,5–10 мм2 - совместима с медными жилами от тонких до утолщённых;
• Толщина шины: 6 мм - обеспечивает механическую прочность и хорошую теплопроводность;
• Материал контактов: латунь - высокая электропроводность, устойчивость к окислению;
• Изоляционное основание: негорючий пластик - предотвращает пробои и снижает риск возгорания;
• Прижимные винты: оцинкованная сталь - защищены от коррозии, обеспечивают долговечный контакт;
• Способ монтажа: фиксация на DIN-рейку с профилем Ω - стандартный способ установки в щитах всех классов.

Совместимость и монтаж

Шина легко крепится на любую стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть её на рейку - никаких инструментов не требуется. Каждый контакт зажимается винтом M4; рекомендуется затягивать моментом 0,4–0,6 Нм - недостаточное усилие вызывает нагрев, избыточное - повредит резьбу. После установки проверьте плотность прилегания проводов: они должны входить без усилия, но не болтаться. Шина совместима с одножильными и многожильными проводами, в том числе с наконечниками типа ПМ или ПК.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для устройств внутри распределительных щитов. Материалы изолятора не поддерживают горение, что соответствует нормам IEC 60947-7-1. Латунные контакты имеют достаточную площадь поперечного сечения для работы при 100 А без перегрева. Однако шина не предназначена для защиты от перегрузок - она лишь распределяет ток, поэтому обязательна установка автоматического выключателя перед ней.

Преимущества

• Гальваническая изоляция между контактами - исключает случайные замыкания;
• Высокая плотность: 10 точек на одной шине экономят место в щите;
• Удобство обслуживания: каждый провод можно отсоединить без демонтажа всей шины;
• Стабильный контакт благодаря латуни - меньше окисления, чем у сталей;
• Оцинкованные винты - устойчивы к влаге, подходят для помещений с повышенной влажностью.

Ограничения применения

• Не применяется в цепях переменного тока выше 100 А - возможен перегрев и выход из строя;
• Не предназначен для подключения алюминиевых проводов - материал контактов несовместим с алюминием;
• Не имеет встроенной защиты от перенапряжений или токов утечки - требует внешних аппаратов защиты;
• Работает только в закрытых щитах - не защищена от внешнего воздействия (IP-класс не указан);
• Не допускается использование в условиях постоянного погружения в жидкости или экстремальных температур ниже –25C/выше +70C - материалы не рассчитаны на такие условия.

Примеры использования

• Подключение нулевых проводов от 10 автоматов в этажном щите квартиры;
• Объединение нулей в щите насосной станции с несколькими двигателями;
• Распределение PEN-проводника после входного автомата в частном доме;
• Формирование нулевой шины в пульте управления конвейерной линией.

Практические советы

• Перед монтажом проверьте, чтобы все провода имели одинаковое сечение - смешивание 1,5 мм2 и 10 мм2 в одном щите усложняет баланс нагрузки;
• Используйте маркировочные бирки на каждом выводе - это ускоряет диагностику и ремонт;
• При использовании в сыром помещении (например, в подвале) дополнительно герметизируйте места ввода проводов термоусадкой;
• Проверяйте затяжку винтов через год после установки - особенно в местах с вибрацией;
• Если вам нужна более длинная шина - можно использовать несколько таких шин параллельно, соединив их перемычками из латуни того же сечения.
