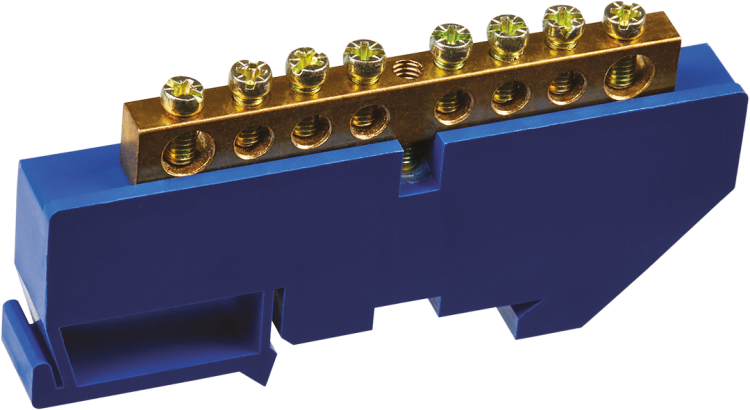

Шина нулевая на DIN-изоляторе 6х9-8 Navigator 71153 17289

Шина нулевая на DIN-изоляторе 6х9-8 NBB-M69-8D/B от Navigator - компактное устройство для надёжного распределения нулевого провода в щитах. Подходит для сборки автоматических выключателей, УЗО и других модульных устройств. Артикулы 17289 и 71153 соответствуют одной модели из серии NBB.

Назначение и область применения

Шина нулевая на DIN-изоляторе 6х9-8 NBB-M69-8D/B используется для объединения нескольких нулевых проводников - как рабочих (N), так и защитных (PE) - в одном месте. Применяется в распределительных щитах бытовых, коммерческих и промышленных объектов. Особенно удобна при подключении множества автоматов, УЗО, дифавтоматов и другого оборудования, где требуется чёткая и безопасная нулевая шина.

Технические характеристики

• Номинальное напряжение: 220 В - рассчитана на однофазные сети;
• Номинальный ток: 100 А - способна выдерживать нагрузку до этого значения без перегрева;
• Диапазон сечений проводов: 0,75–25 мм2 - подходит для медных проводов от тонких до мощных;
• Количество контактов: 8 - позволяет подключить восемь проводов одновременно;
• Материал контактной части: латунь - обеспечивает хорошую проводимость и устойчивость к окислению;
• Прижимные винты: из электротехнической бронзы - прочные, антикоррозийные, не требуют частого обслуживания;
• Изоляция: негорючий пластик синего цвета - защищает от случайного касания и соответствует стандартам маркировки нулевого провода;
• Способ монтажа: крепление на DIN-рейку + дополнительное фиксирование винтами - надёжная установка даже при вибрациях;
• Способ подключения: винтовой - простой, проверенный, допускает многократное отключение и подключение;
• Защита контактов: да - крышка предотвращает доступ к токоведущим элементам при установленном корпусе;
• Гарантия: 12 месяцев - подтверждает качество изготовления и материалов.

Совместимость и монтаж

Шина нулевая на DIN-изоляторе 6х9-8 NBB-M69-8D/B совместима со всеми типами стандартных DIN-реек шириной 35 мм. Монтаж выполняется просто: шина защёлкивается на рейку, затем фиксируется двумя винтами снизу. Для подключения откусите изоляцию с провода на 8–10 мм, вставьте в гнездо и затяните винт до упора - контрольный зажим не требует усилия, но должен плотно прижимать жилу. Не используйте инструменты с острыми кромками - можно повредить внутренние контакты. Кабели должны быть без заусенцев и деформаций.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями безопасности для электроустановок. Негорючая изоляция снижает риск возгорания. Защита контактов исключает случайное прикосновение к токоведущим частям. Соответствует нормам IEC 60947-7-1 для распределительных шин. Цвет изоляции - синий - соответствует международному стандарту маркировки нулевого провода (N).

Преимущества

• Высокая надёжность соединений благодаря латунным контактам и бронзовым винтам;
• Удобная компактная форма - занимает мало места в щите;
• Функциональная защита контактов - безопаснее, чем открытые шины;
• Поддержка широкого диапазона сечений - универсальность для разных задач;
• Чёткая маркировка цветом - минимизирует ошибки при монтаже и обслуживании.

Ограничения применения

Не предназначен для работы в сетях выше 220 В. Не рекомендуется использовать в условиях постоянной влажности без дополнительной защиты (например, IP54-корпуса щита). Не подходит для подключения алюминиевых проводов - материал контактов несовместим с алюминием, возможен электрохимический эффект. Не применяйте для высокочастотных цепей или импульсных нагрузок - не оптимизирована для таких режимов.

Примеры использования

• Распределительный щит квартиры с 6–8 автоматами и одним УЗО - все нули подключаются через эту шину;
• Щит управления насосной станцией - объединяет PE и N провода от трёх двигателей;
• Промышленный пульт - служит точкой сборки нулей от датчиков, реле и контроллеров;
• Аварийное освещение - обеспечивает единый нулевой вход для группы светильников.

Практические советы

• Перед монтажом проверьте, что сечение вашего провода попадает в диапазон 0,75–25 мм2 - меньшие или большие жилы могут плохо зажиматься;
• Не затягивайте винты слишком сильно - это может повредить резьбу или деформировать латунную планку;
• Если в щите много шин, пометьте каждую - особенно если используются и N, и PE - чтобы избежать путаницы при ремонте;
• Проверяйте плотность соединений раз в год - особенно в местах с вибрацией или температурными колебаниями;
• Эта модель не имеет возможности удлинения - если нужно больше 8 контактов, используйте две шины параллельно, соединённые перемычкой.
