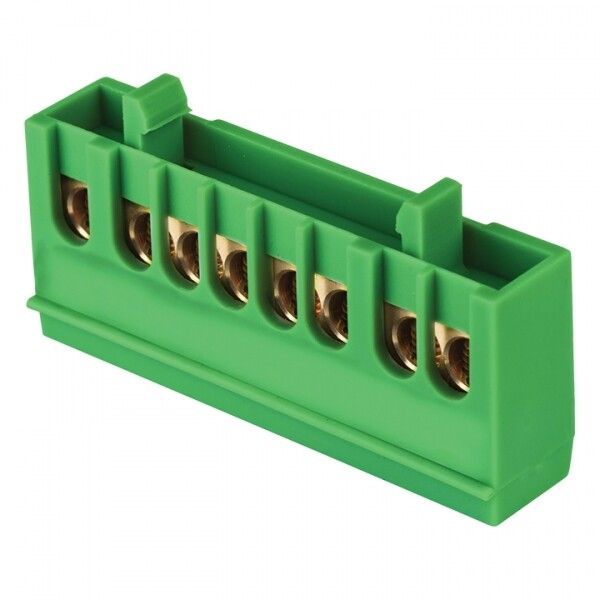

Шина нулевая PE 6х9 8 отверстий зеленый изолированный корпус на DIN-рейку латунь PROxima EKF sn0-63-8-ig

Шина нулевая PE (6х9 мм) 8 отверстий латунь зеленый изолированный корпус на DIN-рейку от EKF серии PROxima - это надёжный элемент для организации систем заземления и нулевого провода в распределительных щитах. Подходит для промышленного оборудования и НКУ, обеспечивает безопасное соединение проводников сечением 1,5–10 мм2.

Назначение и область применения

Эта шина используется для объединения нескольких заземляющих (PE) или нулевых (N) проводников в одном месте. Применяется в силовых щитах промышленного оборудования, автоматических линиях, станках, конвейерах и других объектах с высокой нагрузкой. Установка на DIN-рейку позволяет легко интегрировать её в стандартные распределительные устройства.

Технические характеристики

• Материал контактов: латунь с оцинкованным покрытием
• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Количество точек подключения: 8
• Тип подключения: винтовые зажимы
• Диапазон сечений проводников: 1,5 – 10 мм2
• Габариты: 6×9 мм
• Степень защиты: IP20 (защита от прикосновения и крупных предметов, но не от воды)
• Рабочая температура: от -40 C до +105 C
• Цвет корпуса: зелёный
• Изоляция: негорючий пластик
• Ударопрочность: да

Совместимость и монтаж

Шина крепится на стандартную DIN-рейку типа TS35. Для монтажа достаточно защёлкнуть её на рейку - дополнительные крепления не требуются. Каждый винт предназначен для одного проводника. Диаметр отверстия соответствует сечению 1,5–10 мм2. Винты имеют круглое основание - это исключает перерезание жил при затяжке. Монтаж возможен как в вертикальном, так и в горизонтальном положении. Обязательно соблюдайте посадочный размер: шина рассчитана на стандартную DIN-рейку, совместимую с изделиями EKF серии PROxima.

Безопасность и стандарты

Корпус выполнен из самозатухающего пластика, что снижает риск распространения пламени при аварии. Латунные контакты с оцинкованным покрытием обеспечивают долговечность и устойчивость к окислению. Соответствует требованиям к устройствам распределения электроэнергии в соответствии с ГОСТ Р 50030.2 и IEC 60947-7-1. IP20 гарантирует защиту от случайного прикосновения к токоведущим частям, но не защищает от влаги - не применяйте во влажных помещениях без дополнительной герметизации.

Преимущества

• Оцинкованное покрытие контактов позволяет подключать как медные, так и алюминиевые проводники без риска гальванической коррозии
• Круглое основание винта предотвращает повреждение жил при затяжке
• Негорючий изоляционный корпус повышает пожаробезопасность
• Высокая механическая прочность - выдерживает ударные нагрузки
• Чёткая цветовая маркировка (зелёный) соответствует нормам для PE-шин

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или агрессивных сред - степень защиты IP20 недостаточна
• Не рекомендуется использовать вне закрытых щитов - открытая установка запрещена
• Максимальное сечение проводника - 10 мм2; более толстые жилы не поместятся
• Подключение более 8 проводников невозможно без удлинителей или дополнительных шин

Примеры использования

• Объединение заземляющих проводов от трёх асинхронных двигателей в цеховой щите
• Распределение PEN-проводника в распределительном пункте промышленного участка
• Формирование нулевой шины в щите управления конвейерной линией
• Подключение заземления к корпусам станков через один общий контакт

Практические советы

• Перед монтажом проверьте соответствие сечения проводника - не используйте жилы меньше 1,5 мм2 или больше 10 мм2
• Затягивайте винты равномерно, без усилия - переусилие может повредить контакт
• Для комбинированного подключения меди и алюминия обязательно используйте антиоксидантную пасту
• При групповом использовании нескольких шин - располагайте их с зазором для доступа к винтам
• Шина EKF PROxima sn0-63-8-ig совместима с другими компонентами серии PROxima - можно собирать унифицированные щиты
