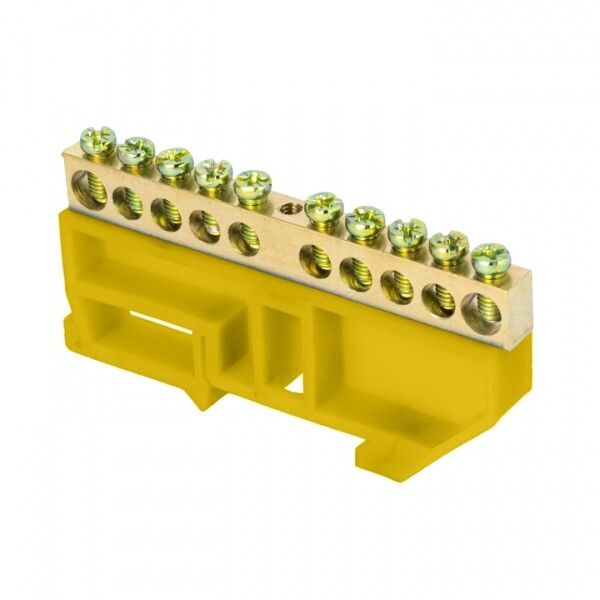

Шина нулевая N 6х9 10 отвер. латунь желт. изолятор на DIN-рейку розн. стикер PROxima EKF sn0-63-10-dz-r

Шина нулевая EKF PROxima sn0-63-10-dz-r - это компактный элемент для распределения нулевого провода в щитах на DIN-рейке. Латунная контактная группа с 10 винтовыми точками подключения обеспечивает надёжное соединение проводов сечением 1,5–10 мм2, а жёлтый изолятор гарантирует безопасную изоляцию от корпуса.

Назначение и область применения

Шина нулевая EKF PROxima sn0-63-10-dz-r используется для объединения нулевых проводников (N) в распределительных щитах. Применяется в промышленном оборудовании, автоматических системах управления, силовых щитах НКУ. Подходит для установки в помещениях с контролируемой средой - где нет воздействия воды, пыли или механических повреждений.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Количество подключений: 10 отверстий
• Тип подключения: винтовое
• Диапазон сечений проводов: 1,5 – 10 мм2
• Габариты: 6×9 мм
• Материал контактов: латунь с цинковым покрытием
• Изолятор: негорючий пластик
• Степень защиты: IP00 (без защиты от внешних воздействий)
• Рабочая температура: от -40 C до +105 C
• Способ монтажа: крепление на DIN-рейку через изолятор

Совместимость и монтаж

Шина нулевая EKF PROxima sn0-63-10-dz-r устанавливается на стандартную DIN-рейку типа TS35. Крепится через встроенный изолятор - это исключает случайное замыкание на корпус щита. Для монтажа достаточно защёлкнуть шину на рейку. Винтовые зажимы рассчитаны на однократное затягивание - после сборки не рекомендуется ослаблять и перезатягивать болты. Диаметр отверстий соответствует стандартным винтам M4.

Безопасность и стандарты

Контактная группа выполнена из оцинкованной латуни - это снижает риск электрохимической коррозии при смешивании медных и алюминиевых проводов. Изолятор изготовлен из самозагасающего пластика, что соответствует требованиям пожарной безопасности. Отсутствие степени защиты (IP00) означает, что шина должна использоваться только внутри закрытых щитов, недоступных для прикосновения.

Преимущества

• Оцинкованное покрытие контактов позволяет безопасно подключать как медные, так и алюминиевые провода без риска окисления.
• Круглое основание винта равномерно распределяет давление - предотвращает перерезание жилы при затяжке.
• Высокая термостойкость (до +105 C) обеспечивает работу даже в нагреваемых щитах.
• Жёлтый цвет изолятора - визуальное отличие от фазных шин, упрощает диагностику и обслуживание.
• Компактные габариты (6×9 мм) позволяют экономить место в плотно заполненных щитах.

Ограничения применения

Шина нулевая EKF PROxima sn0-63-10-dz-r не предназначена для открытой установки - её нельзя использовать вне щитов, в сырых, пыльных или взрывоопасных зонах из-за отсутствия защиты (IP00). Также не следует применять в условиях частых вибраций без дополнительного крепления - винтовые соединения могут ослабевать. Максимальное сечение провода - 10 мм2; использование более толстых проводов невозможно.

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в промышленном щите управления станком.
• Объединение нулей в распределительном щите торгового центра или офисного здания.
• Сборка нулевой шины в щитах для систем освещения, кондиционирования, насосов.

Практические советы

• Перед монтажом проверьте, чтобы все провода имели сечение 1,5–10 мм2 - выход за границы снижает надёжность контакта.
• Не используйте шину для заземления (PE) - она предназначена только для нулевого провода (N).
• Затягивайте винты усилием рук - лишнее усилие может повредить резьбу или проводник.
• При наличии нескольких шин в одном щите соблюдайте цветовое различие: жёлтый - N, зелёно-жёлтый - PE.
• Проверяйте доступность винтов для будущего обслуживания - не закрывайте шину другими элементами.
