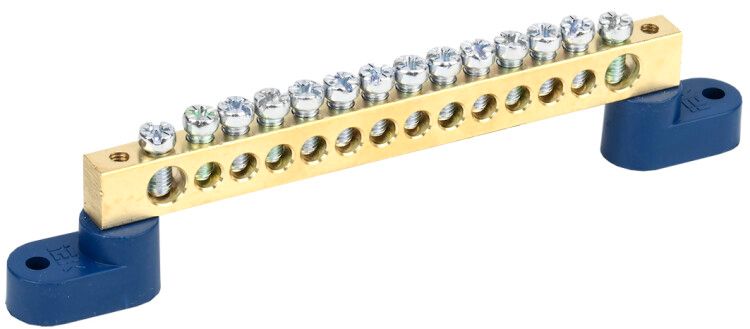

Шина нулевая ШНИ-8х12-14-У2-С на двух угловых изол. IEK YNN10-812-14C2-K07

Шина нулевая ШНИ-8х12-14-У2-С на двух угловых изоляторах от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Эта модель обеспечивает устойчивый контакт при высокой нагрузке и рассчитана на длительную эксплуатацию в жестких условиях.

Назначение и область применения

Шина нулевая ШНИ-8х12-14-У2-С используется для сборки нулевых и защитных заземляющих контуров в электрощитах. Подходит для подключения многожильных медных проводов в системах TN-S и TN-C-S. Применяется в промышленном, коммерческом и жилищном электрооборудовании - например, в щитах управления насосами, конвейерами, освещением и HVAC-системами.

Технические характеристики

• Номинальный ток: 125 А
• Номинальное напряжение: 380 В
• Количество контактов: 20
• Материал: латунь - обеспечивает хорошую проводимость и коррозионную стойкость
• Диапазон сечений проводов: до 25 мм2
• Рабочая температура: от -40 C до +50 C
• Срок службы: 15 лет
• Цвет корпуса: синий
• Отделка поверхности: необработанная - без покрытия, сохраняет естественные свойства латуни
• Способ монтажа: на монтажной плате, через угловые изоляторы

Совместимость и монтаж

Шина ШНИ-8х12-14-У2-С крепится двумя способами: через угловые изоляторы - прямо на стенку щита, либо через центральные крепления - на DIN-рейку 35 мм. Для надёжного соединения с медными многожильными проводами обязательно используйте наконечники-гильзы. Диаметр отверстий под болты соответствует стандартным требованиям для проводов сечением до 25 мм2. Убедитесь, что площадка установки ровная и не имеет перекосов - это предотвращает механическое напряжение на контактах.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями ГОСТ Р МЭК 60947-7-1 и применяется в системах, где важна безопасность заземления. Наличие изолирующих элементов исключает случайное замыкание на корпус щита. Отсутствие специального покрытия не снижает безопасность - латунь сама по себе устойчива к окислению в типичных условиях эксплуатации.

Преимущества

• Высокая плотность контактов - 20 точек подключения на компактной шине
• Стандартный материал (латунь) гарантирует долговечность и стабильный контакт даже при частых перегрузках
• Гибкий монтаж: можно фиксировать как на DIN-рейку, так и напрямую на панель
• Работает в широком температурном диапазоне - подходит для холодных помещений и теплых технических комнат
• Срок службы 15 лет - минимизирует необходимость замены в течение всего жизненного цикла объекта

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - возможен риск окисления и потери контакта
• Не имеет защиты от внешних воздействий (IP-класс не указан); требует установки внутри закрытого щита
• Не следует использовать в средах с повышенной химической агрессивностью (например, в химических цехах без дополнительной герметизации)
• Сечение провода не должно превышать 25 мм2 - более толстые провода не войдут в зажимы

Примеры использования

• Подключение нулевых проводов в этажных распределительных щитах ЖКХ
• Сборка PE-шин в щитах автоматического пожаротушения
• Объединение защитных проводников на станциях управления насосами в канализационных коллекторах
• Заземляющие шины в щитах оборудования на открытых площадках (при условии размещения в защищённом корпусе)

Практические советы

• Перед монтажом проверьте соответствие сечения провода - оптимально 1,5–25 мм2; меньшие сечения могут плохо фиксироваться без гильз
• Используйте наконечники-гильзы типа НШВИ или НШВ для многожильных проводов - это предотвратит выдавливание жил при затяжке
• При установке на панель соблюдайте минимальный зазор между соседними шинами - чтобы избежать нагрева и пробоя
• Проверяйте момент затяжки болтов: переусердствовать нельзя - латунь мягче стали, легко деформируется
• Артикул ynn10-812-14c2-k07 совпадает с серийным исполнением ШНИ-8х12-14-У2-С от IEK - при заказе сверьте номера
