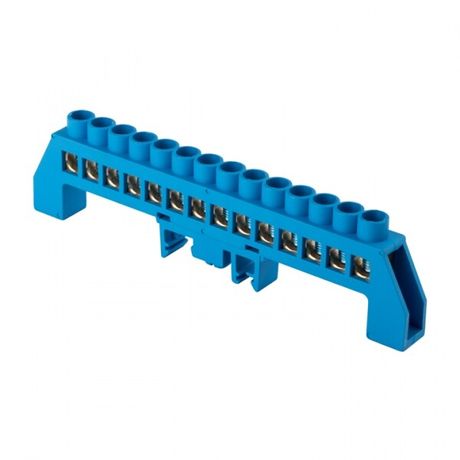

Шина нулевая N 8х12 14 отвер. латунь син. нейлоновый корпус комбинированный PROxima EKF sn0-125-14-dn

Шина нулевая EKF PROxima sn0-125-14-dn - это компактная, надёжная шина для соединения нулевых и заземляющих проводников в распределительных щитах. Латунные контакты и прочный нейлоновый корпус обеспечивают долгую работу даже в жестких условиях промышленного оборудования.

Назначение и область применения

Шина нулевая EKF PROxima sn0-125-14-dn используется для объединения нулевых (N) и защитных заземляющих (PE) проводников в электрических щитах. Применяется в промышленных установках, автоматических линиях, станках, системах освещения и других объектах с высокой плотностью подключений. Подходит для сборки щитов по нормам IEC 60309-1.

Технические характеристики

• Номинальный ток: 125 А - выдерживает нагрузки типичных промышленных цепей без перегрева.
• Номинальное напряжение: 400 В - рассчитана на трёхфазные сети 380–400 В.
• Количество отверстий: 14 - позволяет подключить до 14 проводников без необходимости использования перемычек.
• Сечение провода: 2,5–16 мм2 - совместима с большинством медных и алюминиевых проводов, используемых в силовой разводке.
• Материал контактов: латунь - обеспечивает хорошую проводимость и устойчивость к окислению.
• Корпус: синий нейлон - изолирует, защищает от механических повреждений и легко идентифицируется в щите.
• Степень защиты IP20: предохраняет от доступа пальцев и крупных предметов, но не защищена от воды и пыли - применяется только внутри закрытых щитов.
• Рабочая температура: от –40 C до +105 C - работает в холодных складах и нагретых помещениях с оборудованием.
• Габариты: 8×12 мм - компактный профиль, занимает мало места на DIN-рейке.

Совместимость и монтаж

Шина нулевая EKF PROxima sn0-125-14-dn монтируется на стандартную DIN-рейку шириной 35 мм. Для фиксации используются встроенные защёлки - достаточно прижать шину к рейке до характерного щелчка. Монтаж не требует дополнительных креплений. Винтовые зажимы позволяют затянуть проводник отвёрткой с плоским наконечником. Диаметр отверстий под винт оптимизирован под стандартные наконечники типа НШВИ.

Безопасность и стандарты

Произведена в соответствии с международным стандартом IEC 60309-1(1999). Обеспечивает электроизоляцию, ударопрочность и термическую стабильность. Корпус выполнен из самозагасающего нейлона, что снижает риск распространения горения при аварии. Соответствует требованиям безопасности для промышленных НКУ (нормируемых коммутационных устройств).

Преимущества

• Высокая надёжность контактов благодаря латунному материалу - меньше вероятность перегрева и ослабления соединения.
• 14 точек подключения - экономят время при монтаже, исключают необходимость в дополнительных перемычках.
• Синий цвет корпуса - визуально отличает нулевую шину от фазных и PE-шин, снижает риск ошибок при обслуживании.
• Значительно ниже стоимость по сравнению с аналогами европейских брендов - без потери качества.
• Ударопрочная конструкция - выдерживает случайные воздействия при сборке и ремонте.

Ограничения применения

• Не предназначен для открытой установки - IP20 не защищает от влаги, пыли и внешних воздействий; использовать только во внутренних щитах.
• Не рекомендуется для подключения проводов сечением менее 2,5 мм2 - возможен слабый контакт и перегрев.
• Не является комбинированной шиной N+PE - для объединения нуля и заземления требуется отдельная PE-шина или специальная двойная шина.
• Не подходит для частых демонтажей - многократное откручивание винтов может повредить резьбу в латуни.

Примеры использования

• Щит управления насосной станцией - объединение всех нулевых проводов двигателей.
• Автоматизированный конвейер - распределение нуля между несколькими контроллерами и датчиками.
• Осветительный щит в производственном цеху - подключение нулей от групп светильников.
• Распределительный пункт на складе - сборка нулевой шины перед подачей питания на группы розеток.

Практические советы

• Перед монтажом проверьте, чтобы все провода имели сечение в диапазоне 2,5–16 мм2 - меньшие провода могут выпасть, большие - не войдут.
• Затягивайте винты равномерно, без усилия - переусилие повредит резьбу, недостаточное - вызовет нагрев.
• Используйте наконечники НШВИ или НШВ - они увеличивают площадь контакта и продлевают срок службы.
• При установке в щит с большим количеством шин - оставляйте минимум 10 мм свободного пространства рядом для удобства обслуживания.
• Обязательно пометьте шину этикеткой “N” - особенно важно при работе с несколькими шинами одного типа.
