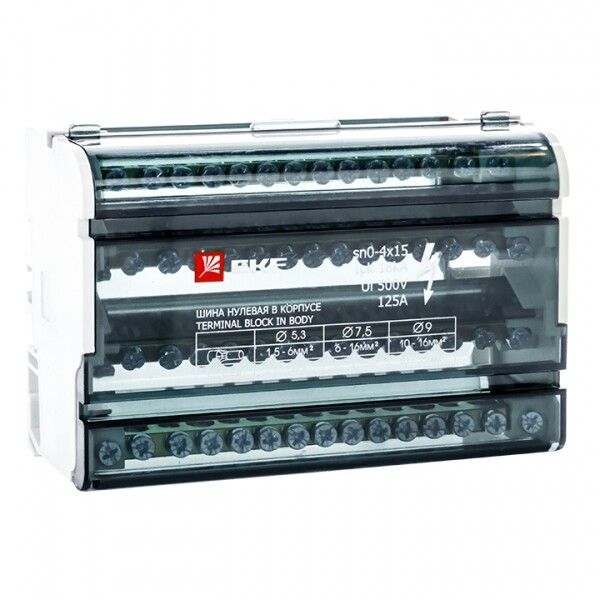

Шина нулевая в корпусе 4х15 EKF PROxima | sn0-4x15

Шина нулевая в корпусе 4х15 125А от EKF серии PROxima - это компактное устройство для распределения нулевого провода в щитах автоматики и силовой аппаратуры. Подходит для установки на DIN-рейку, обеспечивает надёжное соединение проводов сечением 1,5–35 мм2 и защищён от случайного контакта благодаря изолирующему корпусу.

Назначение и область применения

Шина нулевая в корпусе 4х15 125А предназначена для коммутации и распределения нулевых проводников в распределительных щитах. Применяется в промышленных системах управления, КИПиА, станках, конвейерах и других устройствах, где требуется организованная и безопасная сборка нулевой шины. Устройство особенно удобно там, где необходимо подключить несколько проводов к одной точке без перегрузки цепи.

Технические характеристики

• Номинальный ток: 125 А - выдерживает нагрузку до этого значения без перегрева;
• Номинальное напряжение: 400 В - рассчитана на трёхфазную сеть с нулём (TN-S, TN-C-S);
• Количество полюсов: 4 - четыре отдельные шины для подключения проводов;
• Наличие N-шины: да - одна из шин выполнена как нейтральный проводник;
• Поперечное сечение проводников: 1,5 – 35 мм2 - совместима с одножильными и многожильными проводами, оконцованными наконечниками НШвИ;
• Материал: медь - высокая проводимость и устойчивость к коррозии;
• Способ подключения: винтовой - надёжное и проверенное соединение;
• Степень защиты: IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищает от воды и пыли;
• Диапазон рабочих температур: от -40 C до +105 C - работает в суровых условиях, включая холодные склады и жаркие помещения;
• Способ монтажа: на DIN-рейку - стандартная фиксация в щитах всех типов;
• Размер: 10 мм - толщина корпуса, позволяет экономить место в щите;
• Цвет: синий - соответствует цветовой маркировке нулевого провода по ГОСТ;
• Нормативный документ: IEC 60309-1(1999) - соответствие международным требованиям безопасности.

Совместимость и монтаж

Шина нулевая в корпусе 4х15 125А устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть её на рейку - никаких дополнительных креплений не требуется. Подключение проводов осуществляется через винты на каждой клемме. Многожильные провода должны быть оконцованы наконечниками НШвИ - это исключает ослабление контакта при затяжке. Корпус имеет прозрачную крышку, позволяющую контролировать состояние соединений без вскрытия. Изолирующая задняя панель снижает риск замыкания на заземлённые элементы щита.

Безопасность и стандарты

Шина нулевая в корпусе 4х15 125А соответствует стандарту IEC 60309-1(1999), что гарантирует безопасность при работе в промышленных сетях. IP20 обеспечивает защиту от прикосновения к токоведущим частям, но не предназначен для установки во влажных или запылённых средах вне закрытых щитов. Все шины внутри корпуса изолированы друг от друга - исключено возникновение межфазного замыкания. Цветовая маркировка (синий) соответствует требованиям к нулевому проводу.

Преимущества

• Чёткая организация нулевых проводов - меньше путаницы в щите;
• Защитный корпус снижает риск поражения током и повреждения контактных зон;
• Высокая плотность монтажа - 4 шины на минимальном пространстве (10 мм толщиной);
• Поддержка широкого диапазона сечений - универсальность для разных задач;
• Совместимость с продукцией EKF PROxima - легко дополнять другими модулями того же семейства.

Ограничения применения

Не применяется в открытых или влажных местах - степень защиты IP20 не защищает от брызг, пыли и влаги. Не рекомендуется использовать для подключения проводов сечением менее 1,5 мм2 - возможен слабый контакт. Не предназначен для работы с алюминиевыми проводами без переходных наконечников. Не следует применять в качестве основной шины заземления - для этой цели нужны специальные PE-шины.

Примеры использования

• Распределительный щит станка с несколькими двигателями - все нули подключаются к одной шине;
• Щит управления конвейерной линией - упорядоченный вывод нулевых проводов от датчиков и реле;
• Автоматизированные системы освещения - группировка нулевых проводов от нескольких светильников;
• Промышленные панели с большим количеством входящих кабелей - минимизация числа ответвлений.

Практические советы

• Перед монтажом проверьте, чтобы все провода имели подходящую длину - слишком длинные могут мешать закрыванию крышки;
• Затягивайте винты равномерно, не переусердствуйте - можно повредить медную шину или пластиковую клемму;
• Обязательно используйте наконечники НШвИ для многожильных проводов - это продлит срок службы контакта;
• При проектировании щита учтите, что шина занимает 10 мм по глубине - планируйте свободное пространство вокруг;
• Для больших объектов лучше использовать сразу две шины вместо одной - так легче обслуживать и расширять систему.
