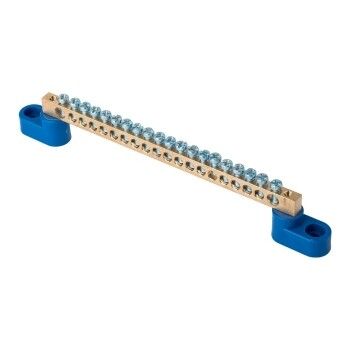

Шина нулевая N 6х9 20 отвер. латунь 2 син. угловых изолятора розн. стикер EKF sn0-2-63-20-r

Шина нулевая EKF PROxima sn0-2-63-20-r - это надёжный клеммный блок для объединения нулевых проводников в распределительных щитах. Выполненная из латуни с двумя синими изоляторами, она обеспечивает безопасное и долговечное подключение до 20 проводников сечением до 9 мм2.

Назначение и область применения

Шина нулевая EKF PROxima sn0-2-63-20-r используется для создания единой точки подключения нулевых рабочих проводников (проводник “N”) в электрических щитах. Применяется в бытовых, коммерческих и промышленных системах - например, в щитах жилых домов, офисах, цехах с автоматизированными линиями. Подходит для сборки щитов по требованиям ПУЭ и ГОСТ Р 51778.

Технические характеристики

• Материал контактов: латунь с оцинкованным покрытием
• Номинальный ток: 100 А
• Диапазон сечений подключаемых проводников: до 9 мм2
• Количество точек подключения: 20
• Способ подключения: винтовой
• Тип корпуса: блок клеммный, однополюсный
• Изоляторы: 2 синих угловых, из самозатухающего пластика
• Материал винтов: оцинкованная сталь
• Форма основания винта: круглая - исключает перерезание жилы

Совместимость и монтаж

Шина нулевая EKF PROxima sn0-2-63-20-r монтируется на DIN-рейку через установленные угловые изоляторы. Для фиксации используются винты с круглым основанием - они равномерно распределяют давление и не повреждают проводник. Установка выполняется в щите после проверки отсутствия напряжения. Каждый винт затягивается отвёрткой с плоским наконечником до плотного контакта - переусердствовать не стоит, чтобы не деформировать латунную контактную группу.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок. Самозатухающий пластик изоляторов снижает риск распространения пламени. Оцинкованное покрытие защищает от коррозии и позволяет безопасно подключать как медные, так и алюминиевые провода без дополнительных переходников. Соответствует нормам ПУЭ для нулевых шин в распределительных устройствах.

Преимущества

• Латунные контакты обеспечивают низкое переходное сопротивление и высокую теплостойкость
• Оцинкованное покрытие продлевает срок службы и совместимо с разными металлами проводов
• Круглое основание винта предотвращает механическое повреждение жил
• Синие изоляторы визуально отличают нулевую шину от PE-шин (обычно желто-зелёные)
• 20 точек подключения позволяют собирать компактные щиты без необходимости использовать несколько шин

Ограничения применения

Не применяется для подключения проводников сечением более 9 мм2 - возможен плохой контакт и нагрев. Не предназначен для работы в условиях постоянного воздействия открытого огня или химически активных сред. Не заменяет заземляющую шину (PE) - для заземления используйте отдельную шину с другим цветовым обозначением.

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в квартирном щите
• Распределение нуля между несколькими группами освещения и розеток
• Сборка щита управления на производстве с множеством потребителей
• Замена старой перемычки на шину при модернизации электрощита

Практические советы

• Перед монтажом удалите оксидную плёнку с алюминиевых проводов - даже с оцинкованным контактом это повысит надёжность соединения
• Не смешивайте в одной шине провода разного сечения - лучше использовать отдельные группы
• Проверьте плотность затяжки каждого винта: слабый контакт вызывает нагрев, слишком сильный - трещину в латуни
• При использовании в сыром помещении дополнительно проверяйте целостность изоляторов и отсутствие конденсата
• Артикул sn0-2-63-20-r - это розничная версия; для оптовых заказов доступны аналогичные модели без стикера
