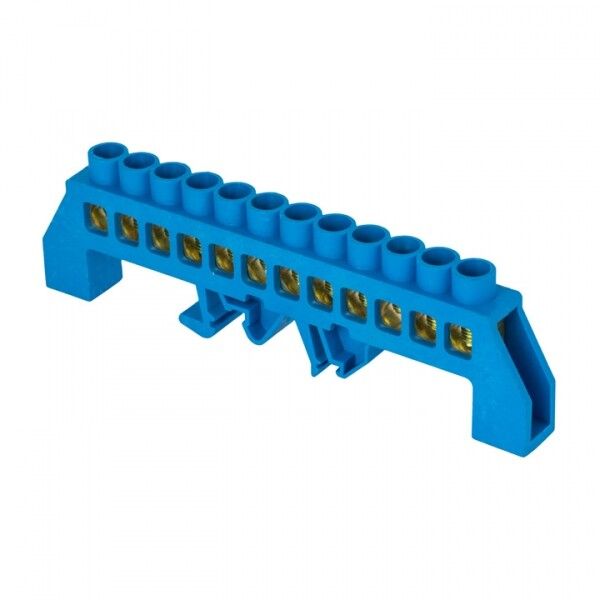

Шина нулевая N 6х9 12 отвер. латунь син. нейлоновый корпус комбинированный PROxima EKF sn0-63-12-dn

Шина нулевая N 63.12 мм, 12 отверстий, латунь, синий нейлоновый корпус, комбинированный, на DIN-рейку от EKF (артикул sn0-63-12-dn) - это надежная и компактная шина для распределения нулевого провода в щитах автоматики и силового оборудования. Продукт сочетает прочную латунную основу, удобный монтаж на DIN-рейку и высокую термостойкость, что делает её подходящей для промышленных и коммерческих объектов.

Назначение и область применения

Шина нулевая N используется для соединения и распределения нулевых проводников (N) в электрических щитах. Подходит для систем TN-S и TN-C-S, где требуется централизованное подключение множества нулевых жил. Применяется в промышленном оборудовании, щитах управления, станках, конвейерах, системах освещения и других установках, требующих надежного нулевого контакта. Артикул sn0-63-12-dn - часть серии PROxima от EKF, предназначенной для профессионального монтажа в условиях повышенной нагрузки.

Технические характеристики

• Количество подключений: 12 отверстий - позволяет подсоединить до 12 проводников одновременно
• Номинальный ток: 100 А - выдерживает длительную нагрузку без перегрева
• Номинальное напряжение: 400 В - рассчитана на работу в трехфазных сетях 400 В переменного тока
• Материал контактной части: латунь - обеспечивает хорошую проводимость и устойчивость к окислению
• Корпус: синий нейлон - ударопрочный, не горючий, устойчив к химическим воздействиям
• Степень защиты: IP20 - защищена от доступа пальцев и предметов более 12 мм, но не от воды и пыли
• Диапазон рабочих температур: от -40 до +105 C - работает в суровых климатических условиях
• Способ монтажа: на DIN-рейку 35 мм - совместима со стандартными рейками в щитах
• Нормативный документ: IEC 60309-1(1999) - соответствие международным требованиям безопасности

Совместимость и монтаж

Шина легко крепится на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защелкнуть ее на рейку - дополнительные крепежи не требуются. Все 12 отверстий имеют винтовые зажимы, позволяющие затянуть провода сечением до 16 мм2. Максимальный момент затяжки - не более 1,8 Нм, чтобы не повредить резьбу. Корпус выполнен так, что не препятствует свободному проходу воздуха, снижая риск перегрева при плотной укладке проводов. Обратите внимание: шина предназначена исключительно для нулевого проводника (N), не для PE - для заземления используйте отдельную шину PE.

Безопасность и стандарты

Изделие соответствует нормам IEC 60309-1(1999) и имеет сертификаты на безопасность. Латунные контакты обеспечивают стабильный токопроводящий слой, предотвращая нагрев при максимальной нагрузке. Синий корпус изготовлен из самозагасающего нейлона, который не распространяет пламя. IP20 гарантирует защиту от случайного прикосновения к токоведущим частям, но не защищает от влаги - не применяйте в сырых помещениях без дополнительной герметизации.

Преимущества

• Высокая долговечность благодаря латунным контактам и качественному корпусу
• Экономия до 50% по сравнению с аналогами европейских брендов без потери качества
• Ударопрочность корпуса - выдерживает механические нагрузки при транспортировке и монтаже
• Четкая цветовая маркировка (синий) - отличает нулевую шину от заземляющей (желто-зеленой)
• Поддерживается рекомендованным проектным ассортиментом - легко интегрируется в типовые решения

Ограничения применения

• Не предназначена для подключения проводов сечением более 16 мм2 - возможен перегрев и плохой контакт
• IP20 не допускает использование во влажных средах (например, на улице, в бассейнах, холодильных камерах)
• Не является шиной заземления (PE) - нельзя использовать вместо заземляющих шин
• Не рекомендуется для многократного демонтажа - винтовые зажимы теряют усилие после нескольких разборок

Примеры использования

• Щит управления насосной станцией - подключение нулевых проводов от всех двигателей
• Автоматизированная линия производства - сборка нулевых жил от датчиков, контроллеров и исполнительных механизмов
• Осветительный щит торгового центра - распределение нуля по группам светильников
• Аварийный генераторный щит - центральный пункт подключения нулевого провода системы резервирования

Практические советы

• Перед монтажом проверьте диаметр отверстий - они рассчитаны на провода до 16 мм2; для больших сечений используйте другие модели
• Затягивайте винты равномерно, не переусердствуйте - латунь мягче стали, можно повредить резьбу
• При использовании в плотных щитах оставляйте минимум 10–15 мм свободного места вокруг шины для теплоотвода
• Обязательно помечайте каждую ноль-жилу перед подключением - особенно важно при большом количестве подключений
• Для комплексных решений параллельно используйте шину PE того же ряда - EKF PROxima предлагает совместимые варианты
