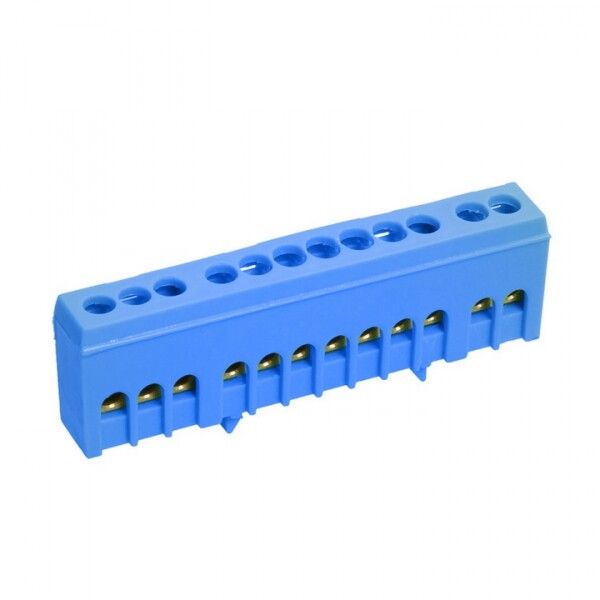

Шина нулевая N 6х9 12 отверстий синий изолированный корпус на DIN-рейку латунь PROxima EKF sn0-63-12-ib

Шина нулевая N 6×9 мм 12 отверстий латунь синий изолированный корпус на DIN-рейку от EKF серии PROxima - надёжный элемент для распределения нулевого провода в щитах автоматики и силового оборудования. Подходит для промышленных и коммерческих объектов, где требуется безопасное и компактное соединение множества проводников.

Назначение и область применения

Эта шина используется для объединения нулевых проводников (L-N) в электрических щитах. Применяется в системах TN-S и TN-C-S, где необходимо равномерное распределение тока нейтрали между несколькими устройствами. Установка возможна в щитах управления, распределительных устройствах, станциях автоматизации, конвейерных линиях и других промышленных объектах. Также подходит для жилых и офисных помещений при использовании вводно-распределительных устройств (ВРУ).

Технические характеристики

• Тип: нулевая шина (N), однополюсная
• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Материал контактов: латунь с никелированным покрытием
• Габариты: 6 × 9 мм (высота × ширина)
• Количество точек подключения: 12
• Тип подключения: винтовой зажим
• Диапазон сечений проводов: 1,5–10 мм2
• Степень защиты: IP20 - защита от доступа пальцев и крупного инструмента, но не от воды и пыли
• Рабочая температура: от –40 C до +105 C
• Изоляционный корпус: синего цвета, из самозагасающего пластика
• Ударопрочность: да - выдерживает механические нагрузки при монтаже и эксплуатации

Совместимость и монтаж

Шина крепится на стандартную DIN-рейку типа TS35. Монтаж занимает несколько секунд - достаточно защёлкнуть её на рейку. Для подключения проводов используйте винтовые зажимы: ослабьте винт, вставьте подготовленный проводник (без зачищения изоляции ближе чем 8–10 мм), затяните до упора. Круглая форма головки винта исключает перерезание жилы. Совместима с медными и алюминиевыми проводами благодаря оцинкованному покрытию контактов. Не требует специальных инструментов - подойдут обычные отвёртки.

Безопасность и стандарты

Изоляционный корпус выполнен из материала, не поддерживающего горение, что соответствует требованиям пожарной безопасности. Конструкция обеспечивает защиту от случайного прикосновения к токоведущим частям (IP20). Соответствует ГОСТ Р 50030.2 и IEC 60947-7-1 для аппаратов сборки. Сертифицирована для работы в условиях промышленной среды.

Преимущества

• Оцинкованная латунь - совместима с медью и алюминием без риска электрохимической коррозии
• Круглая головка винта - предотвращает повреждение жилы при затяжке
• Высокая термостойкость - работает при экстремально низких и высоких температурах
• Синий изоляционный корпус - визуальное отличие от фазных шин, снижает риск ошибок при обслуживании
• Жесткая конструкция - минимизирует люфт и ослабление контактов при вибрации

Ограничения применения

• Не предназначен для использования вне закрытых щитов - степень защиты IP20 не допускает воздействия влаги, пыли или внешних механических факторов
• Запрещено применять с проводами сечением менее 1,5 мм2 или более 10 мм2 - это вызывает перегрев или плохой контакт
• Не рекомендуется использовать в качестве PE-шины - хотя материал одинаковый, функционально она рассчитана только на N-провод
• Не подходит для многократного демонтажа - частая замена проводов может деформировать резьбу винтов

Примеры использования

• Подключение нулей от нескольких автоматических выключателей в этажном щите ЖКХ
• Объединение нейтралей в пульте управления конвейерной линией на заводе
• Распределение нулевого провода в распределительном щите торгового центра
• Фиксация нуля в системе освещения с большим количеством светильников

Практические советы

• Перед монтажом проверьте соответствие сечения провода диапазону 1,5–10 мм2 - использование проводов вне этого диапазона снижает надёжность контакта
• При подключении алюминиевых проводов слегка протяните винт через 1–2 недели после первого запуска - металл «усаживается»
• Не затягивайте винты слишком сильно - это может повредить резьбу или раздавить жилу
• Используйте эту шину только в паре с аналогичными шинами EKF PROxima - они имеют согласованную геометрию и шаг крепления
• При необходимости удлинения цепи нуля - применяйте переходные перемычки того же типа, а не просто скрутки
