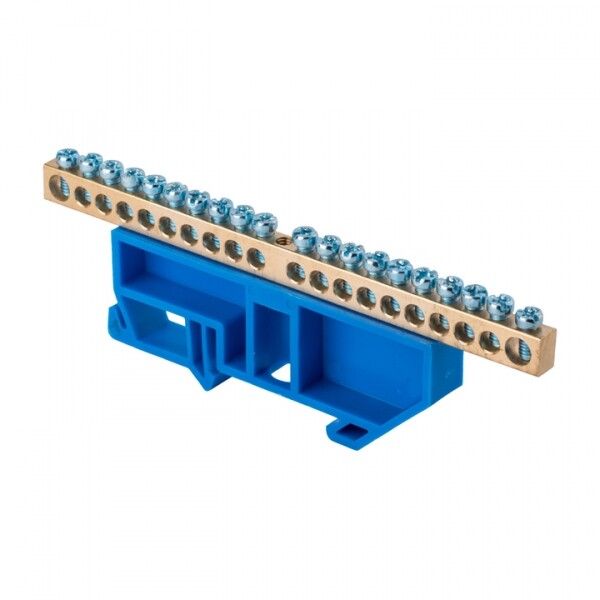

Шина нулевая N 6х9 20 отвер. латунь син. изолятор на DIN-рейку PROxima EKF sn0-63-20-d

Шина нулевая N 6х9 мм 20 отверстий латунь синий изолятор на DIN-рейку от EKF (артикулы sn06320d, sn0-63-20-d) - компактная и надёжная шина для организации нулевого провода в распределительных щитах. Применяется в промышленных установках, где важны прочность соединений и долговечность.

Назначение и область применения

Эта шина используется для объединения нескольких нулевых проводников (N) в одном месте - например, при подключении автоматических выключателей, УЗО, контакторов. Подходит для систем TN-S и TN-C-S. Материал - латунь - обеспечивает хорошую проводимость и устойчивость к окислению. Установка на изолятор позволяет использовать её в щитах с высокой плотностью компонентов. Применяется в промышленном оборудовании: станках, конвейерах, пультах управления, силовых щитах.

Технические характеристики

• Количество точек подключения: 20 отверстий
• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Материал контактной части: латунь
• Изолятор: синего цвета, повышает безопасность при монтаже
• Диапазон сечений проводов: 1,5–10 мм2
• Габариты: 6×9 мм (высота × ширина)
• Рабочая температура: от –40 C до +105 C
• Степень защиты: IP00 - не защищена от внешних воздействий, требует установки внутри корпуса
• Тип подключения: винтовые зажимы
• Способ монтажа: крепление на DIN-рейку 35 мм
• Количество полюсов: 1 (только N)
• Соответствие стандарту: IEC 60309-1(1999)

Совместимость и монтаж

Шина совместима со всеми типами DIN-реек шириной 35 мм, используемых в промышленных и бытовых щитах. Для монтажа достаточно защёлкнуть фиксаторы на рейке - никаких дополнительных креплений не требуется. Винтовые зажимы рассчитаны на провода сечением 1,5–10 мм2. Перед затяжкой проверьте, чтобы жилы были зачищены на 8–10 мм. Не перетягивайте винты - это может повредить латунную пластину. Цвет изолятора (синий) соответствует стандартному обозначению нулевого провода (N).

Безопасность и стандарты

Шина соответствует требованиям стандарта IEC 60309-1(1999) по механической прочности и тепловой стойкости. Благодаря материалу (латунь) и качественной никелированной поверхности снижается риск коррозии даже в условиях повышенной влажности. Однако степень защиты IP00 означает, что шина не имеет внешней защиты - она должна быть установлена исключительно внутри закрытого электрошкафа. Открытый монтаж недопустим.

Преимущества

• Высокая проводимость латуни - минимальные потери энергии и нагрев
• Удобная компактная форма - экономия места в щите
• 20 точек подключения - хватает для большинства средних и крупных щитов
• Синий изолятор - визуальное отличие от PE-шин (обычно желто-зелёных)
• Цена ниже европейских аналогов на 10–50% без потери качества
• Поддерживается серия PROxima - единая система компонентов для удобного проектирования

Ограничения применения

• Не применяется для заземления (PE) - для этого нужны отдельные шины с другим цветовым обозначением
• IP00 - нельзя использовать вне щита, в открытых помещениях или сырых зонах
• Не рекомендуется для проводов меньше 1,5 мм2 - возможен плохой контакт
• Не предназначен для частого демонтажа/ремонта - многократные затяжки винтов могут деформировать латунь
• Не подходит для переменного тока выше 100 А - превышение нагрузки вызывает перегрев

Примеры использования

• Объединение нулевых проводов от 10–15 автоматов в распределительном щите цеха
• Подключение нулей от УЗО и дифференциальных автоматов в квартирном щитке
• Формирование нулевой шины в пульте управления насосной станции
• Использование в составе сборки щита с несколькими группами освещения и розеток

Практические советы

• Выбирайте эту шину, когда нужно подключить больше 10 проводов - вместо множества одиночных клемм
• Перед установкой проверьте посадочный диаметр винтов - он соответствует стандартным 5,5 мм
• Не смешивайте с другими шинами одной серии, если они имеют другой цвет изолятора - это может запутать обслуживающий персонал
• Для больших объектов используйте несколько шин параллельно - так легче организовать группы по этажам или участкам
• При замене старой шины - сохраняйте цветовое обозначение: синий = N, желто-зелёный = PE
