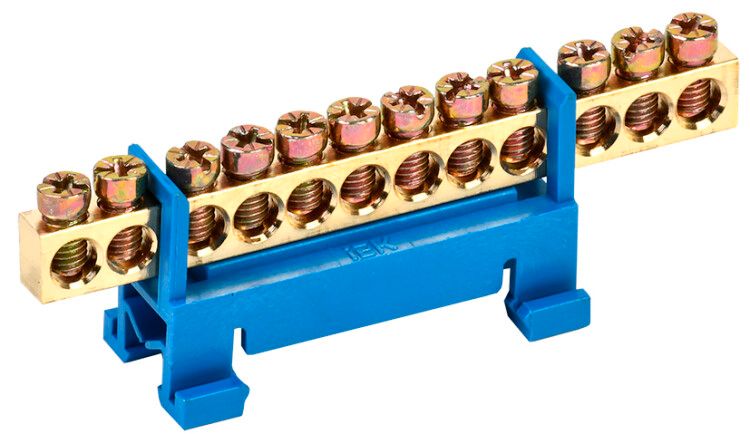

Шина нулевая на DIN-изолятор типа Стойка ШНИ-6х9-12-С-С - YNN10-69-12P-K07 IEK

Шина нулевая на DIN-изоляторе тип Стойка ШНИ-6х9-12-С-С от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Артикул ynn10-69-12p-k07 обеспечивает компактное и безопасное решение для систем с током до 100 А.

Назначение и область применения

Шина нулевая на DIN-изоляторе тип Стойка ШНИ-6х9-12-С-С используется для сборки нулевых и защитных заземляющих контуров в электрощитах. Применяется в бытовых, коммерческих и промышленных установках — например, в щитах управления станков, конвейеров, освещения, HVAC-систем. Подходит для монтажа в новых и модернизируемых распределительных устройствах.

Технические характеристики

• Номинальное напряжение: 380 В
• Номинальный ток: 100 А
• Количество контактных точек: 12
• Диапазон сечений проводов: до 16 мм²
• Материал: латунь — обеспечивает высокую электропроводность и устойчивость к коррозии
• Диапазон рабочих температур: от -40 °C до +50 °C
• Цвет корпуса: синий
• Тип поверхности: необработанная — без покрытия, сохраняет естественные свойства латуни
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Шина крепится на стандартную 35 мм DIN-рейку. Возможна установка как по центру (тип 8/1, 14/1), так и по краям (тип 8/2, 14/2) за счёт изоляторов. Также допускается фиксация непосредственно на стенку щита. Для подключения медных многожильных проводов обязательно используйте наконечники-гильзы — это предотвращает ослабление контакта и перегрев. Монтаж выполняется обычным гаечным ключом; момент затяжки не регламентирован, но следует избегать перетяга.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для устройств распределения. Латунная основа и изолированные крепления обеспечивают электробезопасность даже при повышенной влажности. Наличие изоляторов исключает случайное замыкание на корпус щита.

Преимущества

• Высокая плотность контактов — 12 точек на одной шине, экономит место в щите
• Устойчивость к механическим нагрузкам благодаря прочному латунному профилю
• Гибкая система крепления — можно использовать как на рейке, так и на панели
• Долгий срок службы — 15 лет без потери характеристик
• Совместима с большинством стандартных наконечников и клеммных колодок

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами — возможен электрохимический эффект и ослабление контакта
• Не рассчитана на ток выше 100 А — превышение вызывает перегрев и повреждение
• Не имеет защиты от внешних воздействий (IP-класс не указан); требует установки внутри закрытого щита
• Не рекомендуется для применений вне помещений или в условиях постоянного попадания воды

Примеры использования

• Подключение нулевых проводов в этажном распределительном щите жилого дома
• Сборка PE-шин в промышленном щите управления насосной станцией
• Объединение защитных проводников в щите автоматического пожаротушения
• Замена старой шины в модернизируемом щите с увеличенным числом групп

Практические советы

• Перед монтажом проверьте соответствие сечения провода — максимум 16 мм². Более толстый провод не войдёт в клеммы.
• Используйте только наконечники типа НШВИ или НШВИ-2 для многожильных проводов — они равномерно распределяют усилие затяжки.
• При установке на DIN-рейку убедитесь, что шина плотно защёлкнута — слышимый щелчок говорит о правильном положении.
• При необходимости удлинить цепь — используйте перемычки такого же сечения и материала (латунь или медь), не применяйте алюминий.
• Проверяйте затяжку клемм после первых 1–2 месяцев эксплуатации — особенно в условиях вибраций.
