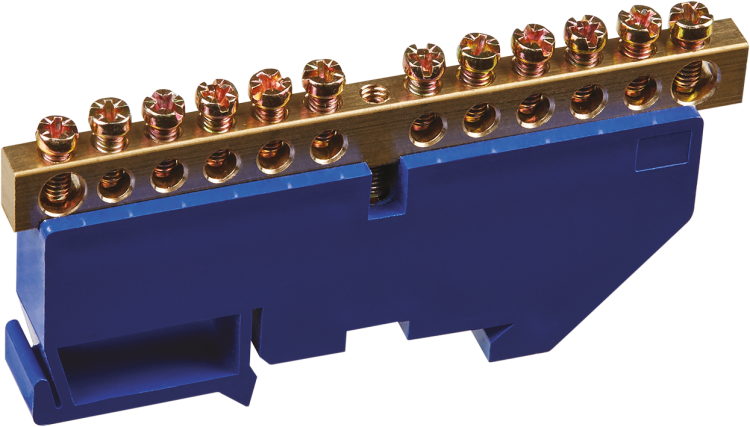

Шина нулевая на DIN-изоляторе 6х9-12 Navigator 71155 17291

Шина нулевая на DIN-изоляторе 6х9-12 NBB-M69-12D/B от Navigator - компактное устройство для надёжного распределения нулевого провода в щитах с DIN-рейкой. Подходит для сборки силовых и осветительных цепей с током до 100 А.

Назначение и область применения

Шина нулевая на DIN-изоляторе 6х9-12 NBB-M69-12D/B используется для объединения нескольких нулевых проводников - как рабочих (N), так и защитных (PE) - в одном месте. Применяется в распределительных щитах бытовых, коммерческих и промышленных объектов: в системах освещения, автоматизации, на станках, конвейерах, в HVAC-системах. Устройство заменяет сложную схему скруток и клеммных колодок, обеспечивая чёткую и безопасную нейтраль.

Технические характеристики

• Количество контактов: 12 - позволяет подключить до 12 проводов одновременно
• Номинальное напряжение: 230 В - рассчитана на работу в однофазной сети 220–240 В
• Номинальный ток: 100 А - выдерживает нагрузку до 100 ампер без перегрева
• Диапазон сечений проводов: 0,75–25 мм2 - совместима с медными и алюминиевыми жилами указанного сечения
• Материал контактной части: латунь - высокая проводимость и устойчивость к окислению
• Прижимные винты: из электротехнической бронзы - прочные, антикоррозийные, обеспечивают надёжный контакт
• Изоляция: негорючий пластик синего цвета - визуально отличает ноль от фазы, соответствует стандартам маркировки
• Степень защиты: IP20 - защищена от доступа пальцев и предметов >12,5 мм, но не от воды и пыли
• Способ подключения: винтовой - требует отвертки, не требует специальных инструментов
• Способ монтажа: на DIN-рейку + крепление винтом - гибкая установка в любом положении
• Гарантия: 12 месяцев

Совместимость и монтаж

Шина нулевая на DIN-изоляторе 6х9-12 NBB-M69-12D/B монтируется на стандартную DIN-рейку шириной 35 мм. Для фиксации используются два винта на корпусе - они позволяют закрепить шину даже при ограниченном пространстве. Каждый контакт имеет зажим с винтом M4, подходящий для проводов сечением от 0,75 до 25 мм2. Перед подключением необходимо зачистить жилы на 8–10 мм. Не допускается использование многожильных проводов без наконечников - это снижает надёжность контакта. Шина совместима с любыми модульными щитами, где есть DIN-рейка: Schneider, IEK, ABB, Legrand и других.

Безопасность и стандарты

Конструкция шины соответствует требованиям ГОСТ Р МЭК 60947-7-1 и IEC 61439. Наличие защитных крышек над каждым винтом исключает случайное прикосновение к токоведущим частям. Цвет изоляции - синий - соответствует нормам маркировки нулевого провода. Материалы не поддерживают горение, что повышает пожаробезопасность. Устройство не предназначено для работы во взрывоопасных средах или вне помещений.

Преимущества

• Высокая плотность контактов - 12 точек на минимальном пространстве
• Удобная визуальная идентификация - синяя изоляция сразу указывает на ноль
• Надёжный контакт благодаря латуни и бронзовым винтам - минимизация нагрева и окисления
• Закрытые контакты - предотвращают попадание пыли и случайные замыкания
• Простота обслуживания - можно легко проверить и переустановить каждый провод

Ограничения применения

• Не применяется в условиях повышенной влажности, на улице или в помещениях с постоянным воздействием воды - IP20 недостаточно
• Не рекомендовано использовать для проводов сечением менее 0,75 мм2 или более 25 мм2 - возможен перегрев или плохой контакт
• Не предназначен для многократного демонтажа - частое откручивание винтов снижает усилие затяжки
• Не подходит для подключения алюминиевых проводов без переходных наконечников - риск ослабления контакта
• Не используйте в качестве основной шины для токов выше 100 А - превышение может вызвать перегрев

Примеры использования

• Распределение нуля в квартирном щите после вводного автомата
• Объединение PE-проводов от розеток, светильников и бытовой техники
• Подключение нулевой шины в промышленном щите управления станком
• Сборка нулевого контура в системах освещения торгового центра
• Формирование общей точки нуля перед подключением УЗО или дифференциального автомата

Практические советы

• Перед установкой проверьте соответствие сечения провода - слишком тонкий провод может выпасть, слишком толстый - не войдёт
• Используйте наконечники (НШВИ) для многожильных проводов - это увеличит срок службы контакта
• Затягивайте винты равномерно, без перекоса - не используйте плоскогубцы, только отвёртку
• После монтажа сделайте контрольную проверку всех контактов - особенно если щит работает под нагрузкой
• При замене старой шины - сохраняйте маркировку проводов, чтобы не перепутать ноль и землю
• Shina nulevaya na DIN-izoliatore 6x9-12 NBB-M69-12D/B от Navigator - один из самых распространённых решений в профессиональной электромонтажной практике; её часто выбирают за баланс цены, качества и надёжности.
