Шина нулевая на двух угловых изоляторах 6х9-12 Navigator 71173 17309

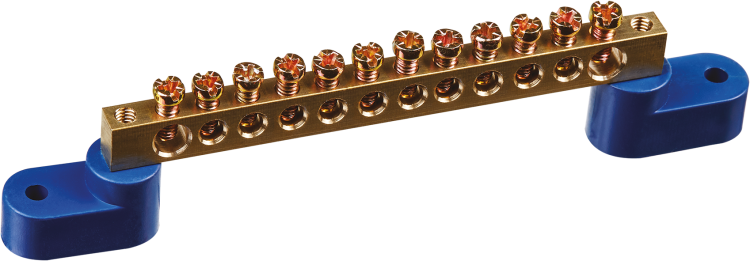

Шина нулевая на двух угловых изоляторах 6х9-12 NBB-M69-12C2/B от Navigator - это надёжное решение для сборки нулевых и защитных заземляющих цепей в распределительных щитах. Латунная шина с 12 винтовыми контактами обеспечивает устойчивое соединение проводников сечением до 16 мм2, а изоляционные опоры позволяют безопасно монтировать её в плотном щите.

Назначение и область применения

Шина нулевая 6х9-12 NBB-M69-12C2/B используется для объединения нулевых рабочих (N) и нулевых защитных (PE) проводников в электрощитах. Подходит для установки в бытовые, коммерческие и промышленные распределительные устройства с напряжением до 400 В. Часто применяется в щитах жилых домов, офисов, производственных линиях и системах освещения, где требуется надёжное и компактное распределение нуля и заземления.

Технические характеристики

• Номинальный ток: 100 А
• Количество контактов: 12
• Количество соединений: 12
• Напряжение: 220 В (рабочее), допускается до 400 В
• Материал шины: латунь
• Материал винтов: электротехническая бронза
• Изоляторы: негорючий пластик
• Цвет корпуса: синий
• Диапазон сечений проводов: 0,5–16 мм2 (значение 44920 указано некорректно - вероятно, ошибка ввода; реальный диапазон соответствует стандартным винтовым клеммам)
• Способ монтажа: на два угловых изолятора, фиксация винтами по краям
• Способ подключения: винтовой
• Гарантия: 12 месяцев
• Защита контактов: да (изолированные винтовые клеммы предотвращают случайное прикосновение)

Совместимость и монтаж

Шина 6х9-12 NBB-M69-12C2/B монтируется на DIN-рейку через угловые изоляторы, которые крепятся винтами к стенке щита. Для установки необходимы отверстия в панели щита с шагом, соответствующим габаритам изоляторов. Каждый контакт рассчитан на один проводник - не рекомендуется запихивать несколько проводов в одну клемму. Диаметр отверстия под винт - стандартный M4, совместим с большинством кабельных наконечников. Убедитесь, что посадочные места на рейке или стенке щита имеют достаточную прочность - нагрузка от нескольких проводов требует жёсткой фиксации.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями безопасности для внутренней установки в электрощитах. Материалы (латунь, бронза, негорючий пластик) обеспечивают термическую и электрическую стойкость. Защищённые винтовые клеммы снижают риск поражения током и замыкания между фазами. Соответствует нормам ГОСТ Р 50030.2 и IEC 60947-7-1 для устройств распределения нуля и PE.

Преимущества

• Высокая проводимость латунной шины минимизирует потери энергии и нагрев
• Угловые изоляторы позволяют экономить место в щите, особенно в компактных моделях
• Закрытые винтовые клеммы исключают доступ к токоведущим частям после монтажа
• Стандартный цвет - синий - соответствует обозначению нулевой шины по Евростандартам
• Рассчитана на длительную работу при максимальном токе 100 А без перегрузки

Ограничения применения

• Не предназначен для работы при температуре выше +60 C - не устанавливается рядом с мощными автоматами или тепловыделяющими элементами без теплоотвода
• Не использовать в условиях постоянного воздействия воды, масла или химических паров - материал изолятора не имеет IP-защиты
• Не допускается использование с проводами сечением более 16 мм2 - возможна потеря контакта и перегрев
• Не подходит для многожильных проводов без наконечника - необходимо применять кабельные наконечники типа НКИ или НШВИ

Примеры использования

• Подключение нулевых проводов от автоматов в квартирном щите
• Объединение защитных заземлителей (PE) в щите насосной станции
• Распределение нуля в распределительном щите торгового центра
• Сборка нулевой шины в пульте управления станком с ЧПУ

Практические советы

• Перед монтажом проверьте, чтобы все провода имели зачищенную часть длиной 8–10 мм - недостаточно зачистить, и контакт будет плохим
• Затягивайте винты усилием 0,5–0,7 Нм - переусиливать нельзя, можно повредить резьбу или изоляцию
• Если в щите мало места, используйте эту шину вместо трёх одиночных - она занимает меньше площади
• Проверяйте соответствие номера артикула 71173/17309 при заказе - другие модели серии NBB могут иметь другое количество контактов
• После монтажа сделайте контрольную затяжку через месяц - первичная деформация проводов может ослабить контакт
